Equipo de ensayo de CA de alta tensión ultraligero, conjunto de ensayo Hipot portátil para cable corto

Transformador de prueba de frecuencia de potencia ultraligera, conjunto de prueba de resistencia a la tensión de CA, tipo portátil

I. Descripción del producto

Los transformadores de prueba de frecuencia de potencia ultraligera de la serie CQSB se utilizan principalmente para pruebas de resistencia de voltaje de frecuencia de potencia AC o DC para equipos eléctricos HV, componentes eléctricos,materiales aislantes por sistema de energía eléctrica, empresas industriales y mineras,transporte,unidades de investigación científica,especialmente para la entrega de campo,la revisión y los ensayos preventivos de campo de pequeñas y medianas empresas
Equipo eléctrico de potencia. Funciona a una frecuencia de potencia de 50/60Hz. El amplificador HV puede adoptar aislamiento SF6 o aislamiento de aceite o aislamiento de resina epoxi.

II. Aplicaciones:

• Frecuencia de potencia Voltagem AC o DC resistir pruebas de fábrica para tipos de equipos eléctricos HV, componentes, materiales aislantes
• Prueba de campo de entrega, revisión y ensayo preventivo de equipos eléctricos de potencia mediana y pequeña.
• Prueba de resistencia al voltaje CA para cable corto
• Fuente de tensión de frecuencia de energía resistir herramientas aislantes y botas aislantes (guantes)
• Prueba de CA para interruptores, transformadores, motores, etc.; ampliamente utilizado para pruebas eléctricas en varias fábricas e institutos.

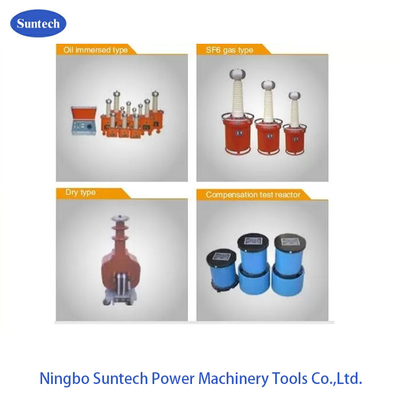

III. Tipos de refuerzos de alta tensión

• Transformador de ensayo inmerso en aceite
• Transformador de ensayo inflable SF6
• Transformador de ensayo de tipo seco
• Reactor seco opcional de tipo FKDK con corriente o voltaje de compensación

IV. Funciones de control universales

1. Aislamiento de gas SF6 en el refuerzo HV
2. Control de microprocesador
3. Muestra digital
4. Alta exactitud
5. Alta resolución;
6. Tiempo automático
7. Protecciones completas
8. El sistema de alarma
9. Tiempo automático

V. Componentes principales de un conjunto

• Cabina de control de regulación de voltaje,
• Transformador de ensayo

VI. Accesorios opcionales

• inductor de compensación,
• Divididor de voltaje (para la medición de la precisión de la tensión de salida)
• Estaca de silicio de rectificación (para cambiar el voltaje CA a voltaje CC),
• Resistencia de protección (para protección contra cortocircuito o ruptura),
• barril de descarga (para descarga de voltaje residual adsorbido),
• el espacio de la esfera de protección ((para la protección de la descarga en el circuito de ensayo durante el aumento de la tensión),
• Microamímetro,etc. (para la medición de la exactitud de la corriente de fuga durante el aumento del voltaje CC)

VII. El Consejo EuropeoEspecialidad técnicaLas cualificaciones:

1. Salida: hecha por orden, onda senoidal,
2. Capacidad: hecha por encargo
3. Rango de tiempo: 0-999S
4. Precisión de la medición de tensión:≤1,5% (F.S) +3 mordeduras
5. Precisión de la medida de la moneda: ≤1,5% (F.S) + 3 mordeduras
6. Duración: 5 minutos a capacidad nominal
7. Válvula de entrada: AC220V ± 10% 50/60Hz ± 1
8. Temperatura ambiente: -8°C ∼50°C
9. RH:85%, sin rocío
10. Nivel del mar: 1000 metros o menos
