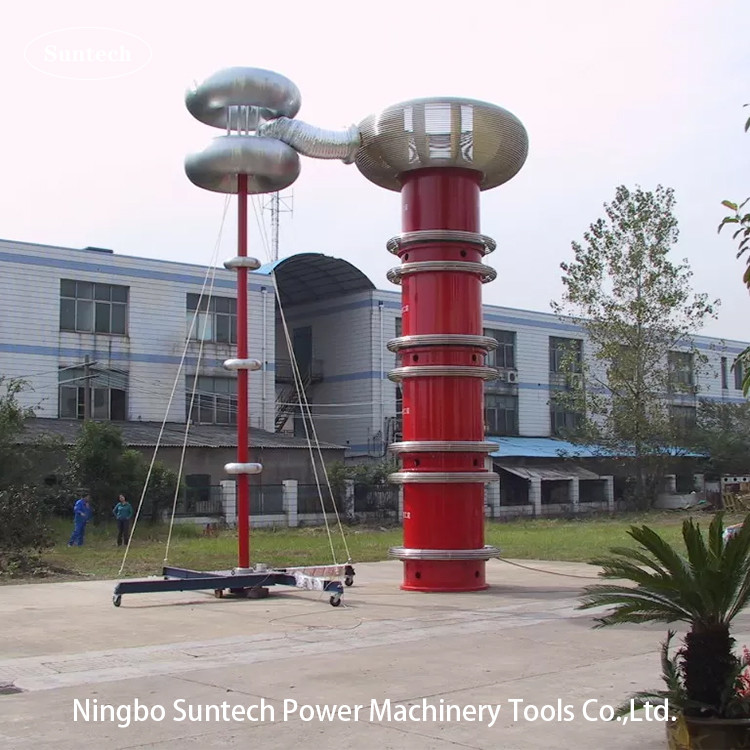

Conjunto de prueba de resonancia de la serie 900kV 4500kVA con pantalla grande

Datos del producto:

Lugar de origen:	Ningbo, China
Nombre de la marca:	Ningbo Suntech Power
Certificación:	ISO9001
Número de modelo:	CHX (f) 400 kW-4500 kVA/300 kV; 900 kV

Pago y Envío Términos:

Cantidad de orden mínima:	1SET
Precio:	142860USD-428570USD
Detalles de empaquetado:	Caja de madera
Tiempo de entrega:	Entre 6 y 12 meses
Condiciones de pago:	T/T, Western Union, MoneyGram
Capacidad de la fuente:	1 meses de estación

Contacto

Descripción detallada del producto

Nombre:	Sistema de prueba de resonancia en serie	Especificación:	Las emisiones de gases de efecto invernadero de los Estados miembros se considerarán en el caso de l
Máxima capacidad:	4500KVA	Frecuencia del ensayo:	20 Hz 400 Hz
Voltado de salida nominal:	Las demás:	Potencia de salida nominal de la fuente de alimentación de frecuencia variable:	400KW
Horas de la operación:	60 minutos	Resolución de la frecuencia de salida:	0.01Hz
Capacidad de suministro de energía de frecuencia variable:	400kW (tipo de amplificación lineal de empuje-tirón)	Certificado:	Se trata de una norma ISO 9001
Alta luz:	Conjunto de ensayo de resonancia de 4500 kVA , Conjunto de ensayo de resonancia de alto voltaje CA

Sistema de ensayo de resonancia en serie

1. El equipo cumple los requisitos de ensayo

Capaz de soportar el ensayo de voltaje de CA para equipos primarios con un nivel de voltaje de 500 kV o menos, tensión de ensayo de 900 kV, corriente de 5A, frecuencia de ensayo de 30~300 Hz, soportar el ensayo de voltaje de 60 min
Fuente de alimentación de frecuencia variable con ≥ 400 kW sin descarga parcial Fuente de alimentación de frecuencia variable, frecuencia de ensayo de frecuencia 30 ∼ 300 Hz
El transformador de excitación está equipado con 400 kVA sin transformador de excitación de descarga parcial,
Compatible con cables de sección transversal de 110 kV/630 mm2 de 2 km, capacidad 0,188 μF/km, capacidad no superior a 0,376 μF, tensión de ensayo 128 kV, resistir el tiempo de tensión de 60 min/fase;
Compatible con un cable de sección transversal de 220 kV/630 mm2 de 2 km, capacidad de 0,138 μF/km, capacidad no superior a 0,276 μF, tensión de ensayo de 216 kV, resistir el tiempo de tensión de 60 min/fase;
Compatible con transformadores principales de 110 kV, prueba de tensión con punto neutro, la capacidad máxima no excede de 0,025 μF, tensión de ensayo ≤ 140 kV, tiempo de tensión de 1 ′15 min;la frecuencia de ensayo es de 45-300 Hz
Compatible con un transformador principal de 220 kV, prueba de tensión con punto neutro, capacidad máxima no superior a 0,025 μF, tensión de ensayo ≤ 160 kV, tiempo de tensión de 1 ′15 min;la frecuencia de ensayo es de 45-300 Hz
Compatible con equipos de subestaciones de 110 kV: CT, GIS, interruptores, interruptores, bujes, etc., la capacidad máxima no excede de 0,03 μF, el voltaje de ensayo es ≤ 270 kV,y el tiempo de tensión de resistencia es de 1-15min;
Compatible con equipos de subestaciones de 220 kV: CT, GIS, interruptores, interruptores de circuito, bujes, etc., la capacidad máxima no exceda de 0,03 μF, el voltaje de ensayo es ≤ 495 kV,y el tiempo de tensión de resistencia es de 1 ~ 15min;

Cuadro de relación de uso del equipo durante el ensayo

Objeto de ensayo de la combinación de equipos		El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas. Sección tres del reactor	Selección de la salida del transformador de excitación
AC soportar prueba de voltaje de 500kV y por debajo de equipos de subestación, etc., la tensión de prueba es de 900kV	La capacidad no excede de 0,03 μF	Utilice tres reactores en serie	35 kV
Cable de 110 kV/630 mm2 de 2 km, tensión de ensayo 128 kV	0.376μF	Usar tres reactores en paralelo	5 kV
Cable de 220 kV/630 mm2 de 2 km, tensión de ensayo 216 kV	0.276μF	Usar tres reactores en paralelo	10 kV
Compatible con el transformador principal de punto neutro de 110 kV AC resistir el ensayo de voltaje, voltaje de ensayo 140 kV	0.025μF	Sección única con reactor	5 kV o 10 kV
Compatible con el transformador principal de 220 kV punto neutro AC resistir el ensayo de voltaje, tensión de ensayo 160 kV	0.025μF	Sección única con reactor	5 kV o 10 kV
Compatible con el nivel de tensión de 110 kV GIS resistir el ensayo de tensión, tensión de ensayo 270 kV	0.03μF	Sección única con reactor	10 kV
Compatible con el nivel de tensión de 220 kV GIS resistir el ensayo de tensión, tensión de ensayo 495 kV	0.03μF	Utilice dos cadenas de reactores	20 kV

2Parámetros técnicos principales del equipo
Indicadores técnicos del sistema
Potencia de entrada de trabajo nominal: 380 V±10% (trifásico); 50 Hz
Potencia de salida nominal de la fuente de alimentación de frecuencia variable: 400 kW
Capacidad de salida nominal: 4500 kVA
Válvula de salida nominal: 900 kV
Número de fase de salida: fase única
Rango ajustable de frecuencia: 20Hz 400Hz, cuando la frecuencia se ajusta dentro del rango establecido, el voltaje es de salida constante
Resolución de la frecuencia de salida: 0,01 Hz
Inestabilidad de la frecuencia de salida: ≤ 0,05%
La forma de onda del voltaje de salida es una onda senoidal: tasa de distorsión de la forma de onda ≤1,0%
Tiempo de funcionamiento: 60 minutos de funcionamiento continuo bajo capacidad nominal
Nivel de aislamiento: resistir el voltaje durante 1 minuto bajo 1,1 veces el voltaje nominal
Factor de calidad: Q>60 (f=30Hz)
Capacidad de suministro de energía de frecuencia variable: 400 kW (amplificador lineal push-pull)

3Las principales funciones del sistema:
1) La fuente de alimentación de frecuencia variable adopta un circuito amplificador de potencia lineal que tiene una salida de onda senoidal perfecta y una baja distorsión de la forma de onda
2) Con función de ajuste automático de estabilización de voltaje
3) Seguro y fiable. Una variedad de protecciones están integradas en este dispositivo, incluyendo: protección contra la descarga, sobre tensión, protección contra la configuración de sobre corriente, protección contra cortocircuito de salida,Protección de arranque cero, protección del circuito del amplificador del brazo puente, protección de la curva de potencia, etc. Cuando aparezca cualquier tipo de protección,el dispositivo bloquea inmediatamente la salida de voltaje de ensayo y corta la fuente de alimentación del circuito principal para garantizar la seguridad del personal de ensayo;, el producto probado y el sistema de ensayo
4) La señal de medición de alto voltaje se transmite por fibra óptica para aislar completamente los circuitos de alto y bajo voltaje
5) Dos modos de control: automático/manual
6) La pantalla de cristal líquido de 320*240 puntos y los ratones giratorios múltiples proporcionan una interfaz hombre-máquina amigable, un funcionamiento y un cableado fáciles y rápidos, y verdaderamente "sólo mirarlo"
7) Muestra de voltaje, corriente y frecuencia síncrona
8) La frecuencia de salida es ajustable continuamente en el rango de 20-300 Hz
9) La tensión de salida es ajustable de forma continua en el rango de 0~350 V
10) Con función de prueba de tensión de resonancia
11) Con la función de búsqueda automática de frecuencia de resonancia, se pueden establecer múltiples bandas de frecuencia automáticas de barrido de frecuencia

4Función de visualización del sistema:
1) Con una pantalla grande, puede indicar: voltaje de salida, corriente de salida, frecuencia, temperatura ambiente, temperatura del aire de salida, forma de onda de voltaje de salida de fuente de alimentación de frecuencia variable,fecha y hora, tiempo de cuenta regresiva, información de fallas, etc.;
2) Tiene la función de fijar parámetros de ensayo tales como voltaje de ensayo y tiempo;

5Otras características del producto:
1) El equipo lleno de aceite del dispositivo no tiene fugas de aceite.
2) Todas las cáscaras metálicas del dispositivo están a prueba de óxido y tratamiento anticorrosión, y el recubrimiento es uniforme y hermoso.
El fabricante garantiza que el equipo de control, los transformadores, los reactores, etc.del dispositivo están en 1.1 veces la tensión nominal, y si la muestra lateral de alto voltaje se desliza al suelo durante el ensayo,no causará lesiones personales y el equipo de ensayo no causará esfuerzos mecánicos y térmicos nocivosEl rendimiento eléctrico está dañado o dañado.
4) Cada parte del equipo tiene una placa de identificación que se ajusta a la norma nacional, las palabras y los símbolos son claros y duraderos,y la placa de identificación es claramente visible cuando el equipo está en funcionamiento normal.
