Equipo de ensayo de cables HV de 35 KV a 132 KV para ensayo de tensión de resistencia de CA

Equipo de ensayo de cables HV de 35KV / 132KV 30-300Hz,conjunto de ensayo de resistencia a la tensión de resonancia

Características
1Este equipo de resistencia a voltaje tiene un pequeño volumen, peso ligero y sistema de prueba portátil.
2La fuente de alimentación adopta una fuente de alimentación de fase única de 220V o una fuente de alimentación de fase única de 380V, que es conveniente para la recolección de energía en el sitio.
3El reactor adopta el vertido seco de epoxi, que es hermoso y confiable, adecuado para todo tipo de cables.
4. Equipar con tecnología patentada de baja armonía, inferior al 5% de la norma internacional y proteger el transformador principal, el generador y otros equipos de daños armónicos de alto voltaje.
5. Equipado con la función de monitoreo de valor de pico de acuerdo con el estándar internacional, que puede monitorear la forma de onda de prueba de alto voltaje en tiempo real.
6Fácil de operar, gran pantalla LED.
7Con su propia microimpresora, imprime y guarda los datos de prueba en cualquier momento.

Aplicación:
cable Sistema de resonancia de frecuencia variable
Equipo de ensayo de tensión de resistencia a la frecuencia del generador;
Equipo eléctrico de la subestación sistema de ensayo de tensión ac resistente

I. Uso del producto:

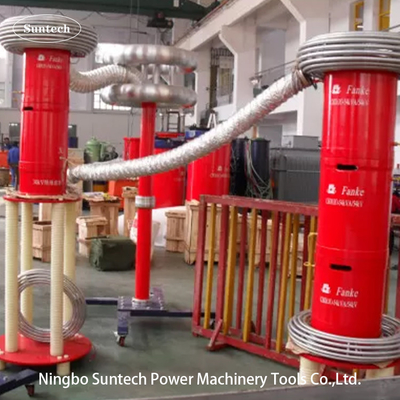

Este conjunto de pruebas modelo CHX-810KVA/54KV, 135KV está diseñado para cables XLPE de clase 35KV y 110KVaire acondicionado en el lugarsoportar el ensayo de tensión con tecnología de circuito resonante de frecuencia variable; la tensión máxima de ensayo no es superior a 54KV o 135KV; la frecuencia de ensayo: 30-300Hz; el ciclo de trabajo no es superior a 60 minutos.Puede ayudar a los clientes a realizar pruebas preventivas o pruebas de entrega en AC resistir pruebas de voltaje para cables XLPE de 35KV dentro de 5km y clase 132KV dentro de 1km .

El rango de ensayo del conjunto es el siguiente:

1. 5 km de cable de 35 kV/300 mm2, capacidad de ensayo ≤ 0,97 uF, frecuencia de ensayo 30-300 Hz, voltaje de ensayo 52 kV, tiempo de ensayo 60 min.

2, 1Kilómetros deCable de 132 kV/630 mm2, capacidad de ensayo ≤ 0,201 uF, frecuencia de ensayo 30-300 Hz, voltaje de ensayo 128 kV, tiempo de ensayo 60 min.

II. Datos técnicos generales

1. Capacidad nominal: 810 kVA;
2. potencia de entrada: tensión trifásica de 380 V, frecuencia de 50 Hz;
3. Válvulas de carga de los motores de las categorías M1 y M2
4. Corriente nominal: 15A; 6A;
5. Frecuencia de trabajo: 30-300 Hz;
6. Forma de onda de salida del dispositivo: onda senoidal
7. Tasa de distorsión de la forma de onda: tasa de distorsión de la forma de onda de la tensión de salida ≤ 1%;
8. Tiempo de trabajo: 60 minutos continuos permitidos bajo carga nominal; sobrepresión 1,1 veces 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤ 65 K después de un funcionamiento continuo durante 60 minutos con carga nominal.
10. Factor de calidad: el propio dispositivo Q≥30 (f=45Hz);
11. Función de protección: protección contra la sobrecorriente, la sobre tensión y el encendido del producto de ensayo para el producto de ensayo (véase la sección de fuente de alimentación de frecuencia variable para más detalles);
12. Precisión de medición: valor efectivo del sistema 1.5;

III. Principales componentes:
