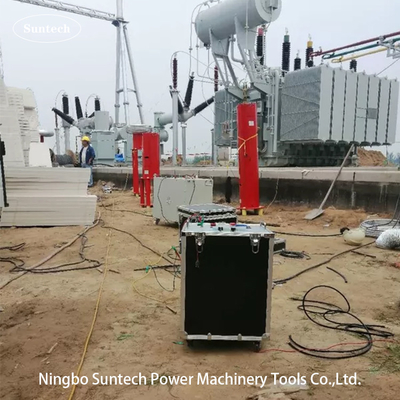

Sistema de prueba de resonancia de alto voltaje de 108 kVA 27 kV Serie 100 kV Tipo portátil

Dispositivo de ensayo de resonancia en serie

1El tema.
1.10 kV/300 mm2 de cable, capacidad de longitud unitaria 0,37 uF/km, longitud de cable 1,4 km, capacidad de cable probada 0,153 uF, frecuencia de ensayo 30-300 Hz, tensión de ensayo 52 kV, tiempo de tensión de 60 min;
2. el transformador de potencia de 35 kV con frecuencia de corriente alterna resistir el ensayo de tensión, capacidad ≤ 0,02 uF, frecuencia de ensayo 45 ∼ 65 Hz, tensión de ensayo no superior a 68 kV, tiempo de ensayo 1 min;
3. AC resistir el ensayo de voltaje para interruptores y transformadores con niveles de voltaje de 35 kV o menos, la frecuencia de ensayo es de 30-300 Hz, el voltaje de ensayo no excede de 100 kV y el tiempo de ensayo es de 1 minuto;
2Condiciones ambientales para el uso del dispositivo
1. Temperatura ambiente: -5°C-45°C;
2- Humedad relativa: ≤ 90%, sin condensación;
3. Altitud: ≤ 1000 m.
3Los principales parámetros técnicos y funciones del sistema
1Capacidad nominal: 108 kVA;
2. Voltado nominal: 27 kV; 100 kV;
3. Corriente nominal: 4A; 1A;
4Fuente de alimentación: 220V ± 10% de fase única;
5. Frecuencia de trabajo: 30-300 Hz;
6Resolución de frecuencia: 0,1 Hz; inestabilidad de frecuencia: ≤ 0,1%;
7. Tiempo de trabajo: se permite un funcionamiento continuo de 15 min con potencia nominal;
8. Aumento de temperatura: después de 15 minutos de funcionamiento continuo a potencia nominal, el aumento de temperatura de cada parte del dispositivo es ≤ 65 K;
9. Forma de onda de salida: onda senoidal, tasa de distorsión de la forma de onda < 1%;
10. Factor de calidad: el propio dispositivo Q≥30 (cuando f=45Hz);
11Protección: con protección contra la sobrecorriente, sobrevoltura y flashover (consulte la sección de fuente de alimentación de conversión de frecuencia para obtener información favorable);
12Precisión de medición del sistema: valor efectivo 1.5.

Lista de equipos de configuración
