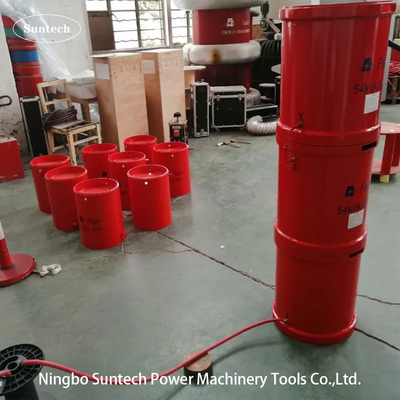

Tipo de modulación de frecuencia Sistema de ensayo de resonancia serie 280kVA

Dispositivo de ensayo de resonancia en serie de tipo de modulación de frecuencia

1.Ámbito de aplicación del dispositivo
1. Cumplir con la prueba de resistencia al voltaje CA de cable de 10kV/300mm2, la capacidad por unidad de longitud es 0,3755μF/km, la longitud del cable es 2000m, la capacidad del cable probado es 0,75μF,el voltaje de ensayo es de 22 kV, y el tiempo de ensayo es de 5 min;
2. Cumplir con la prueba de tensión del cable AC de 35kV/240mm2, la capacidad por unidad de longitud es de 0,175μF/km, la longitud del cable es de 1000m, la capacidad del cable probado es de 0,175μF,el voltaje de ensayo es de 52 kV, y el tiempo de ensayo es de 180 minutos;
3. Cumplir con la prueba de resistencia al voltaje de CA de cable de 110kV/630mm2, la capacidad por unidad de longitud es de 0,1880μF/km, la longitud del cable es de 100m, la capacidad del cable probado es de 0,188μF,el voltaje de ensayo es de 128 kV, y el tiempo de ensayo es de 60 min;

2El dispositivo sigue el estándar
GB10229-88 "Reactor"
GB50150-2016 "Reglamentación de ensayo de entrega de equipos eléctricos"
DL/T 596-1996 "Reglamentación de ensayos preventivos para equipos eléctricos"
GB1094.1-GB1094.6-96 "Grado de protección del recinto"
GB2900 "Terminología eléctrica"
GB/T16927.1~2-1997 "Tecnología de ensayo de alto voltaje"
GB 191-2000 "Signos gráficos de embalaje, almacenamiento y transporte"
JB/T 9641-1999 "Transformador de ensayo"
IEC 358 (1990) "Condensador de acoplamiento y divisor de voltaje de la capacitancia"
Se trata de una serie de medidas de control de las emisiones de gases de efecto invernadero.
Q/WFK008-2004 "Reactor de prueba" Estándar empresarial de la compañía Fanke

3Condiciones ambientales del dispositivo
1. temperatura ambiente: -5°C a +45°C;
2- Humedad relativa: ≤ 90%, sin condensación;
3. Altitud: ≤ 1000 m.

4En cuarto lugar, los principales requisitos técnicos de las prestaciones del producto.
1Capacidad nominal: 280 kVA.
2- Voltado nominal: 35 kV; 140 kV;
3. Corriente nominal: 2A;
4Fuente de alimentación: 380 V ± 10%;
5Capacidad nominal de la fuente de alimentación de frecuencia variable: 20 kW;
6. Frecuencia de trabajo: 45-300 Hz;
7. Precisión de ajuste de frecuencia: 0,01 Hz; inestabilidad de frecuencia: ≤ 0,01%;
8. Tiempo de trabajo: se permite un funcionamiento continuo de 180 minutos con potencia nominal;
9. Aumento de temperatura: después de un funcionamiento continuo nominal de 180 minutos, el aumento de temperatura de cada parte del dispositivo es ≤ 65 K;
10. Forma de onda de salida: onda senoidal, tasa de distorsión de la forma de onda < 1%;
11Factor de calidad: el propio dispositivo Q> 30 (cuando f=40Hz);
12Protección: con protección contra sobrecorrientes, sobrevoltajes y flashover (ver sección de alimentación por conversión de frecuencia para más detalles);
13Precisión de medición: valor efectivo de 1,5.
