Equipo eléctrico de la serie FKVF Sistema de ensayo de alta tensión 5KW - 400KW Capacidad opcional

Unidad de control de resonancia de frecuencia variable.

I. Descripción del producto

La fuente de energía de frecuencia variable de la serie FKVF es la unidad de medición y control principal y la máquina anfitriona para el conjunto de prueba de tensión de resonancia de frecuencia variable.También llamado convertidor de frecuencia variable.

La fuente de alimentación de frecuencia variable adopta un procesador de señales digitales ARM y FPGA con alta velocidad, que recibe órdenes de la computadora remota, lo que permite un control de alto nivel de todo el procedimiento de prueba.Procesador de señal digital FPGA con alta velocidad que calcula y cambia la forma de onda de salida en tiempo real, valor de prueba de alto voltaje en tiempo real y parámetros del circuito principal de la potencia del convertidor, y parámetros de prueba de retorno, estado de funcionamiento de la parte superior de la máquina, señales de protección de la muestra en tiempo real,potencia de salida de cerradura rápida y su generador de forma de onda.

II. Aplicación y uso

• La unidad de medición y control para el circuito de ensayo de tensión de resonancia AC de frecuencia variable.
• Reemplazar la vieja consola tradicional para aumentar la eficiencia de la prueba de alto voltaje y mejorar el monitoreo y la protección durante la prueba de voltaje de resistencia resonante.

III. Principales componentes de la unidad:

• Máquina portadora FKVF de fuente de alimentación de frecuencia variable
• Computadora de control remoto opcional con software de prueba en inglés
• Caja de emergencia de sola externa opcional
• Grupo de cables de conexión
• Luces de alarma externas opcionales

IV. Principio de ensayo (por ejemplo, FKVF-300KW)

V. Parámetros técnicos

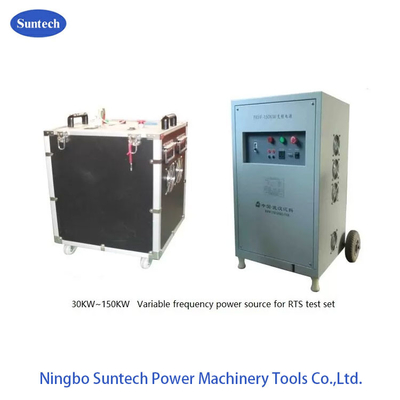

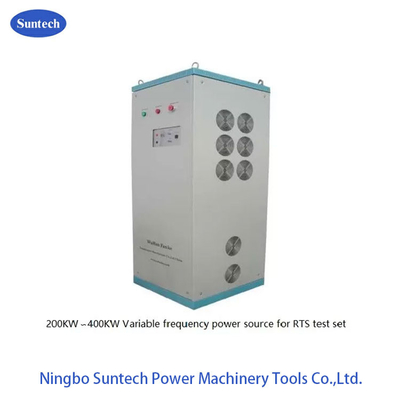

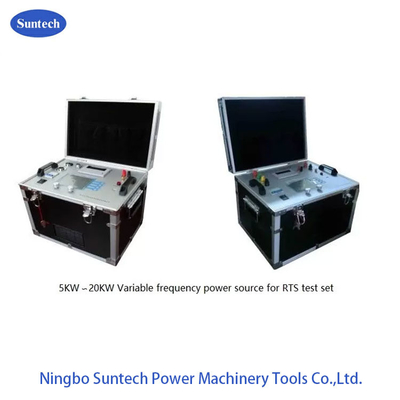

1.Capacidad nominal: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW

150 kW, 200 kW, 250 kW, 300 kW,

350KW, 400KW, 500KW opcional

2.Poder de entrada: superior a 20 kW, tensión 380V ± 10% en tres fases;

con una tensión inferior a 20 kW 220V±10% monofásico;

3. Frecuencia de entrada de trabajo: 50 Hz/60 Hz

4.Voltaje de salida: por encima de 20 kW: 0-500V (entrada 380V) ajustable de forma continua

por debajo de 20 kW: 0-250V (entrada 220V) ajustable de forma continua

5Corriente de salida nominal: determinada por modelo

6.Forma de onda de salida: onda cuadrada

7.Rango ajustable de frecuencia de salida: 20-400 Hz

8Resolución de la frecuencia de salida: 0.03Hz

9Inestabilidad de la frecuencia de salida: menos del 1%

10Valor de paso de la frecuencia de salida: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11Resolución de voltaje de salida: 0,01 kV

12.Instabilidad del voltaje de salida: inferior al 1%

13.Valor del paso de voltaje de salida: U/45000 en todo el rango

14Tiempo de funcionamiento continuo: 60 min, aumento de temperatura no es superior a 45K

15Condiciones de trabajo: temperatura de -10°C a 40°C

16.Altitud: menos de 1000 m

17.Peso: menos de < 20 kg ((5 ~ 20 kW);

menos de < 30 kg (~ 30 ~ 50 kW);

menos de < 650 kg ((100~400KW);

menos de < 650 kg ((400 ~ 500KW);

VI. Principales funciones:

• La forma de onda es una onda cuadrada regulada por el voltaje de ancho de pulso
• Monitorear continuamente el voltaje en el proceso de funcionamiento, cuando el voltaje HV fluctúe, lo que es causado por la fluctuación del voltaje de potencia y la frecuencia de potencia,el sistema ajustará el voltaje a la tensión de ajuste automáticamente.
• Automáticamente escaneando la frecuencia, buscando el punto de resonancia.El tiempo máximo de exploración es de 2 minutos (exploración de frecuencia completa)La resolución de frecuencia es de 0.03Hz.
• Prueba automática. Puede configurar el programa de prueba, el programa de prueba se puede dividir en 5 segmentos. El sistema terminará el proceso de prueba de acuerdo con el programa de configuración automáticamente.
• Cuando en la prueba automática, se puede cambiar a control manual en cualquier momento para regular manualmente la frecuencia y el voltaje
• Regular automáticamente el voltaje a la tensión objeto cuando el voltaje fluctúa normalmente, advertir cuando la fluctuación anormal.Los usuarios pueden operar para la situación de prueba práctica.
• Rendering en tiempo real de la curva U-t (curva voltaje-tiempo) cuando se regula el voltaje y se soporta.
• Puede hacer la operación correspondiente de acuerdo con el estado de prueba
• Función de protección y advertencia fuerte: protección contra la sobrecorriente, protección contra la sobre tensión y protección contra el encendido, protección contra las anomalías de alto voltaje,Indicación de protección simultánea software/hardware. Asegúrese de que el archivo de informe de seguridad y formulario para la comprobación
• Guardar los datos de prueba y formular el informe de prueba automáticamente, se puede imprimir el informe de prueba en el tiempo y también se puede guardar el informe e imprimir en otros lugares.
• Función de consulta de datos, según sus condiciones para consultar datos de pruebas pasadas.
