Conjunto de ensayo de resonancia de AC libre PD Equipo de ensayo de descarga parcial No más de 10 pC

Conjunto de ensayo de resonancia de AC libre PD Equipo de ensayo de descarga parcial No más de 10 pC

  • Conjunto de ensayo de resonancia de AC libre PD Equipo de ensayo de descarga parcial No más de 10 pC
Conjunto de ensayo de resonancia de AC libre PD Equipo de ensayo de descarga parcial No más de 10 pC
Datos del producto:
Lugar de origen: Ningbo, China
Nombre de la marca: Ningbo Suntech Power
Certificación: ISO9001
Número de modelo: Serie FKWJF
Pago y Envío Términos:
Cantidad de orden mínima: Una unidad
Precio: Negotiable
Detalles de empaquetado: Exportación de caja de madera estándar sin fumigación
Tiempo de entrega: 65 a 90 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5 juegos / 2 meses
Contacto
Descripción detallada del producto
Principio del ensayo: Circuito de resonancia de frecuencia variable Utilización: Prueba de resistencia al voltaje inducido y descarga parcial
Características de diseño: Tipo libre de PD, no más del 10% Componente: Fuente de energía V/F, transformador de excitación, reactor de prueba modular más ligero y divisor d
Frecuencia del ensayo: 150 Hz 200 Hz o 20 ~ 300 Hz Ciclo de trabajo: 90 minutos o 180 minutos
Exactitud de la prueba: No Menos del 1,5% Forma de onda de la salida: Buena onda senoidal
Especial para: Prueba in situ para transformadores de potencia de clase UHV de gran capacidad Modo de uso del reactor: En serie o en conexión paralela
Norma de ensayo: Se aplicará la norma IEC 60076-3-2013.
Alta luz:

Equipo de ensayo de descarga parcial de 150 Hz

,

Conjunto de ensayo de resonancia de AC libre PD

,

Conjunto de ensayo de resonancia de frecuencia variable

Conjunto de prueba de resistencia al voltaje de resonancia libre PD, prueba de resistencia al voltaje inducido por transformador y prueba de descarga parcial



I. Descripción de los productos:

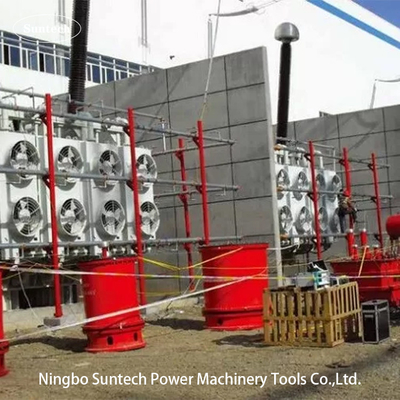

El sistema de ensayo de la serie FKWJF se utiliza principalmente para la prueba de resistencia al voltaje inducido por campo y de descarga parcial de transformadores de potencia de clase 110KV y superiores. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer El sistema también puede diseñarse para probar cables XLPE de larga distancia o HV GIS.Las imágenes anteriores son para el sistema de prueba de resistencia al voltaje inducido del transformador y descarga parcial realizado por Fanke para probar el transformador de potencia de 220KV en el campo..



Prueba de resistencia al voltaje inducido (IVWT), también llamada prueba de resistencia al sobrevolución inducida, ACSD, ACLD, DVDF, es una de las pruebas dieléctricas más importantes de transformadores de potencia.El IVWT es necesario para ensayos de rutina y pruebas de aceptación en la instalación de un transformador de potencia de 110KV..



II. Objetos aplicables

  • Transformadores con aislamiento graduado de 110 KV
  • Transformadores de la clase 220KV, 500KV, 750KV y 1000KV
  • El ensayo de resistencia al voltaje de CA puede realizarse para SIG, transformadores, interruptores, bujes y cables no superiores a 1000kv si están equipados con reactores HV de resonancia en serie adecuados.



III. Composición del sistema

  • PD fuente de energía de frecuencia variable de empuje-tirón libre y gabinete de control y observación,
  • Transformadores de excitación libre PD,
  • reactor de prueba de compensación de pérdidas,
  • Instrumento de ensayo de descarga parcial
  • Divididor de tensión de acoplamiento
  • Accesorios de ensayo necesarios

IV. Características técnicas

  • Circuito de amplificador de potencia lineal diseñado, salida de onda senoidal completa, poca distorsión de onda.
  • Protección múltiple incluye:protección contra fallas de descarga, protección contra la regulación de voltaje excesivo,protección contra cortocircuito de salida,protección contra la posición nula de arranque,protección contra el bucle de amplificación del brazo del puente,Cualquier tipo de trabajo de protección anterior, la salida de voltaje se bloqueará inmediatamente la fuente de alimentación de circuito principal se cortará para garantizar la seguridad del personal,objetos probados y sistema de ensayo.
  • La fuente de señal del dispositivo se produce a partir de un chip dedicado, la estabilidad de frecuencia de salida puede ser tan alta como 0.0001Hz.y el voltaje de salida está controlado por un solo chip que garantiza el grado de inestabilidad del voltaje inferior al 1%.
  • Con función de ajuste de los parámetros de ensayo, como el voltaje y el tiempo de ensayo, métodos de control automático y manual.
  • Con función de ajuste de estabilización automática de voltaje, salida constante de voltaje cuando la regulación de frecuencia se encuentra dentro del alcance de la regulación.
  • Control óptico, aislado completamente HV y circuitos de control de bajo voltaje.
  • Ajustable de forma continua en un rango de frecuencia de ensayo de 20~400 Hz y con función de búsqueda automática de la frecuencia de resonancia.
  • Display LCD y múltiples ratones rotativos controlados, interfaz humano-computadora amigable, simple y conveniente para el funcionamiento y el dibujo de alambre.
  • La fuente de alimentación de frecuencia variable está protegida por un material magnético de alta permeabilidad con capacidad para evitar fuertes perturbaciones del campo eléctrico y garantizar la precisión y estabilidad de la medición.
  • Este dispositivo puede equiparse con un vehículo de ensayo especial y un recipiente juntos.


V. Datos técnicos generales:


1 Capacidad de la fuente de energía de frecuencia variable: 3 kW~450 kW ((opcional según el modelo del sistema);
2 Tensión de entrada nominal: 380V ± 10%,50Hz en tres fases
3 Tensión de salida nominal del sistema de ensayo: máximo hasta 1200KV ((Las especificaciones especiales pueden hacerse por encargo)
4 Corriente de salida nominal del sistema de ensayo: puede realizarse a pedido
5 Frecuencia de ensayo de salida: 20-400 Hz
6 Nivel de PD mismo: ≤ 5pC bajo la tensión de salida nominal
7 Forma de onda de salida: onda senoidal estándar, factor de desviación de la forma de onda ≤ 1%
8 Grado de inestabilidad del voltaje de salida: ≤ 1,0%.
9 Grado de inestabilidad de la frecuencia de salida: ≤ 0,05%
10 Nivel de ruido: ≤ 65 dB
11 Nivel de aislamiento: tierra terminal de salida/entrada ≥ 3kV/AC/1min
12 Ciclo de trabajo: ≥ 3 horas ((Las especificaciones especiales pueden hacerse por encargo)
13 Aumento de temperatura admisible: 3 horas de trabajo continuo con carga nominal, no superior a 70 K
Nota:Las especificaciones especiales pueden hacerse por encargo.
