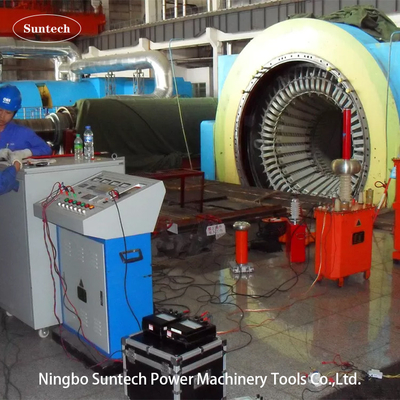

Equipo de ensayo de generadores térmicos de alta precisión / probador de alta tensión de CA con bajo ruido

VI. Datos técnicos generales:

1. Modo de circuito resonante: resonante en serie con inductancia variable
2. Modelo del sistema: CHX-L-350KVA/50KV
3. Fuente de alimentación de entrada: 380 ± 10% ((singla fase),50Hz/60Hz
4. Capacidad de salida nominal: 350 kVA
5. Válvula de salida nominal: 50KV
6. Corriente de salida nominal: 7A
7. Nivel de PD en sí mismo: no más del 5%
8. Rango de frecuencias: 50/60 Hz
9. Forma de onda de voltaje de resonancia de salida: onda senoidal pura
10. THD de la forma de onda de salida: ≤ 1%
11. Nivel de aislamiento: menos de 1,1 veces y manteniendo 1min, normal
12. Ciclo de trabajo: 30 minutos en condiciones de trabajo inferiores a la corriente nominal;
13. Factor de calidad del propio conjunto de ensayo: Q≥30;
14. Aumento de temperatura: menos de 65 K en 30 minutos de funcionamiento de corriente nominal;
15. Nivel de ruido: no superior a 65 dB
16. Estructura del reactor: sumergido en aceite con tipo de tanque de hierro, inducción ajustable

1. Potencia reactiva completamente compensada, la potencia del equipo y la potencia es solo menos de 1/10 del equipo medido; con un volumen más pequeño y más ligero en comparación con el equipo de la misma capacidad.
2. Con una gran capacidad de salida y una pequeña capacidad de potencia, bajo costo, fácil de operar y mantener seguro.
3. Circuito de filtro de corriente típico, la distorsión del voltaje de salida (THD) es muy pequeña
4. La corriente de cortocircuito después de flashover o avería es sólo menos de 1/10 (1/Q) de la corriente medida, puede prevenir eficazmente el daño al punto de falla después de avería.
5. Automático soplado del arco después de flashover, es un proceso largo y estable para recuperar el voltaje de resonancia serie, seguro.

VI. Función

1. Función de control remoto e indicación para la brecha del núcleo de hierro del reactor:El sensor de brecha está instalado en el reactor, que lee directamente la brecha del núcleo de hierro en la consola para guiar el funcionamiento.
2. Función de desaceleración automática cuando el tiempo de resistencia es superior:El tiempo de resistencia adopta un temporizador numérico.
3. Posición cero cerrado, cero inicio de la función de incremento:Si el regulador de voltaje no está en la posición cero, entonces el botón de salida HV no se puede cerrar, asegurando que el sistema se acelera desde cero.
4. Protección por sobrecorriente:El sistema está con relé de sobrecorriente, que es de alta antiinterferencia, acción rápida, protección del objeto de prueba contra el daño por sobrecorriente.
5. Sobre tensión y flash del objeto de ensayosobre las funciones de protección:Este sistema adopta una placa electrónica de protección contra sobre tensión y flash-over, protege el objeto de prueba contra sobre tensión y flash-over.gran discreción y ajuste inconveniente del voltaje de protección de la esfera-brechaEl ajuste de la protección de sobre tensión es el ajuste manual, la pantalla digital, que es directa, conveniente y precisa.La protección contra el flash-over muestra la variación accidental del retraso de caída de la señal de descargaLa velocidad de la señal es de alta precisión, evitando posibles errores de movimiento por variación accidental de aumento del retraso.
6. Función de control en tiempo real de los datos de ensayo:Es capaz de controlar el voltaje lateral HV, la corriente y el voltaje lateral LV, la corriente, que es una visualización más directa del estado del ensayo.
7. Display digital de la función de resonancia y bloqueo del circuito cuando no sea de resonancia y intensificar:
8. Puede mostrar directamente el estado de resonancia del sistema por factor de potencia. Si el sistema no está en el punto de resonancia, debe presionar el botón cerrar para intensificar. Cuando el sistema se ajusta a la resonancia,suelta el botón cerrar, haga clic en el botón subir/bajar para subir o bajar.
9. Parada de emergenciaCuando se produzcan condiciones anormales durante el ensayo, aplique este interruptor.la energía principal será cortada inmediatamente para proteger la seguridad del personal de ensayo y el equipo.

VII.Accessorios

• Caja de accesorios para el almacenamiento de accesorios
• Cables de conexión de la consola de control y del regulador de voltaje
• Cables de conexión de un ragulador de voltaje y de un transformador excitador
• Cables de salida de transformadores excitadores
• Cables de conexión a tierra del sistema
• Cables paralelos del reactor
• Cables de salida HV ((reactor para dividir, divisor para el objeto de ensayo)
• Cables de medición HV (cables de salida de señal del divisor de voltaje)
• Se ofrece un informe de ensayo final, un certificado de calidad, un manual de usuario y una lista de embalaje.

VIII. Lista de venta de las aplicaciones

IX. Modelo facultativo

X. Tabla estándar de ensayo de la norma IEC60034-1:2017 Máquinas eléctricas giratorias - Parte 1 :Clasificación y rendimiento
