Conjunto de ensayo HV de tipo contenedor con sistema de ensayo de alta tensión rápida y de resonancia

Resonancia de frecuencia variable, prueba de tensión resistente, tipo de contenedor, prueba HV con resonancia, prueba rápida

I. Aplicación:

El dispositivo de ensayo de resonancia en serie de tipo contenedor CHX-(JZ fija todos los equipos de ensayo del dispositivo de ensayo de resonancia en serie en varios recipientes.diseño de integración del gabinete de observación y control y del equipo de ensayo completo, conexión de la línea de prueba y la caja de distribución de energía tiene por objeto el transporte de clipper, conexión rápida para la prueba,conveniente para el mantenimiento y la instalación del equipo de ensayo que reduce en gran medida la intensidad de trabajo y adecuado para el funcionamiento en el campo

II. Ámbito de aplicación

• El transformador inducido soporta el voltaje y prueba de PD.
• ensayo de calibración de CVT de 500 kV y menos;
• Prueba de hipotesis de CA para HV CT/interruptor/arbusto de clase 220KV y inferior
• Prueba de resistencia al voltaje CA para SIG, GIL y cables de clase no superior a 220 KV

III. Tipos de solución

• Teste de tensión del transformador de tipo contenedor de 220kv resistir y equipamiento completo de descarga parcial
• Equipo de ensayo de resonancia de serie de frecuencia variable GIS de alto voltaje 220kv de tipo contenedor.
• Equipo de ensayo de resonancia de frecuencia variable de cable XLPE de alto voltaje de tipo contenedor.
• Transformador HV de tipo contenedor, equipo de calibración de campo CVT.

Nota:una parte de ellos puede ser diseñada como telescopio eléctrico hidráulico debido al tamaño del equipo.

Algunas partes de los probadores pueden diseñarse con compatibilidad

IV. Diseño básico de los contenedores

• Sala de observación y control: incluye unidad de observación y control, por ejemplo, gabinete de control o ordenador, medidor de valores máximos, instrumento de descarga parcial, etc.
• Zona de integración del equipo de ensayo HV: incluida la fuente de energía de frecuencia variable (descarga parcial o general), transformador de excitación HV (descarga parcial), reactores de ensayo HV,Divididor de voltaje de capacidad HV.
• Unidades de distribución de energía:incluye rayos, aire acondicionado de la sala de control, circuito de distribución de energía de la sala de observación y control.
• Distrito de almacenes de instalaciones de ensayo:incluye almacenes de líneas de conexión externas de ensayo, instalaciones y herramientas para ensayo e instalación.

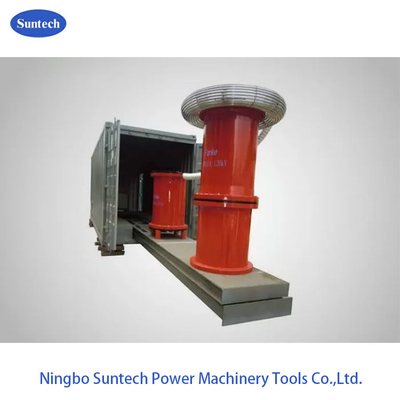

• La placa de propulsión hidráulica eléctrica se puede utilizar para algunas partes de la especificación, por lo que el dispositivo en zonas HV se estiran o se mueven de nuevo en la cabina automáticamente

V. Características técnicas y ventajas

• Mejora considerable de la eficacia de las pruebas de campo
• Diseño integrado del gabinete de observación y control y del dispositivo de ensayo completo.
• Consideración de los problemas de calentamiento, vibración y pérdida mediante un concepto de diseño completamente nuevo
• Conveniente para levantar y transportar
• Sellado por presión de aire para resistir el agua, la lluvia y mantenerse caliente.
• Un escritorio de operación especial y un lugar para el instrumento,un dispositivo hidráulico bidimensional antivibración, previenen daños del instrumento en el transporte de ensayo.
• Se consideró una distancia de seguridad de aislamiento suficiente en el diseño de equipos y contenedores HV.
• El sistema del dispositivo de ensayo y los parámetros de configuración del recipiente pueden seleccionarse a partir de las muestras del cliente.
• El motor eléctrico del reactor, si está equipado con unidad de empuje hidráulico y el movimiento es suave y estable, sin estancamiento de sujeción y oscilación para evitar el tiempo de manejo de las unidades de impulso.
• El generador y el dispositivo de control del cable también se puede seleccionar

VI. Principales componentes:

• Grupo de reactores de ensayo HV
• Fuente de alimentación de frecuencia variable
• Transformador de excitación
• Distribuidor de tensión
• Contenedor de operación y control más pequeño
• Un contenedor estándar para la zona de ensayo HV
• Accesorios de prueba y demás.
