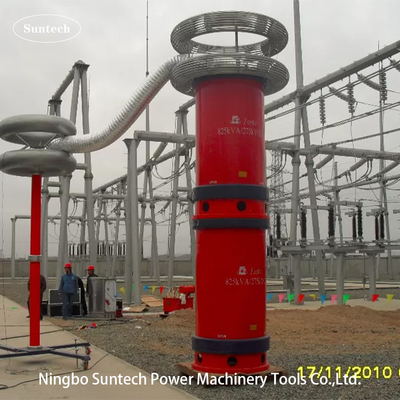

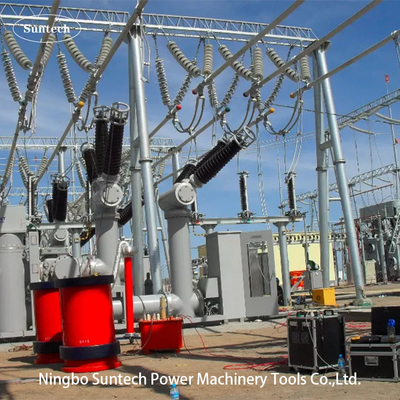

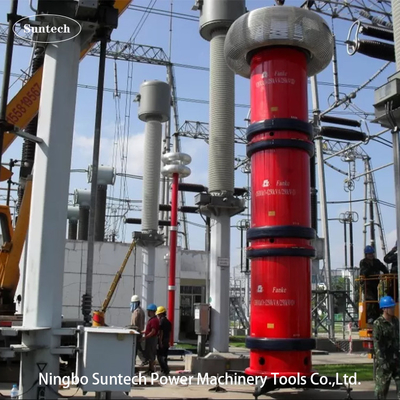

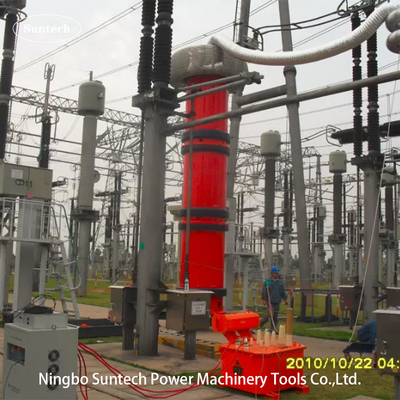

Sistema de prueba de resonancia de alta tensión de frecuencia 30-300Hz con fuente de alimentación de frecuencia variable

Descripción de producto

Conjunto de prueba de resonancia de frecuencia variable resistente a la tensión, para prueba de GIS de alta tensión EHV

I. Aplicación:

Este conjunto de ensayos modelo CHX-4800KVA/200KV,400KV,600KV,800KV está diseñado para realizarensayo hipotético de CA en el lugar con tecnología de circuito resonante de frecuencia variablepara las instalaciones eléctricas GIS de clase 110 kV~800 kV y otras instalaciones de alta tensión; la tensión máxima de ensayo no será superior a 200 kV,400 kV,600 KV o 800 KV a través de reactores de ensayo modulares HV en paralelo o en serie ;la frecuencia de ensayo puede ser de 30-300 Hz; el ciclo de trabajo no excede de 15 minutos o 60 minutos.

A través de reactores de ensayo modulares se conecta en paralelo o en segmentos, el conjunto de ensayo también se puede realizar la siguiente prueba de hipotesis CA en el lugar:

1.1 No más de 200 KV y 24 A para HV GIS con no más de U_calificado= 123KV yotras instalaciones eléctricas de alta tensiónlas instalaciones

1.2 No más de 400 KV y 12 Apara HV GIS con no más de U_calificado= 300KV yotras instalaciones eléctricas de alta tensiónlas instalaciones

1.3 No más de 600KV y 6Apara el SIG EHV con no más de U_calificado= 550KV yotras instalaciones eléctricas de alta tensiónlas instalaciones

1.4 No más de 800KV y 6Apara el SIG EHV con no más de U_calificado= 800KV yotras instalaciones eléctricas de alta tensiónlas instalaciones

Hasta ahora, habíamos suministrado 1200KV y 9A sistema de prueba de resonancia de frecuencia variable para la red eléctrica de China empresa.modelo serializado diferentede acuerdo con diferentes aplicaciones de ensayo HV o UHV a través de reactores de ensayo en serie o en conexión paralela y número de configuraciones en cada conjunto,El modelo similar puede ver otro modelo típico en la siguiente cláusula.

II. Principales componentes:

EE: No	Nombre de los componentes	Tipo y especificación	¿Cuánto tiempo?	Cada peso	Cada dimensión
1	Potencia de frecuencia variable	FKVF-200kW/380V	1 pieza	180 kilos	7507001000 mm
2	Transformador de excitación	CQSB ((J) 200 kVA	1 pieza	1800 kilos	Se trata de una muestra de las características de las máquinas de ensayo.
3	Reactor de ensayo de resonancia HV	Se aplicarán las siguientes medidas:	4 piezas	2800 kilos	D1200*H1250 mm
4	Divididor de capacidad	TRF-800 kV/1000 pF	1 juego	550 kilos	D350*H7600 mm
5	Accesorios especiales de ensayo		1 juego

Nota:1. El condensador de carga puede ser opcional cuando la línea de carga pequeña está tezing o necesita carga analógica para controlar la frecuencia de prueba.

2El reactor de prueba puede ser producido para ser de 150KV, 200KV, 250KV, 300KV, 350KV, 400KV para cada pieza de voltaje nominal de acuerdo con el alcance del objeto de prueba diferente o el cliente requried.la corriente nominal de cada reactor HV puede ser de 1 ~ 15A opcional en este conjunto serializado,

3La inductancia de amortiguación de HV puede ser opcional para suprimir armónicos de alta frecuencia y resistir la sobre tensión causada por el flashover del objeto de ensayo, especial en el conjunto de ensayo EHV o UHV.

III. Principio del ensayo:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Fuente de energía de frecuencia variable T: transformador de excitación
L: Reactor de ensayo Cx: Equipo probado MOA1: Parador de rayos
C1,C2: Divididor de tensión ((C1 es el brazo de alto voltaje,C2 es el brazo de bajo voltaje))

IV. Datos técnicos generales:

Modo de ensayo del sistema: Resonancia en serie con frecuencia variable
Modelo del sistema: CHX-4800KVA/200KV,400KV,600KV,800KV
Fuente de alimentación de entrada: 380 ± 10% ((tres fases),50Hz/60Hz
Número de reactores de ensayo HV: 4 unidades
Capacidad de salida nominal: 4800 kVA
La tensión de salida nominal: 200KV, 400KV, 600KV, 800KV
Voltagem máxima de ensayo: no más de200KV, 400KV, 600KV, 800KV
Corriente de salida nominal: 6A/pieza única o en serie;12A o 24A en paralelo
Rango de frecuencias: 30 Hz a 300 Hz
Forma de onda de voltaje de resonancia de salida: onda senoidal
THD de la forma de onda de salida: ≤ 1%
Nivel de aislamiento: menos de 1,1 veces y manteniendo 1min, normal
Ciclo de trabajo: 15 min o 60 min opcionalmente en condiciones de trabajo de corriente inferior a la nominal;
Factor de calidad del conjunto de ensayo mismo: Q≥60
Aumento de la temperatura: menos de 65 K bajo la corriente nominal durante el ciclo de trabajo;
Nivel de ruido: no superior a 70B
Estructura del reactor: tipo sumergido en aceite, tipo cilindro de tubo epoxi;

V. Panel principal de software de medición y control como sigue:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.Accessorios

Caja de accesorios para el almacenamiento de accesorios
Cables de entrada de fuente de alimentación
Cables de salida de fuente de alimentación
Cables de salida de transformadores excitadores
Cables de conexión a tierra del sistema
Cables paralelos del reactor
Cables de medición HV (cables de salida de señal del divisor de voltaje)
Cables de salida HV ((reactor para dividir, divisor para el objeto de ensayo)
Base de apoyo para el divisor
Anillo de corona para el reactor de ensayo y el divisor
Se ofrece un informe de ensayo final, un certificado de calidad, un manual de usuario y una lista de embalaje.

VII. Otros modelos típicos

7.1 Para el ensayo hipotético de corriente alterna en el SIG de clase 123 KV ~ 300 KV

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación (A partir de los 45 Hz)
Las emisiones de CO2 de los combustibles fósiles de combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles son las siguientes:	Las demás:	2A@200KV	El valor de las emisiones de CO2	Para la clase SIG de 123 KV y menos
		1A@400KV		Para la clase SIG de 300 KV y menos
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	Las demás:	4A@200KV	El valor de las emisiones	Para la clase SIG de 123 KV y menos
		2A@400KV		Para la clase SIG de 300 KV y menos
El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas.	Las demás:	5A@200KV	El valor de las emisiones de CO2	Para la clase SIG de 123 KV y menos
		2.5A@400KV		Para la clase SIG de 300 KV y menos
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	Las demás:	10A@200KV	El valor de las emisiones de CO2	Para la clase SIG de 123 KV y menos
		5A@400KV		Para la clase SIG de 300 KV y menos
Los requisitos especiales pueden hacerse por orden.

7.2Para el ensayo hipotético de corriente alterna en el SIG de la clase 145KV ~ 362KV

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación (A partir de los 45 Hz)
Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se determinarán de acuerdo con el anexo III.	Las demás:	2A@250KV	500 KVA	Para 145 KV y menos de clase SIG
		1A@500KV		Para la clase SIG de 362 KV y menos
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros es el valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros.	Las demás:	4A@250KV	El valor de las emisiones de CO2	Para 145 KV y menos de clase SIG
		2A@500KV		Para la clase SIG de 362 KV y menos
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	Las demás:	8A@250KV	El valor de las emisiones de CO2	Para 145 KV y menos de clase SIG
		4A@500KV		Para la clase SIG de 362 KV y menos
El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas.	Las demás:	El número de unidad de control de la potencia de la unidad de control de la potencia	3 000 KVA	Para 145 KV y menos de clase SIG
		6A@500KV		Para la clase SIG de 362 KV y menos
Los requisitos especiales pueden hacerse por orden.

7.3 ParaPrueba de hipotesis de CA en el sitio del SIG de clase 170KV ~ 550KV

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación (A partir de los 45 Hz)
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.	300 KV*2	4A@300KV	Las demás:	Para la clase GIS de 170 KV y menos
		2A@600KV		Para la clase SIG de 550 KV y menos
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.	300 KV*2	6A@300KV	El valor de las emisiones de CO2	Para la clase GIS de 170 KV y menos
		3A@600KV		Para la clase SIG de 550 KV y menos
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros es el valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros.	300 KV*2	8A@300KV	El valor de las emisiones de CO2	Para la clase GIS de 170 KV y menos
		4A@600KV		Para la clase SIG de 550 KV y menos
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	300 KV*2	12A@300KV	El valor de las emisiones	Para la clase GIS de 170 KV y menos
		6A@600KV		Para la clase SIG de 550 KV y menos
El valor de las emisiones de CHX-4800KVA/300KV,600KV es el valor de las emisiones de CHX-4800KVA/300KV	300 KV*2	16A@300KV	4800 KVA	Para la clase GIS de 170 KV y menos
		8A@600KV		Para la clase SIG de 550 KV y menos
Los requisitos especiales pueden hacerse por orden.

7.4 ParaPrueba de hipotesis de CA en el sitio del SIG de clase 123KV ~ 800KV

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación (A partir de los 45 Hz)
Las emisiones de CHX-2400KVA/200KV×4	Las demás:	El número de unidad de control de la carga eléctrica	El valor de las emisiones de CO2	Para la clase SIG de 123 KV y menos
		6A@400KV		Para la clase SIG de 300 KV y menos
		3A@600KV		Para la clase SIG de 550 KV y menos
		3A@800KV		Para la clase SIG de 800 KV y menos
Las emisiones de CHX-3600KVA/200KV×4	Las demás:	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.	El valor de las emisiones	Para la clase SIG de 123 KV y menos
		9A@400KV		Para la clase SIG de 300 KV y menos
		4.5A@600KV		Para la clase SIG de 550 KV y menos
		4.5A@800KV		Para la clase SIG de 800 KV y menos
Las emisiones de CHX-4800KVA/200KV × 4	Las demás:	Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.	4800 KVA	Para la clase SIG de 123 KV y menos
		El número de unidad de control de la carga eléctrica		Para la clase SIG de 300 KV y menos
		6A@600KV		Para la clase SIG de 550 KV y menos
		6A@800KV		Para la clase SIG de 800 KV y menos
Los requisitos especiales pueden hacerse por orden.

VIII. Tabla estándar de ensayos de aislamiento en el sitio de la IEC 62271-203:2011 para HV GIS

Variable Frequency Resonant Withstand Voltage Test Set for long HV XLPE Cable
