Detector de cables subterráneos automático, rastreador de cables avanzado con transmisor

Detector de cables subterráneos, probador de fallas de cortocircuito de cables, rastreador avanzado de cables.

I. Introducción del producto

Los técnicos eléctricos a menudo se encuentran con la necesidad de rastrear cables o cables, y a menudo necesitan determinar qué fusible está conectado.tuberías de calefacción o cables subterráneosEl detector de cables puede ser de asistencia al usuario.

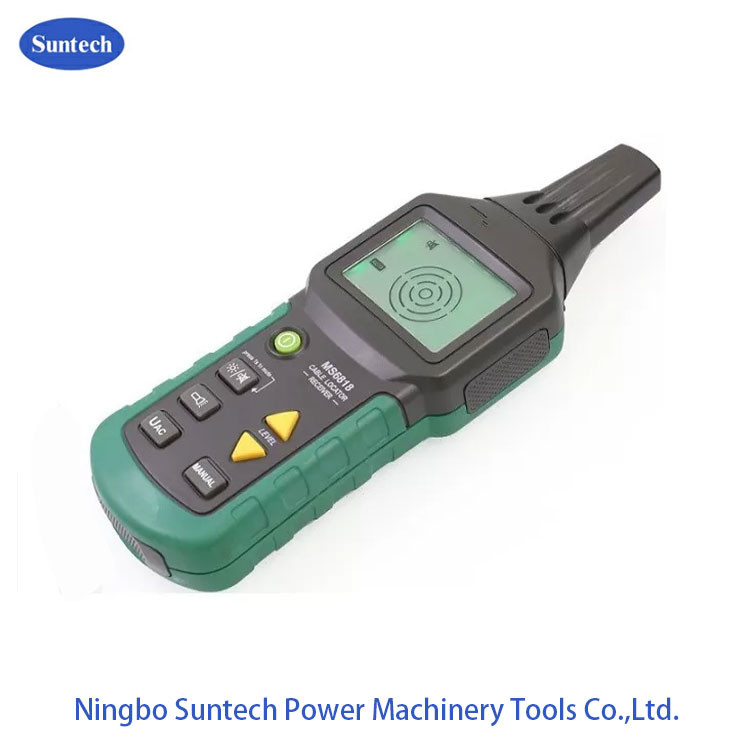

El probador MS6818 consta de un transmisor de señal y un receptor, ampliamente utilizado en la construcción y mantenimiento de cables de comunicación, cables de energía, tuberías metálicas y mucho más.Cables conductores de corriente y de voltaje, circuitos eléctricos, conductos, tuberías de agua y calefacción, fusibles, interruptores, todos pueden ser localizados.la detección es posible no sólo bajo tierra sino también en paredes y concreto.

II. Principio de trabajo

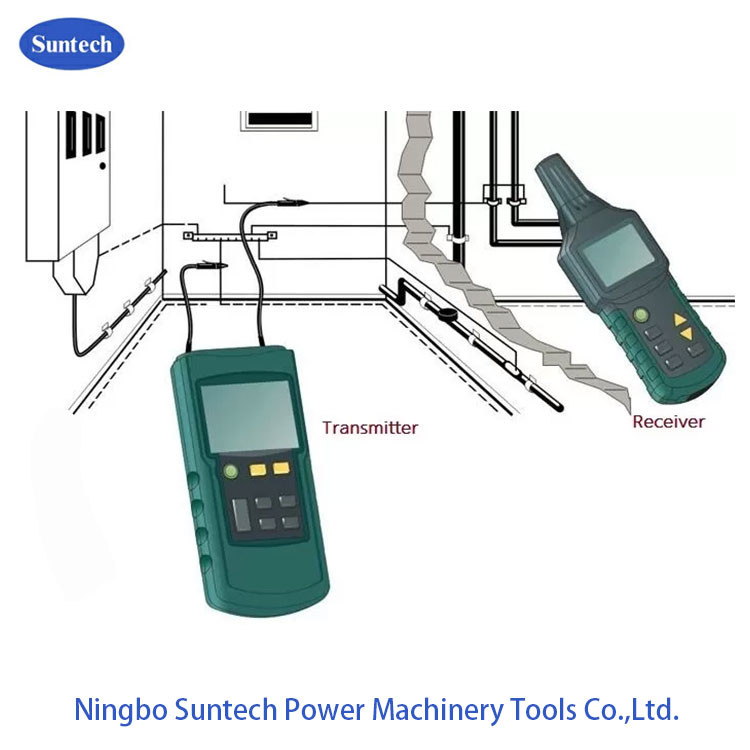

El detector de cable incluye un transmisor y un receptor. El transmisor proporciona un voltaje de CA modulado al cable correspondiente.El receptor está equipado con una bobina., cuando el receptor se coloca cerca del conductor eléctrico correspondiente, el flujo de señal pasará a través de la bobina y entrará en el receptor.Este fenómeno también se conoce como penetración de bobina.La señal transmitida por el probador está codificada digitalmente.Esto asegura que el receptor pueda recibir claramente la señal, evitando cualquier interferencia en los campos, por ejemplo lámparas fluorescentes electrónicas, causadas por lastre o convertidor.

III. Aplicación

Este instrumento se utiliza ampliamente en la construcción de cables de comunicación, la construcción de cables de energía, la construcción de tuberías,El cable de comunicación con circuito de suministro de energía y mantenimiento de líneas de calefacción eléctrica es una herramienta indispensable para el personal de construcción y mantenimiento de primera línea.

• Detección de la ruta de colocación de cables, líneas eléctricas y tuberías de suministro de agua enterradas en paredes y bajo tierra
• Detecta cables enterrados en paredes y bajo tierra, rotos en líneas eléctricas y fallas de cortocircuito
• Buscar fusibles y sus circuitos de seguridad
• Buscando tomas cubiertas y cajas de conexión
• Busque fallas de circuito abierto y cortocircuito en el circuito eléctrico de calefacción debajo del suelo
• Encuentra la avería o cortocircuito de cable en la pared o la tierra
• Cables de vía en la pared o tierra
• Encuentra el fusible y protege
• Encuentra el fallo o cortocircuito del conducto debajo del suelo
• Seguimiento de un conducto de metal en el proyecto de maquinaria o caliente

IV. Características técnicas

• Transmisor con función de voltímetro de corriente continua, medición lineal de 12 a 400 V de voltaje CA y DC
• El transmisor puede mostrar el nivel de potencia de transmisión establecido, el código de transmisión, la información sobre la potencia de la batería, los valores y tipos de voltaje externo medidos y los símbolos de alerta de alto voltaje externos,estas señales también pueden ser recibidas y mostradas en la máquina.
• El transmisor tiene una función de auto-prueba, y la sensibilidad del receptor se puede ajustar automáticamente o manualmente
• El receptor tiene una función automática de barrido de frecuencia, y el transmisor y el receptor tienen una función silenciosa, lo que es conveniente para pruebas silenciosas en hospitales, etc.
• Se pueden proporcionar transmisores adicionales para expandir o diferenciar múltiples señales
• Compacto, duradero y fácil de llevar
• Se puede seleccionar la sensibilidad del receptor
• Auto ranging, ¿quién es?
• Apagado automáticamente
• Luz de fondo y luz de trabajo

- ¿ Qué?

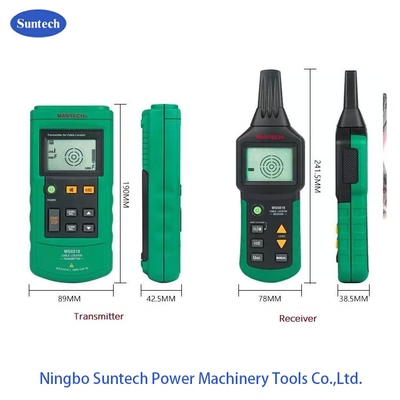

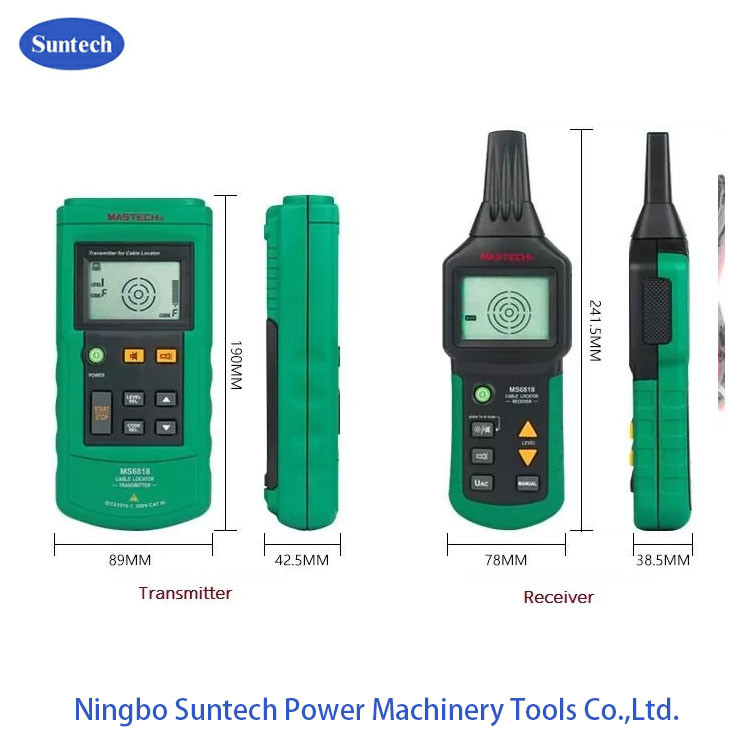

V. Datos técnicos

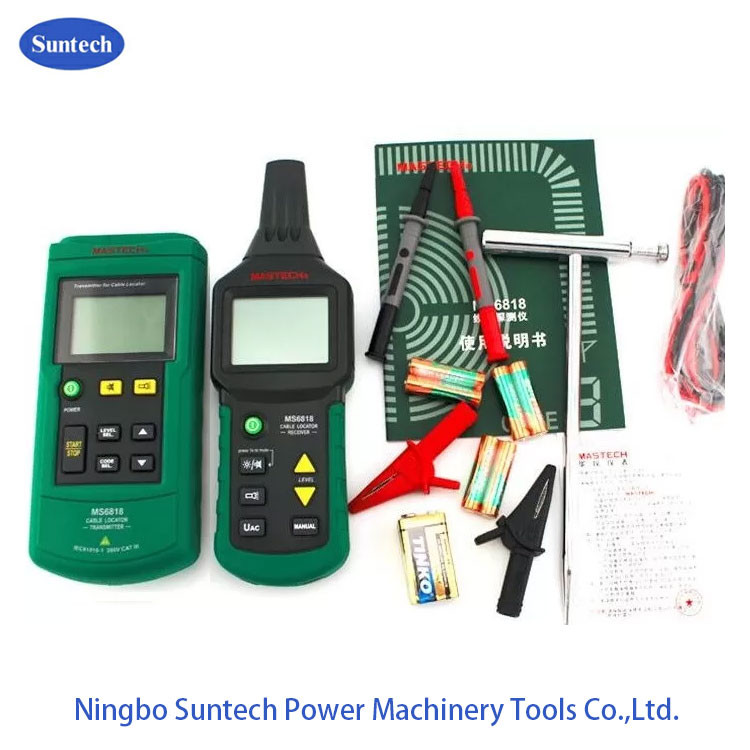

VI. Lista de los principales suministros
