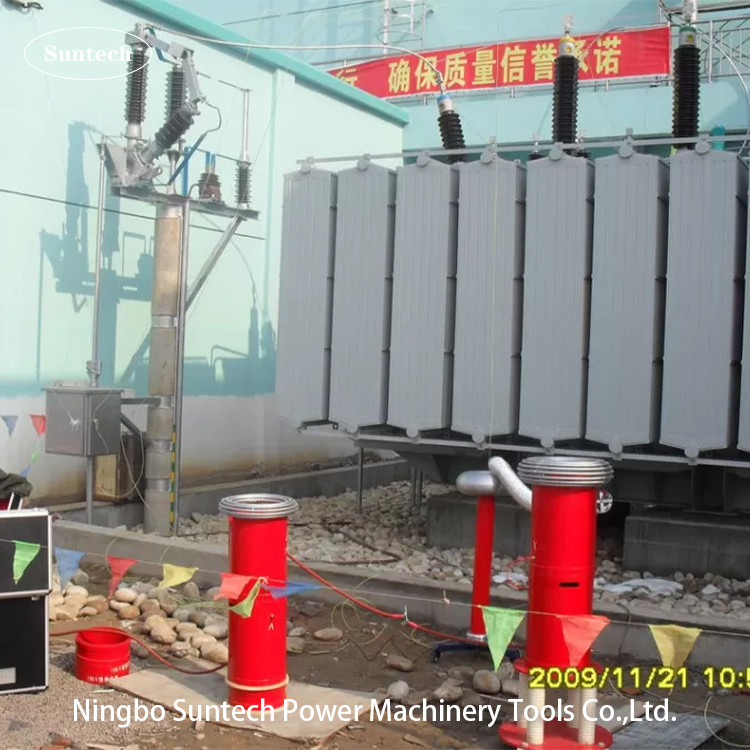

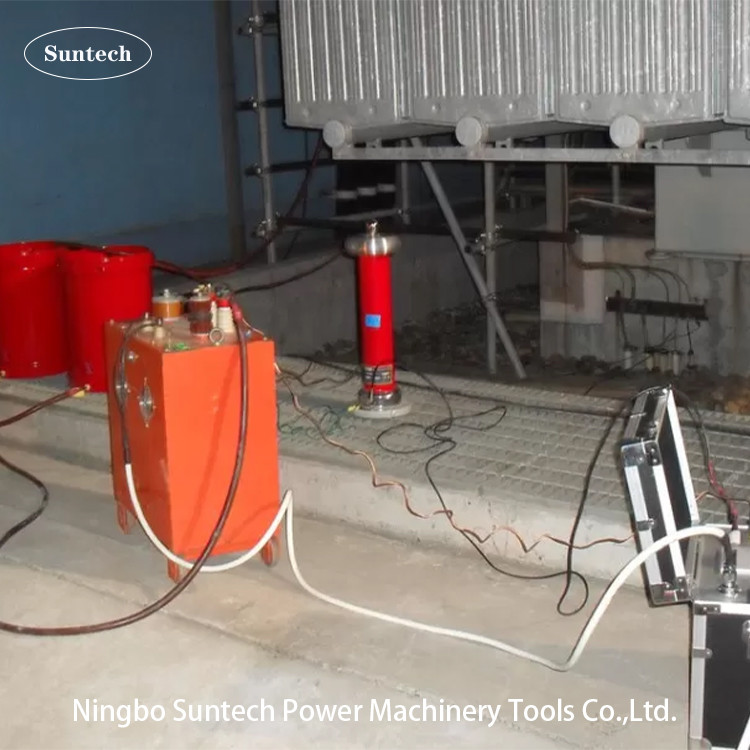

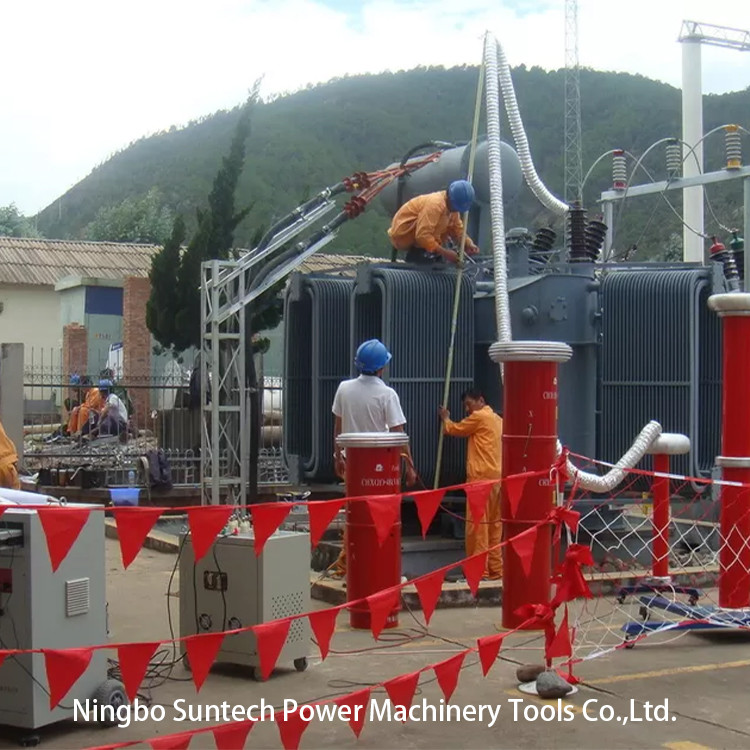

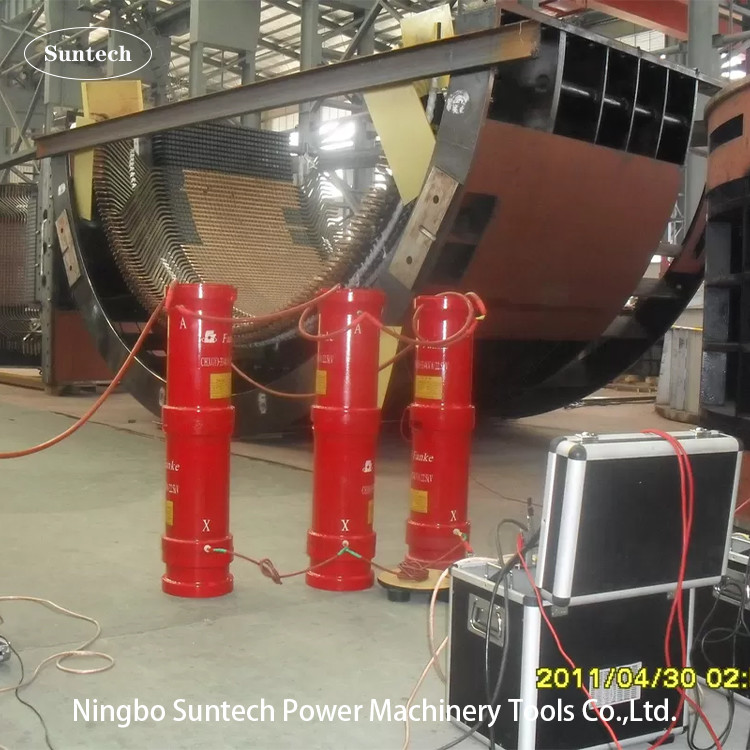

Sistema de ensayo de resonancia de CA en el sitio para ensayos de subestaciones de energía de 110 KV

Nota:1El condensador de carga puede ser opcional cuando se pruebe el motor de potencia, el generador y el transformador de potencia bajo 45~65 Hz.

2El reactor de ensayo puede ser producido para ser de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada pieza de acuerdo con el alcance del objeto de ensayo diferente o requerido por el cliente.

III. Circuito de ensayo


VF: Fuente de energía de frecuencia variable T: transformador de excitación
L: Reactor de ensayo Cx: Equipo probado MOA1: Parador de rayos
C1,C2: Divididor de tensión ((C1 es el brazo de alto voltaje,C2 es el brazo de bajo voltaje))



IV. Datos técnicos:

1. Fuente de alimentación: 220 ± 10% ((singla fase),50Hz/60Hz
2. Rango de aplicaciones: subestaciones de distribución de energía y SIG de 110 KV
3. Capacidad de salida nominal: 216 kVA
4. La tensión de ensayo: 27KV, 54KV, 108KV, 200KV
5. La corriente de ensayo: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Rango de frecuencias: 30 Hz a 300 Hz
7. Forma de onda de voltaje de resonancia de salida: onda senoidal
8. THD de la forma de onda de salida: ≤ 1%
9. Nivel de aislamiento: menos de 1,1 veces y manteniendo 1min, normal
10. Ciclo de trabajo: 60 min en condiciones de trabajo inferiores a la corriente nominal;
11. Factor de calidad del propio conjunto de ensayo: Q≥30 ((a F=30HZ) ;
12. Aumento de temperatura: menos de 65 K en 60 minutos de funcionamiento de corriente nominal;
13. Nivel de ruido: no superior a 70B
14. Estructura del reactor: tipo seco, tipo cilindro de tubo epoxi;

V. Accesorios

• Caja de accesorios para el almacenamiento de accesorios
• Cables de entrada de fuente de alimentación
• Cables de salida de fuente de alimentación
• Cables de salida de transformadores excitadores
• Cables de conexión a tierra del sistema
• Cables paralelos del reactor
• Cables de medición HV (cables de salida de señal del divisor de voltaje)
• Cables de salida HV ((reactor para dividir, divisor para el objeto de ensayo)
• Base de apoyo aislante
• anillo de corona para prueba de 200KV
• Se ofrece un informe de ensayo final, un certificado de calidad, un manual de usuario y una lista de embalaje.

VI. Parte facultativa

Condensador de compensación de carga

• Modelo opcional: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
