Equipo de ensayo de cables de alta tensión tipo tanque de hierro Pruebas de resonancia de inductancia variable

Datos del producto:

Lugar de origen:	Ningbo, China
Nombre de la marca:	Ningbo Suntech Power
Certificación:	ISO9001
Número de modelo:	Serie CHX o OEM

Pago y Envío Términos:

Cantidad de orden mínima:	Una unidad
Precio:	Negotiable
Detalles de empaquetado:	Exportación de caja de madera estándar sin fumigación
Tiempo de entrega:	25~30 días laborables
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	5 juegos / mes

Contacto

Descripción detallada del producto

Principio del ensayo:	Circuito resonante de frecuencia variable o de inductancia variable	Máxima capacidad:	25A por pieza o OEM
Frecuencia del ensayo:	20-300Hz o 50Hz	Exactitud de la prueba:	No Menos del 1,5%
Norma de ensayo:	La norma IEC 60060-1:2010;la norma IEC 60840:2011 y la norma IEC 62067:2011 para el cable XLPE	Utilización:	Sistema de prueba de resonancia de refuerzo HV
Max.Voltage:	400KV por pieza o OEM	Ciclo de trabajo:	60 minutos o OEM
Especial para:	Prueba in situ para cables HV XLPE largos y SIG
Alta luz:	Equipo de ensayo de resonancia de inductancia variable , Equipo de ensayo de cable tipo depósito de hierro , Prueba de resonancia de cables de alto voltaje

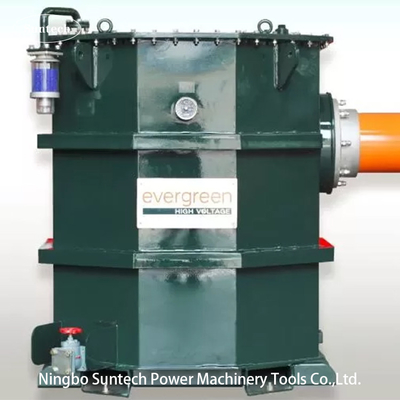

Reactor de prueba de alto voltaje tipo tanque de hierro, equipo de prueba de resonancia de inductancia variable, prueba de cables

I. Aplicación:

CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV classEste producto de Fanke ha sido suscrito por el Instituto de Investigación de Alta Tensión de Wuhan de China..La especificación es de 350KV,35A. se utilizan para la prueba de resistencia al voltaje de estimulación a largo plazo de cables de súper alto voltaje ((prueba de tipo para EHV XLPE).

Nota: El reactor de prueba de alta tensión de tipo tanque de hierro con resonancia de frecuencia variable también se puede fabricar por pedido.

La caja de salida HV del reactor de ensayo puede diseñarse para ser horizontal.

II. Objetos aplicables

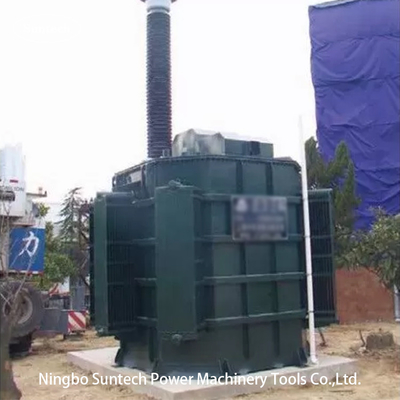

Prueba de resistencia al voltaje CA de campo y prueba de resistencia al voltaje CA de fábrica de un cable de alta tensión de 110KV/500KV.

III. Principales características

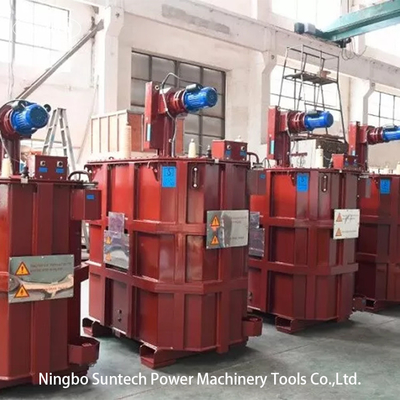

Estructura de caja de hierro, buena dispersión de calor, capaz de funcionar durante mucho tiempo.
El condensador de alimentación de entrada es sólo 1/Q de la salida.
Peso como1/5~10 del transformador de ensayo de frecuencia de potencia convencional
No hay sobrevoltaje transitorio en caso de avería del probador
Amplio rango de aplicación, buena flexibilidad de aplicación, amplio rango de condensadores de la
el probador.
Cuando la avería del objeto probado, la condición de resonancia está dañada, corriente de cortocircuito se reducirá al mínimo automáticamente, poco cortocircuito corriente pasada en el punto de falla
Equipado con un sistema inteligente de medición y control,
Detecta de forma inteligente y automática, prescinde del personal de servicio.
Podrá diseñarse como vehículo montado y equipado con un vehículo de ensayo especial.

IV. Datos técnicos generales:

Modo de ensayo del sistema: Resonancia en serie con frecuencia variable o inductancia variable
Número de reactores de ensayo HV: OEM
Capacidad de salida nominal: OEM
Válvula de salida nominal: 400KV máximo por pieza
Corriente de salida nominal: máximo 25A por pieza
Rango de frecuencias: 20 Hz a 300 Hz
Forma de onda de voltaje de resonancia de salida: onda senoidal
Nivel de aislamiento: menos de 1,1 veces y manteniendo 1min, normal
Ciclo de trabajo: OEM o 60 min en condiciones de trabajo bajo corriente nominal;
Factor de calidad del conjunto de ensayo mismo: Q≥60
Aumento de temperatura: menos de 65 K en 60 minutos de funcionamiento de corriente nominal;
Nivel de ruido: no superior a 70B
Estructura del reactor: tipo sumergido en aceite, tipo cilindro de tubo epoxi;

Nota: se puede hacer un pedido especial.
