Lugar de origen: | Ningbo, China |
Nombre de la marca: | Ningbo Suntech Power |
Certificación: | ISO9001 |
Número de modelo: | Serie CHX |
Cantidad de orden mínima: | Una unidad |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Exportación de caja de madera estándar sin fumigación |
Tiempo de entrega: | 75 a 90 días laborables |
Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
Capacidad de la fuente: | 10 juegos / 3 meses |
Principio: | Circuito de ensayo LC típico | Appilcation: | AC Resistir a la prueba de tensión en el sitio |
---|---|---|---|
Máxima capacidad: | Producción de equipos | Max.Voltage: | Producción de equipos |
Características de diseño: | Reactor de prueba de tipo cilindro y modular | Frecuencia del ensayo: | 20 a 300 Hz |
Ciclo de trabajo: | 60 minutos o OEM | Forma de onda de la salida: | Buena onda senoidal |
En orden: | Los componentes pueden ordenarse por separado | ||
Alta luz: | Sistema de prueba de resonancia de onda senoidal AC,Sistema de ensayo de resonancia de CA vertical,Prueba de alta tensión de 300 Hz CA |
Conjunto de pruebas de resonancia de CA, equipo de prueba de cables de alta tensión, conjunto de pruebas de resistencia a la tensión de CA
I. Aplicación:
El conjunto de pruebas de resonancia de CA es un tipo de equipo de prueba de cables de alto voltaje para el voltaje de resistencia aplicado, que se puede clasificar como un sistema de prueba de resonancia de frecuencia variable e inductancia variable.El primero se sintoniza a resonancia mediante la regulación de la frecuencia de prueba y el segundo es por inductancia ajustableLos diferentes modos de regulación conducen al mismo objetivo, es decir, se puede obtener una salida de gran capacidad en el objeto de ensayo introduciendo una fuente de alimentación de pequeña capacidad.
Para objetos de ensayo de gran capacidad como el cable XLPE HV,la mayor dificultad para la adopción de la frecuencia de potencia o de la frecuencia de potencia de aproximación de la prueba de resistencia al voltaje CA como prueba de aceptación para el cable aislante XLPEPor ejemplo, dado un cable XLPE de 630mm2, 110kV con una capacidad de 0,188uF/kM, el parámetro de ensayo de cada cable es de 2,9MVA/128kV/22.7A si la longitud del cable es de 3 kmEntonces hay una conclusión de que es imposible hacer pruebas de campo de la manera tradicional. Sin embargo, en el sistema de pruebas de resonancia de frecuencia variable, dejando caer la frecuencia de prueba por un lado,y con un alto factor de calidad (Q) por el otro, la capacidad requerida de la fuente de alimentación de entrada es 1/Q de la de la potencia de ensayo, por lo que se pueden reducir drásticamente el volumen y el peso de los equipos de ensayo, lo que es ideal para los ensayos de campo.
La empresa Fanke posee muchos años de experiencia en la fabricación de este tipo de equipos de ensayo, tipos personalizados de este tipo de equipos de acuerdo conlas necesidades de ensayo de los distintos clientesLos componentes de los conjuntos también se pueden ordenar por separado.
II. Principales componentes de las Conjunto de ensayo de resonancia CA con frecuencia variable
1Transformador de aislamiento

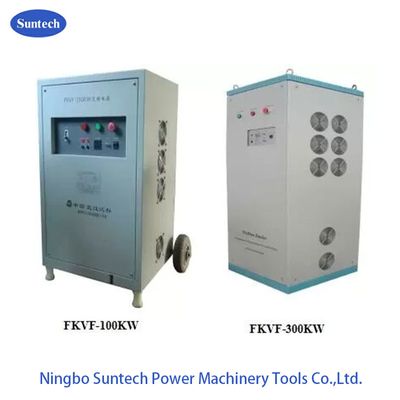

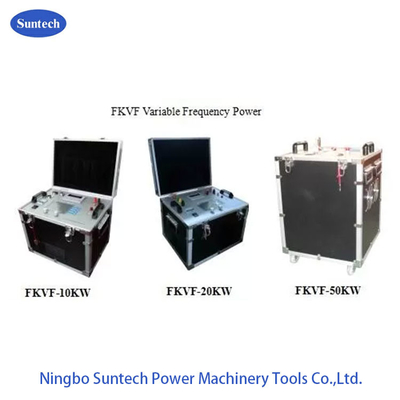

2Fuente de energía de frecuencia variable
3Transformador de excitación.

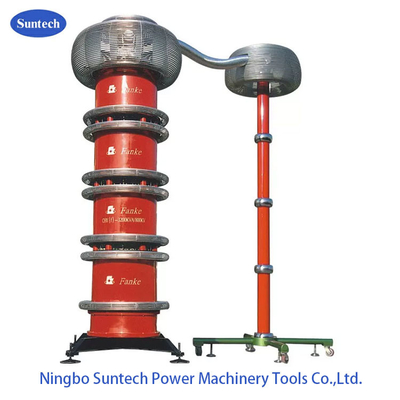

4Grupo de reactores de ensayo HV(Inductor de resonancia)
5. Divididor de tensión
6Parte opcional
6.1 Condensador de carga
6.2 Inductor de bloqueo de amortiguación HV
Nota:
1) El condensador de carga puede ser opcional cuando la línea de carga pequeña está probando o necesita carga analógica para controlar la frecuencia de prueba.
2) El reactor de prueba puede ser producido para ser de 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV para cada pieza de voltaje nominal de acuerdo con el alcance del objeto de prueba diferente o requried cliente.la corriente nominal de cada reactor HV puede ser de 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.
VF: Fuente de alimentación de frecuencia variable que es la parte de control y medición del circuito de ensayo.
T: Transformador de excitación que proporciona el voltaje de excitación para el reactor de prueba HV
L: Reactor de ensayo que es la inductancia resonante en el circuito LC y produce el voltaje de ensayo
Cx: Equipo probado
MOA1: Relámpago arrestor es la parte de protección en el transformador de excitación
C1,C2: Divisor de voltaje ((C1 es el brazo de alto voltaje,C2 es el brazo de bajo voltaje)) que es la parte de medición de voltaje HV
III. Rango de objetos de ensayo aplicado
Ventajas y características:

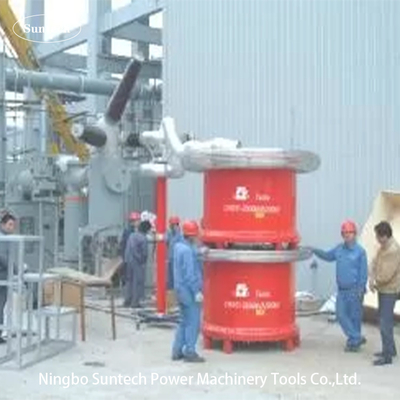

Figura de las pruebas de campo
Nota: 750KV / 5A conjunto de ensayo de resonancia de CA con frecuencia variable de Fanke Se realiza alta tensión soportar la tensión en la subestación de 500KV
