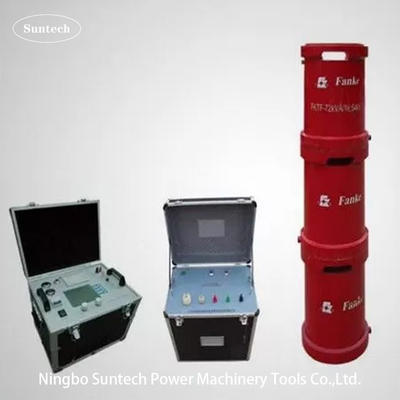

Equipo portátil de ensayo de cables de alta tensión, peso ligero de ensayo de cables MV

Conjunto de prueba de tensión de resonancia de frecuencia variable portátil, para pruebas de cables MV y subestaciones de energía

I. Uso del producto:

El dispositivo de ensayo de resonancia de serie de frecuencia variable portátil FKTF tiene como objetivo principal el ensayo de voltaje CA para equipos eléctricos y sistemas eléctricos inferiores a 110kv.Los reactores y transformadores de excitación emplean relleno de resina epoxi de tipo seco, de pequeño tamaño y peso ligero, conveniente para el movimiento de campo, serie o composición paralela, que puede satisfacer los requisitos de ensayo no sólo de transformador, GIS,interruptor,inductor mutuo y bujes, pero también el de los cables inferiores a 110kv

II. Objetos aplicables

• Cables XLPE de 10kv, 35kv y 110kv
• SIG, interruptor, inductor mutuo, transformador por debajo de 110 kV
• Generadores y motores pequeños y medianos

III. Principales componentes

• Fuente de alimentación de frecuencia variable
• con una capacidad de transmisión superior a 300 W,
• Reactores de inductancia fija
• Divididor de voltaje de la capacidad

• Diseño portátil, de menos de 50 kg por componente, conveniente para el ensayo de resistencia al voltaje de campo
• Estructura modular empleada por el reactor, conveniente y flexible
• Frecuencia de ensayo: 30 ¢ 300 Hz
• La forma de onda de salida es onda senoidal, factor de desviación de la forma de onda ≤ 1%
• Facilitar el cableado y el funcionamiento
• Alto grado de automatización del ensayo, fuente de alimentación inteligente de frecuencia variable, buena estabilidad, función de protección completa
• Función de consulta de datos: pueden consultarse datos de pruebas anteriores

VI. Datos técnicos generales

1. Capacidad nominal: OEM
2. potencia de entrada: tensión trifásica de 380 V, frecuencia de 50 Hz;
3. Voltagem nominal: 18KV, 27KV, 54KV, 50KV, 80KV, 100KV cada uno para hacer por encargo
4. Corriente nominal: OEM;
5. Frecuencia de trabajo: 30-300 Hz;
6. Forma de onda de salida del dispositivo: onda senoidal
7. Tasa de distorsión de la forma de onda: tasa de distorsión de la forma de onda de la tensión de salida ≤ 1%;
8. Tiempo de trabajo: 60 minutos continuos permitidos bajo carga nominal; sobrepresión 1,1 veces 1 minuto;
9. Aumento de temperatura: aumento de temperatura ≤ 65 K después de un funcionamiento continuo durante 60 minutos con carga nominal.
10. Factor de calidad: el propio dispositivo Q≥30 (f=45Hz);
11. Función de protección: protección contra la sobrecorriente, la sobre tensión y el encendido del producto de ensayo para el producto de ensayo (véase la sección de fuente de alimentación de frecuencia variable para más detalles);
12. Precisión de medición: valor efectivo del sistema 1.5;

V. Principales componentes: ((FKTF-108KVA/27KV, 54KV, conjunto de ensayo de 108KV por ejemplo)
