| Lugar de origen: | Ningbo, China |
| Nombre de la marca: | Ningbo Suntech Power |
| Certificación: | ISO9001 |
| Número de modelo: | Se aplicarán las siguientes medidas: |
| Cantidad de orden mínima: | Una unidad |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Exportación de caja de madera estándar sin fumigación |
| Tiempo de entrega: | 25 a 45 días hábiles |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 10 unidades/2 meses |
| Principio del ensayo: | Circuito de resonancia de frecuencia variable | Utilización: | Teste de resistencia a la tensión AC inferior a 275KV |
|---|---|---|---|
| Máxima capacidad: | 275kVA | Max. Voltage: | 275 KV |
| Características de diseño: | Tipo portátil, peso más ligero en pieza única, especial para la instalación y prueba in situ | Componente: | Fuente de energía V/F, transformador de excitación, reactor de prueba modular más ligero y divisor d |
| Frecuencia del ensayo: | 30-300Hz | Ciclo de trabajo: | 60 minutos |
| Exactitud de la prueba: | No Menos del 1,5% | Forma de onda de la salida: | Buena onda senoidal |
| Especial para: | Prueba in situ para el SIG de 132 KV y el cable de media tensión | Modo de uso del reactor: | En serie o en conexión paralela |
| Norma de ensayo: | La norma IEC 60060-1:2010;la norma IEC 62271-203:2011 para los SIG, la norma IEC 60840:2011 para los | ||
| Alta luz: | Sistema portátil de ensayo de resonancia de alto voltaje,Sistema de ensayo de resonancia GIS CA,Sistema de ensayo de resonancia CA de 132 KV |
||

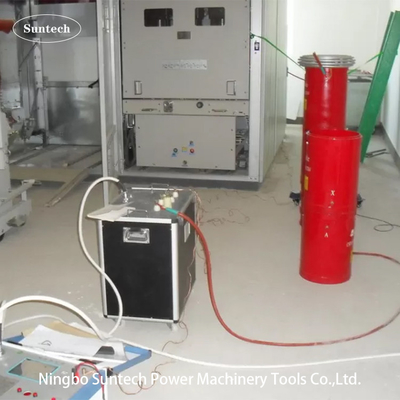

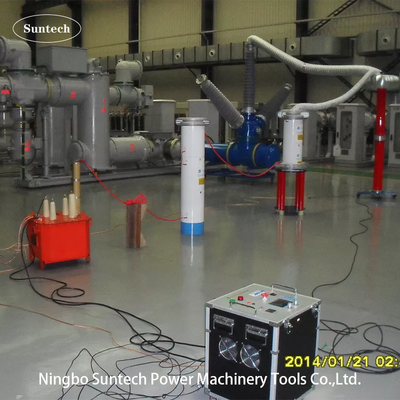

Conjunto de prueba de tensión de resonancia de frecuencia variable portátil, para prueba GIS de 132KV
I. Aplicación:
Este modelo de conjunto de ensayo CHX-275KVA/275KV está diseñado para 132KV y menos de clase GISaire acondicionado en el lugarsoportar el ensayo de voltaje con tecnología de circuito resonante de frecuencia variable; la tensión máxima de ensayo no es superior a 275 KV; la frecuencia de ensayo: 30-300 Hz; el ciclo de trabajo no es superior a 60 minutos.
A través del reactor de prueba modular se utiliza en paralelo, el modelo de conjunto de pruebasSe aplicarán las siguientes medidas:también se puede realizar el siguiente ensayo de hipotesis CA:
Hasta ahora, estos conjuntos de pruebas portátiles diseñados pueden formar muchosmodelo serializado diferentede acuerdo con las diferentes tensiones medias, resistir a las aplicaciones de ensayo a través de reactores de ensayo en serie o en conexión paralela y el número de configuraciones en cada conjunto,El modelo similar puede ver otro modelo típico en la siguiente cláusula.
2Componentes principales:
| EE: No | Nombre de los componentes | Tipo y especificación | ¿Cuánto tiempo? | Cada peso | Cada dimensión |
| 1 | Potencia de frecuencia variable | FKVF-20kW/380V | 1 pieza | 20 kilos | Cuadro de las medidas de seguridad |
| 2 | Transformador de excitación | CQSB(J) 15kVA/15KV,3KV | 1 pieza | 50 kilos | Para las máquinas de la categoría M3 |

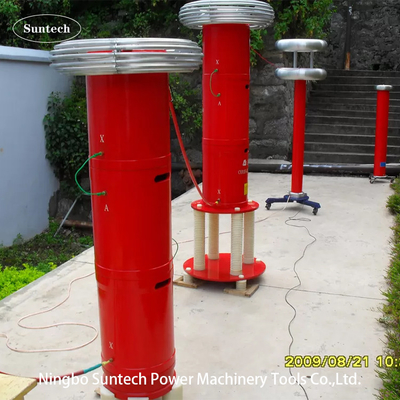

| 3 | Reactor de ensayo de resonancia HV | Se aplicarán los siguientes requisitos: | 5 piezas | 60 kilos | D480*H520 mm |
| 4 | Divididor de capacidad | TRF-300 kV/1000 pF | 1 juego | 35 kilos | D170*H1850 mm |
| 5 | Accesorios especiales de ensayo | 1 juego |
Nota:1El condensador de carga puede ser opcional cuando se pruebe el motor de potencia, el generador y el transformador de potencia bajo 45~65 Hz.
2El reactor de ensayo puede ser producido para ser de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV para cada pieza de acuerdo con el alcance del objeto de ensayo diferente o requerido por el cliente.
III. Principio del ensayo:
VF: Fuente de energía de frecuencia variable T: transformador de excitación
L: Reactor de ensayo Cx: Equipo probado MOA1: Parador de rayos
C1,C2: Divididor de tensión ((C1 es el brazo de alto voltaje,C2 es el brazo de bajo voltaje))
V. Diagrama esquemático de cableado de prueba (por ejemplo):
V. Datos técnicos generales:
VI. Panel principal de software de medición y control:
Nota: Este es el panel de software antes de iniciar la prueba para la configuración de parámetros
VII. Lista de embalaje de la caja de madera de entrega
| El caso no. | Nombre de la mercancía envasada | Modelo y especificaciones. | Valores de las mercancías en estuche de madera | Dimensión de la caja de madera (cm) | Peso bruto de los casos | Número del caso | En el caso de la |
| 6 a 1. | Fuente de energía VF | FKVF-20kW | 1 pieza | 55*47*60 | 45 kilos | 1 | |
| 6 a 2. | Transformador de excitación | Las emisiones de CQSB ((J) - 15 kVA | 1 pieza | 67*51*87 | 110 kilos | 1 | |
| 6 a 3. | Reactores HV | Se aplicarán los siguientes requisitos: | 5 piezas | 141*98*82 | 619 kilos | 1 | Envasado en una caja |
| Caja de accesorios | Incluyendo cables de ensayo y manual | 1 juego | |||||
| 6 a 4. | Distribuidor de tensión | TRF-300kV-1000pF: las emisiones de CO2 de las centrales eléctricas de los Estados miembros | 1 pieza | 178*57*51 | 80 kilos | 1 | |
| 6 a 5. | Anillo de corona para el divisor, reactor | 1 juego | 90*90*94 | 56 kilos | 1 | Envasado en una caja | |
| Base de apoyo para el divisor | 1 pieza | ||||||
| 6 a 6. | Base de aislamiento de apoyo para el reactor | 28KV, 165KV cada uno | 2 piezas | 63*63*123 | 52 kilos | 1 | |
| En total | 962 kilos | 6 estuche de madera |
VIII.Accesorios
IX. Otros modelos opcionales
1. Para pruebas de SIG en el lugar
| Modelo | Válvulas de tensión | Corriente de salida nominal | Capacidad de producción nominal |
Aplicación (A partir de los 45 Hz) |
| Se aplicarán las siguientes medidas: | 27KV*5 | 1a | El valor de las emisiones de CO2 | Para GIS de 72,5 KV y menos |
| Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se determinarán en función de las emisiones de CO2 de las centrales eléctricas. | 27KV*5 | 1a | El valor de las emisiones de CO2 | Para GIS de 72,5 KV y menos |
| Se aplicarán las siguientes medidas: | 27 KV*8 | 1a | El valor de la energía | Para 123 KV y menos que el SIG |
| Se aplicarán las siguientes medidas: | 27 KV*10 | 1a | Las demás: | Para 145 KV y menos GIS |
| Se aplicarán las siguientes medidas: | 275 KV | 2A | 275 KVA | Para 170 KV y menos que el SIG |
| Los requisitos especiales pueden hacerse por orden. | ||||

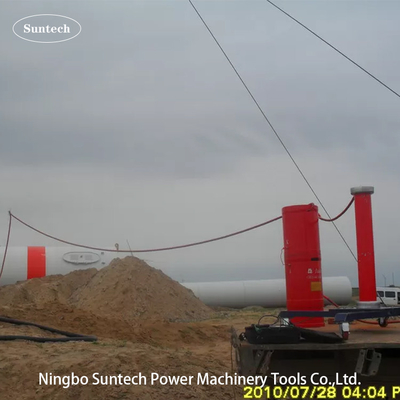

2. Para ensayo in situ del cable XLPE de 45 KV
| Modelo | Válvulas de tensión | Corriente de salida nominal | Capacidad de producción nominal | Aplicación máxima |
| Se trata de un documento de identificación de la empresa. | Las demás: | 2A | 108 KVA | Cables de 45 kV ≤ 1 km |
| Se trata de un documento de identificación. | Las demás: | 4A | El valor de la energía | Cables de 45 kV ≤ 2 km |
| Se trata de un sistema de control de las emisiones de CO2 | Las demás: | 6A | 324 KVA | Cables de 45 kV ≤ 3 km |
| Se trata de un sistema de control de las emisiones de CO2 | Las demás: | 8A | Las demás: | Cables de 45 kV ≤ 4 km |
| Se trata de un sistema de control de las emisiones de CO2 | Las demás: | 10A | Las demás: | Cables de 45 kV ≤ 5 km |
| Se aplicará el procedimiento siguiente: | Las demás: | 20A | El valor de las emisiones de CO2 | Cables de 45 kV ≤ 10 km |
| Los requisitos especiales pueden hacerse por orden. | ||||
3. Para ensayo in situ del cable XLPE de 66 KV
| Modelo | Válvulas de tensión | Corriente de salida nominal | Capacidad de producción nominal | Aplicación máxima |
| Las demás partidas | Las demás: | 2A | Las demás: | Cables de 66 kV ≤ 0,5 km |
| Se aplicará el procedimiento siguiente: | Las demás: | 4A | Las demás: | Cables de 66 kV ≤ 1 km |
| Se trata de un sistema de control de la calidad. | Las demás: | 8A | 640 KVA | Cables de 66 kV ≤ 2 km |
| El número de unidad es el siguiente: | Las demás: | 12A | 960 KVA | Cables de 66 kV ≤ 3 km |
| Se trata de un sistema de control de la calidad de los productos. | Las demás: | 16A | 1280 KVA | Cables de 66 kV ≤ 4 km |
| Se trata de un sistema de control de la calidad. | Las demás: | 20A | El valor de las emisiones de CO2 | Cables de 66 kV ≤ 5 km |
| Se aplicará el procedimiento siguiente: | Las demás: | 40A | 3200 KVA | Cables de 66 kV ≤ 10 km |
| Se aplicará el procedimiento siguiente: | Las demás: | Las demás: | Las demás: | Cable de 66 kV≤20 km |
| Los requisitos especiales pueden hacerse por orden. | ||||
X. Tabla estándar de ensayos de aislamiento en el sitio de la IEC 62271-203:2011 para SIG
XI. Tabla estándar de ensayos de aislamiento en el sitio de la CEI 60840:2011 para el cable XLPE
