I. Descripción del producto

Prueba de resistencia al voltaje inducido (IVWT), también llamada prueba de resistencia al sobrevolución inducida, ACSD, ACLD, DVDF, es una de las pruebas dieléctricas más importantes de transformadores de potencia.El IVWT es necesario para ensayos de rutina y pruebas de aceptación en la instalación de un transformador de potencia de 110KV..

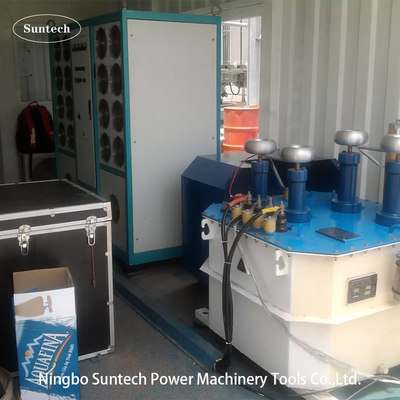

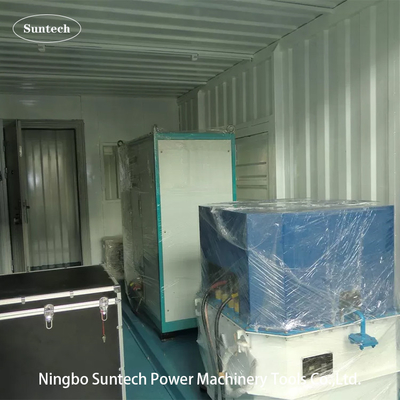

El sistema de prueba de resonancia conectado en serie FKWJF-300 de potencia de frecuencia variable de descarga no parcial está compuesto por una potencia de frecuencia variable de descarga no parcial, un transformador step-up,reactor de compensación y divisor de voltaje capacitivoEl sistema de prueba de tensión de resistencia inducida del transformador realiza el ensayo en forma de inducción.Se aplicó voltaje al lado LV del objeto de prueba y produjo la gran corriente de excitación mediante el cambio de la frecuencia del circuito de prueba con la aplicación del principio de resonancia paralelaEl sistema de prueba de resonancia conectado en serie está compuesto por una fuente de energía de frecuencia variable, un transformador de excitación, un reactor HV y un divisor de voltaje capacitivo.El condensador y el reactor del objeto de prueba formaron una conexión de resonancia en serieEl divisor de voltaje está conectado en serie con el objeto de ensayo y se utiliza para medir el voltaje de resonancia y actúa como señal de protección contra sobrevoltaje.
El sistema de ensayo no tiene un problema de gran corriente de arranque.La fuente de alimentación de pequeña capacidad puede cumplir el ensayo equivalente a 30 a 60 veces la fuente de alimentaciónEsto resolvió en gran medida el problema de la escasa capacidad de potencia de prueba en el sitio.

Los sistemas FKWJF de 300 kW pueden proporcionar una sola fase+35KV /150Hz~200Hz de corriente alterna para probar el rendimiento de aislamiento de los transformadores de potencia de hasta 630 MVA/220 kV entre giros de bobinas, capa a capa, es decir, aislamiento menor,incluido el aislamiento uniforme y no uniforme.

Junto con el analizador PD de 2 o 4 canales y sus accesorios, el modelo FKWJF400KW también se puede utilizar para la prueba de voltaje inducido con medición de descarga parcial (IVPD).Divisores HV y sus accesorios, también puede realizar pruebas de tensión de resistencia de CA aplicada a través de circuitos de resonancia LC dentro de 20 ~ 300Hz.

II. Principales características

• El dispositivo es seguro y confiable, que integra todo tipo de protecciones, incluyendo protección contra el sobrevoltado, protección contra el exceso de corriente, protección contra la descarga (descomposición),protección después de que la potencia de ensayo haya fallado, protección contra arranque a tensión cero, protección contra sobrecalentamiento, etc. Cuando cualquiera de las condiciones anteriores
• Cuando se hayan activado las medidas de protección, el dispositivo bloqueará la salida de voltaje de ensayo y apagará la potencia del circuito principal para garantizar la seguridad del personal de ensayo, del objeto de ensayo y del sistema de ensayo.
• La operación es fácil y conveniente con una simple conexión.
• Pequeño en tamaño, ligero en peso, manejo flexible que es adecuado para uso en el campo.
• Adopta el control de microcomputadora, que tiene una buena estabilidad de salida y una alta confiabilidad.
• La distorsión de la onda senoidal de alta tensión de salida es inferior al 1%, lo que no daña el objeto de ensayo.

III. Directriz de ensayo

Nota: La figura anterior es el circuito de conexión para el ensayo de tensión de resistencia inducida y detección de PD al transformador de potencia

Durante el ensayo de PD y el ensayo de resistencia al voltaje inductivo, el transformador probado es similar a un objeto de ensayo capacitivo grande.La corriente reactiva capacitiva del transformador es compensada por la corriente inductiva del reactor compensadorLa fuente de alimentación de frecuencia variable proporciona a todo el sistema una pérdida activa y una pequeña parte de pérdida reactiva.El divisor de voltaje está instalado en el terminal de salida HV del transformador de excitación. Mide el voltaje del lado LV (bajo voltaje) del transformador principal con un voltímetro de pico y calcula el voltaje del lado HV de acuerdo con la relación de voltaje del transformador principal.

La capacitancia de buje del transformador principal se utiliza como condensador de acoplamiento.

Nota: La figura anterior es un circuito de conexión para voltaje de resistencia de CA aplicado con principio de resonancia LC.

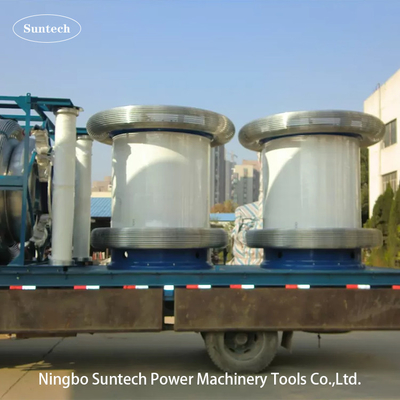

IV. Principales componentes
