Lugar de origen: | Ningbo, China |
Nombre de la marca: | Ningbo Suntech Power |
Certificación: | ISO9001 |
Número de modelo: | Sección CHX(LYY) |
Cantidad de orden mínima: | Una unidad |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Exportación de caja de madera estándar sin fumigación |
Tiempo de entrega: | 45 a 60 días hábiles |
Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
Capacidad de la fuente: | 2 series / 2 meses |
Principio del ensayo: | Circuito de resonancia de inductancia variable | Utilización: | Prueba de resistencia a la tensión de CA en el sitio para HV GIS o CVT |
---|---|---|---|
Características de diseño: | Instalación rápida y reciclaje rápido, PD gratis | Componente: | Reactor de prueba, consola de control, regulador de tensión, divisor de tensión estándar |
Frecuencia del ensayo: | Las emisiones de gases de efecto invernadero | Ciclo de trabajo: | 15 minutos |
Exactitud de la prueba: | No Menos del 1,5% | Forma de onda de la salida: | Buena onda senoidal |
Especial para: | Prueba in situ para HV o EHV GIS, CVT | Modo de uso del reactor: | Un cuerpo y un tipo hidráulico para el mantenimiento y el reciclaje |
Norma de ensayo: | El uso de los sistemas de información geográfica (SIG) en los sistemas de información geográfica | ||
Alta luz: | Sistema de ensayo de resonancia CA de inductancia variable,Sistema de ensayo de resonancia de CA hidráulico |
Conjunto de prueba de resistencia a la tensión con resonancia de inductancia variable, Conjunto de prueba HV de tipo hidráulico con resonancia, Prueba CVT
I. Aplicación:

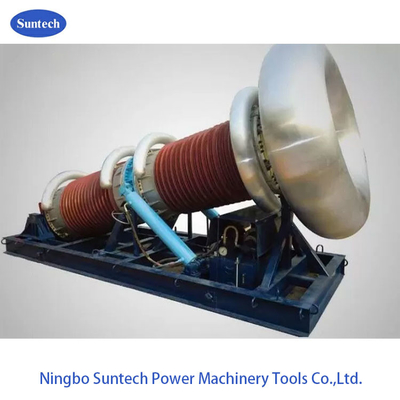

Los dispositivos de prueba de resonancia de la serie de elevación automática hidráulica CHX-LYY se aplican principalmente a la resistencia al voltaje CA y a la detección de descargas parciales de aparatos eléctricos de alto voltaje no superiores a 800 KV.Especialmente adecuado para ensayos de calibración de campo para diferentes niveles de CVT y ensayos de resistencia al voltaje CA para diferentes niveles de HV.GIS y GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyEl uso de la tecnología en el campo de los ensayos en el campo de la tecnología de la información y de la comunicación es una de las características de la tecnología de la información y la comunicación.
II. Ámbito de aplicación
Se utiliza para la fuente de alimentación de alta tensión libre de PD de frecuencia de potencia para el ensayo de calibración de campo de la diferencia angular y el error de relación de CVT.
Se utiliza para el ensayo de resistencia al voltaje CA y el ensayo PD de HV.GIS, HV.GIL, HV.switch, inductor mutuo y bujes con voltaje no superior a 800KV
III. Principales componentes:
IV. Estancia firme y Figura de reciclado
1.Diseño de múltiples conexiones para ambos reactores capaces de satisfacer la salida de alta tensión de frecuencia de potencia requerida por la calibración de campo para CVT por debajo de 50 Hz.
2.Combinar con una fuente de alimentación de frecuencia variable para completar la prueba de resistencia al voltaje CA para equipos eléctricos como GIS, interruptor,
inductor mutuo, aislante de 110KV a 500KV.
VI. Datos técnicos generales:
Capacitador nominal: 400 KVA y 1000 KVA
Voltagem nominal: 400 KV 800 KV
Corriente nominal: 1A ∼ 2A
Potencia de trabajo: alimentación monofásica 380V,50Hz/60Hz
Valor del factor de calidad del sistema: Q ≥ 50
Ciclo de trabajo y aumento de la temperatura: después de 15 minutos de funcionamiento nominal, el aumento de la temperatura de enrollamiento ≤ 65K
Ruido: ≤ 65 dB
Altitud: ≤ 3000 m
Temperatura del ambiente: -25°C ~ 45°C,humedad relativa ≤ 90%,sin condensación
Tamaño: véase la figura anterior
VI.Accessorios
VII. Otros modelos típicos
Modelo | Válvulas de tensión | Corriente de salida nominal | Capacidad de producción nominal |
Aplicación (A partir de los 45 Hz) |
Las emisiones de CHX-LYY se calcularán de acuerdo con el método de ensayo de las emisiones de CHX. | Las demás: | 2A@200KV | El valor de las emisiones de CO2 | Para la clase GIS de 132 KV y menos |
1A@400KV | Para la clase CVT de 132 KV y menos | |||
Las emisiones de CHX-LYY se calcularán en función de las emisiones de CHX-LYY. | Las demás: | 4A@200KV | El valor de las emisiones | Para la clase GIS de 132 KV y menos |
2A@400KV | Para la clase CVT de 132 KV y menos | |||
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros es el valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros. | El valor de las emisiones de CO2 | 2A@400KV | El valor de las emisiones | Para la clase SIG de 400 KV y menos |
1A@800KV | Para la clase CVT de 400 KV y menos | |||
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | Las demás: | 4A@400KV | El valor de las emisiones de CO2 | Para la clase SIG de 400 KV y menos |
2A@800KV | Para la clase CVT de 400 KV y menos | |||
Los requisitos especiales pueden hacerse por orden. |
