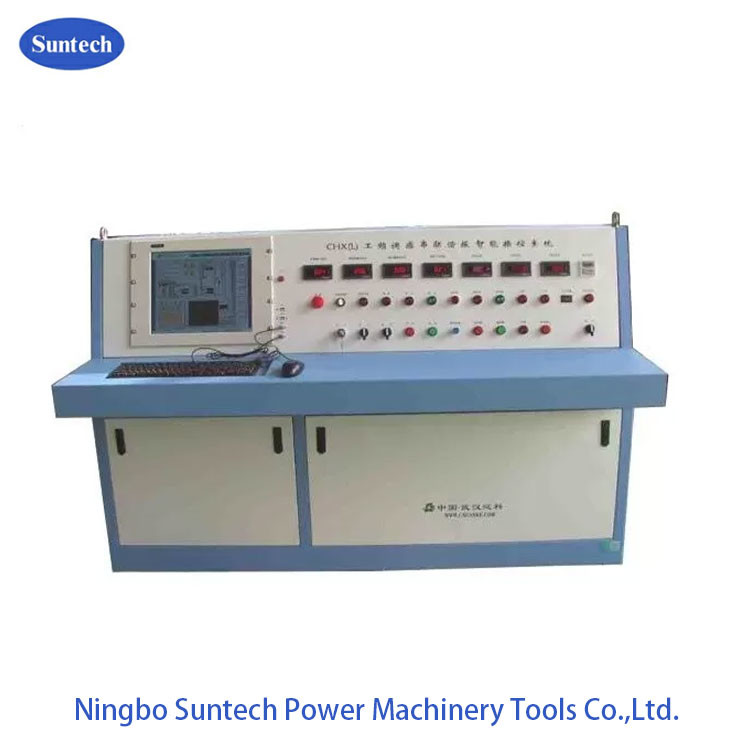

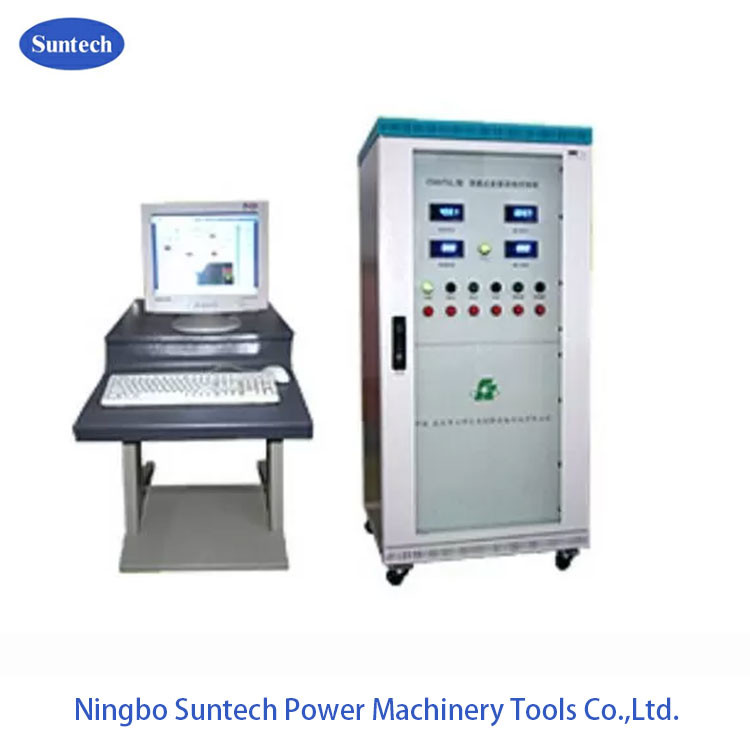

Sistema de prueba de resonancia de 380 V CA Unidad de control inteligente de resonancia de frecuencia de potencia

V. Datos técnicos generales:

1. Modo de circuito resonante: resonante en serie con inductancia variable
2. Modelo de sistema: hecho a pedido
3. Fuente de alimentación de entrada: 380 ± 10% ((singla fase),50Hz/60Hz
4. Capacidad de producción nominal: hecha a pedido
5. Ventaja de salida nominal:hecho a pedido
6. Corriente de salida nominal: hecha a pedido
7. Rango de frecuencias: 50/60 Hz
8. Forma de onda de voltaje de resonancia de salida: onda senoidal pura
9. THD de la forma de onda de salida: ≤ 1%
10. Nivel de aislamiento: menos de 1,1 veces y manteniendo 1min, normal
11. Ciclo de trabajo: 180 minutos en condiciones de trabajo inferiores a la corriente nominal;
12. Nivel de ruido: no superior a 65 dB
13. Estructura del reactor: sumergido en aceite con tipo de tanque de hierro, inducción ajustable

VI. Descripción de las funciones

1. Función de control remoto e indicación para la brecha del núcleo de hierro del reactor:El sensor de brecha está instalado en el reactor, que lee directamente la brecha del núcleo de hierro en la consola para guiar el funcionamiento.El interruptor de limitación del espacio y el indicador también están instalados.
2. Función de desaceleración automática cuando el tiempo de resistencia es superior: el tiempo de conmutación adopta un temporizador numérico.
3. Si el regulador de voltaje no está en posición cero, entonces el botón de salida HV no se puede cerrar,Asegurando que el sistema avance desde cero.
4. Protección de sobrecorriente:El sistema está equipado con un relé de sobrecorriente, que es de alta antiinterferencia, acción rápida, protección del objeto de prueba contra el daño por sobrecorriente.
5. Funciones de protección contra el sobrevoltado y el flash-over del objeto de ensayo: Este sistema utiliza una placa electrónica de protección contra el sobrevoltado y el flash-over, protege al objeto de ensayo contra el sobrevoltado y el flash-over.Es rápido., estable y fiable, superando la inestabilidad, gran discreción y el ajuste incómodo de la tensión de protección de la brecha esférica.Display digitalLa protección contra el flashover muestra la variación accidental del retraso de caída de la señal de descarga, la compara con la señal básica y determina.Es de alta precisión., evitando posibles errores en el movimiento por variación accidental de retraso creciente.
6. Función de monitoreo en tiempo real de los datos de ensayo: Es capaz de monitorear el voltaje lateral HV, la corriente y el voltaje lateral LV, la corriente, que es una visualización más directa del estado de ensayo.
7. Display digital de la función de resonancia y bloqueo del circuito cuando no sea de resonancia y intensificar:
8. Puede mostrar directamente el estado de resonancia del sistema por factor de potencia. Si el sistema no está en el punto de resonancia, debe presionar el botón cerrar para intensificar. Cuando el sistema se ajusta a la resonancia,suelta el botón cerrar, haga clic en el botón subir/bajar para subir o bajar.
9. Parada de emergencia: “Activar” interruptor del freno de emergencia.la energía principal será cortada inmediatamente para proteger la seguridad del personal de ensayo y el equipo.
