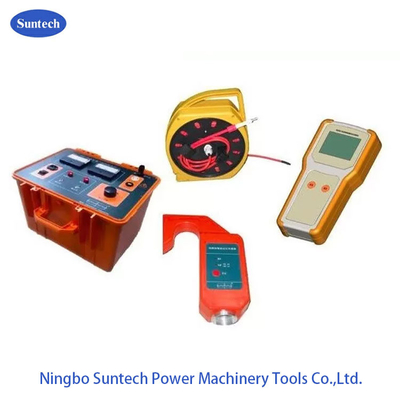

Equipo de medición de alto voltaje duradero, equipo de localización de fallas en cables

Teste de localización de identificadores de cables subterráneos, de tuberías y cables subterráneos

I. Aplicación y descripción

1. Aplicar a un sistema de distribución de energía de conexión a tierra de corriente neutra pequeña.

2Se utiliza para detectar la falla de conexión a tierra metálica sobre la línea de la cabeza, falla de conexión a tierra de arco, falla de conexión a tierra de resistencia y así sucesivamente.

3. Funcionable para línea rota, aplicar para la línea de la rama

4. señal de frecuencia ultrabaja para evitar la influencia del condensador.

5Recreación de fallas por señal de alto voltaje, fácil de localizar

6Transmisor seguro por función de cortocircuito

7Sensor de alta sensibilidad, diseño abierto y fácil de colgar en la línea

8Transmisión inalámbrica, segura y fiable

9. Fuente de alimentación flexible. El transmisor funciona con energía eléctrica y generador eléctrico. El sensor y el receptor funcionan con batería seca.

10Ligero y fácil de llevar.

11El receptor tiene una gran interfaz de pantalla LCD que puede mostrar la forma de onda actual y el valor actual

II. Datos técnicos

1Precisión de ubicación:0.2m

2Especificación del transmisor:
tensión de circuito abierto: onda fundamental válida entre 0 y 28 kV
Corriente de cortocircuito: onda fundamental válida entre 0 y 35 mA ((impulso CC, valor máximo 100 mA))
frecuencia de salida:1Hz

3Distancia de comunicación entre receptor y transmisor:≥ 30 m

4Potencia del transmisor: 220 V CA o generador eléctrico

5Potencia del transmisor: máximo 900 W

6- Energía del sensor: tres baterías alcalinas AAA.

7. Fuente de alimentación del receptor: cinco baterías alcalinas AA

8Dimensiones: transmisor 455mmx355mmx310mm
Sensor de 180 mmx100 mmx35 mm
Receptor 205 mmx200 mmx35 mm

9Peso: transmisor 15 kg
Sensor 0,45 kg
Receptor 0,45 kg

10Condición de trabajo:

Temperatura entre -10°C y 40°C

Humedad del aire entre el 5 y el 90%

Altitud ≤ 4500 m

III. Ventaja técnica

1. Buena solución de la localización de la falla de fase única a la tierra
2. Se aplica al sistema de energía de conexión a tierra de corriente baja de la línea aérea.
3. Se utiliza para identificar la falla de tierra cuando la línea se rompe cuando la falla de conexión a tierra de fase única suceden
