Conjunto de probador de fallas de cables de caja resistente, rastreador de cables subterráneos de detección de profundidad

Teste de localización de identificadores de cables subterráneos, conjunto de pruebas de fallas de cables, Teste de localización de cables

I. Aplicación:

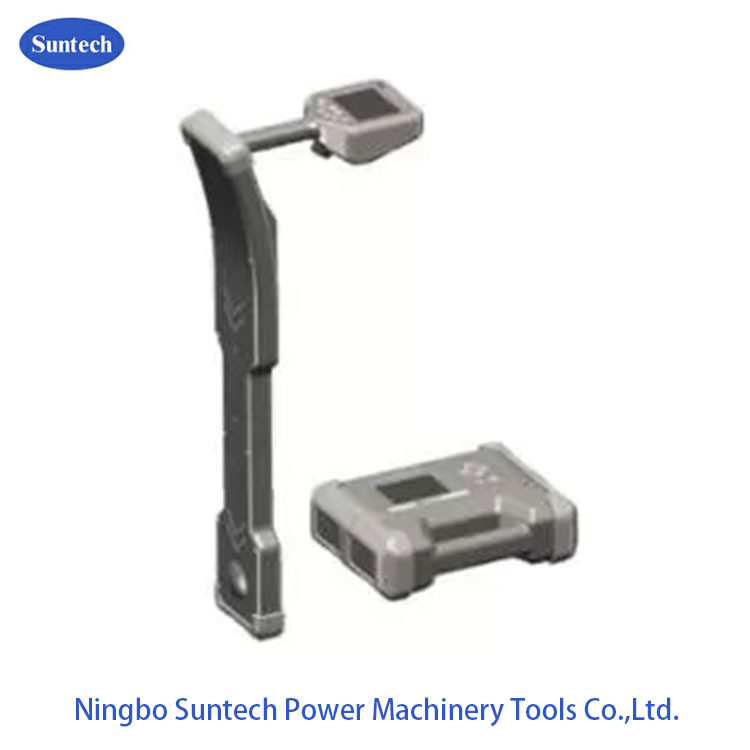

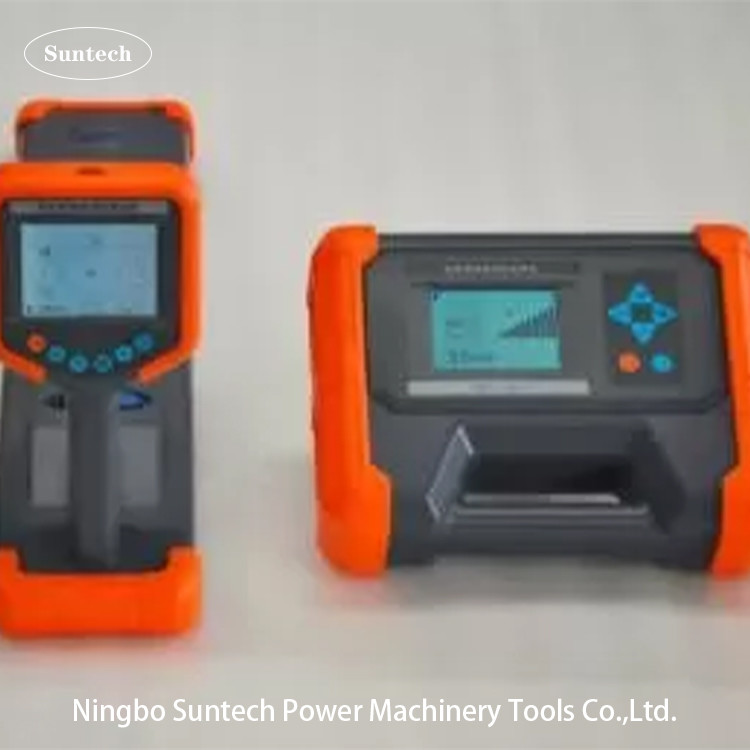

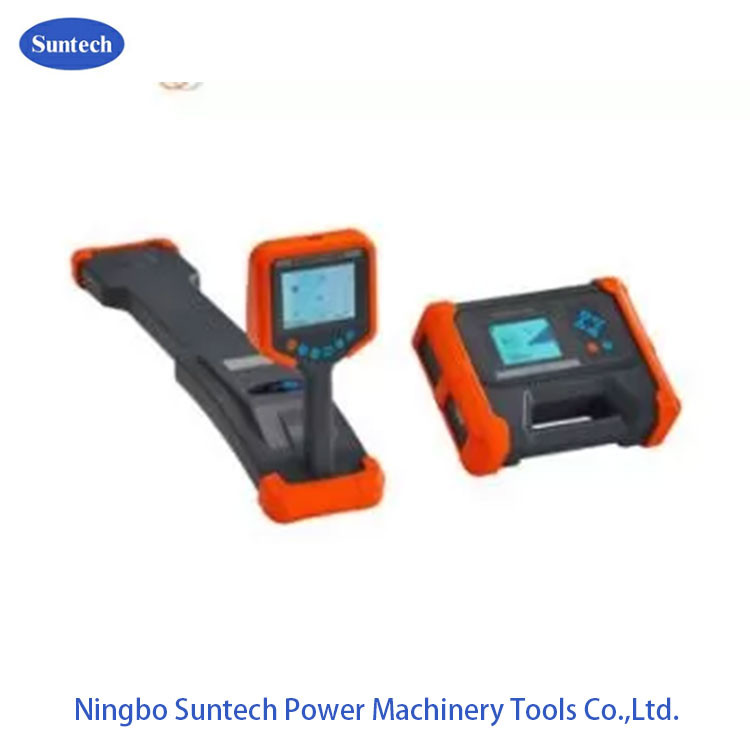

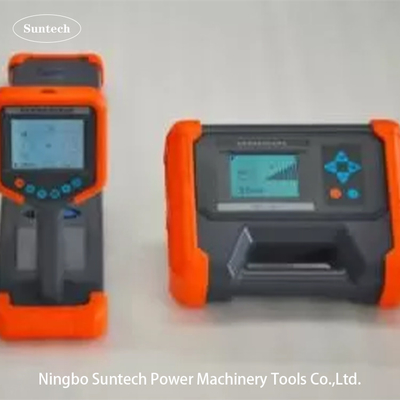

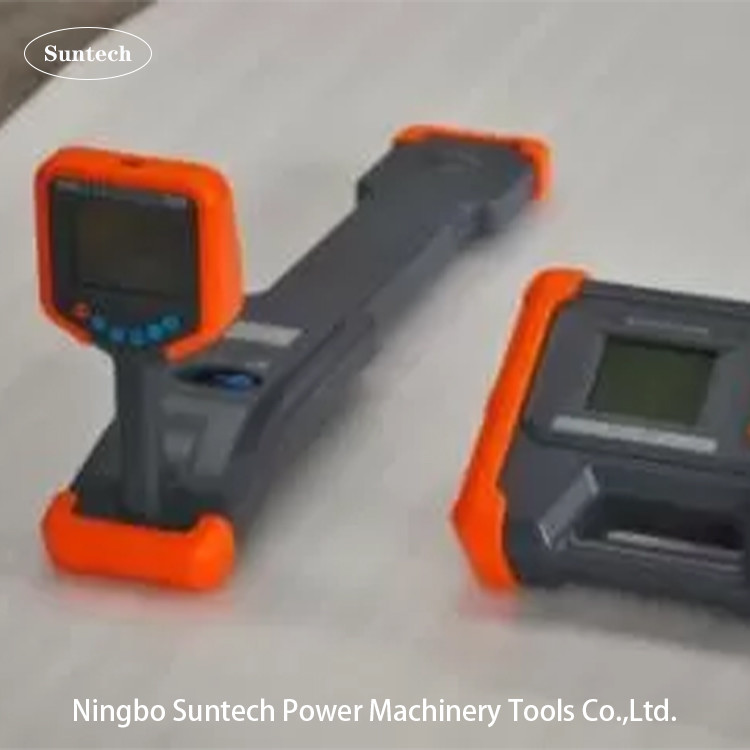

El probador de rastreo de cables CTT1000 es un sistema de detección de tuberías subterráneas de metal de alto rendimiento compuesto por transmisores y receptores de señal.inspección de tuberías y medición de profundidad de tuberías metálicas y cables subterráneosPuede llevar a cabo la identificación de la singularidad con una variedad de accesorios seleccionados, así como el daño del aislamiento de tuberías y la búsqueda de algunos tipos de fallos de cables

II. Características

1. Visualización de la brújula: muestra de forma intuitiva la ubicación de la tubería y las direcciones izquierda y derecha.

2. Seguimiento de indicaciones verdaderas y falsas: medición de la dirección de la corriente, seguimiento de indicaciones de error correctas, eliminación de interferencias de línea (algunas frecuencias).

3. Las mediciones de profundidad y corriente pueden mostrar la curva histórica de intensidad de la señal.

4. Procesamiento de muestreo de alta precisión totalmente digital: estable y confiable, sensibilidad ultra alta, fuerte capacidad antiinterferencia,puede suprimir completamente la frecuencia de potencia y la interferencia armónica de cables y tuberías de corriente adyacentes.

5. Detección de cable en marcha: pinzas de transmisión de alto rendimiento, señal de salida de acoplamiento máxima al cable en marcha.

6. Identificación del cable/ducto: las abrazaderas flexibles (opcionales) son fáciles de usar y dan resultados de identificación claros; los estetoscopios (opcionales) pueden utilizarse cuando no es conveniente usar abrazaderas.

7. Detección de fallas en tierra: el refuerzo HV (opcional) aumenta el voltaje de salida máximo a 1000V, utiliza el marco A (opcional) para localizar los puntos de rotura del aislamiento de tierra de la tubería,No hay necesidad de ajustar el ceroLa flecha indica la dirección del punto de falla.

8. Frecuencias de detección múltiples: detección activa y detección pasiva.

9. Una variedad de salida de señal del transmisor: salida de conexión directa, salida de acoplamiento de abrazadera, inducción de radiación.

10. Alta potencia de salida del transmisor, salida múltiple ajustable, coincidencia y protección automática de la impedancia.

11. Con un grupo de baterías de iones de litio de gran capacidad,

12. Un estuche robusto, ligero y portátil.

III. Parámetro técnico

Transmisor

1. Modo de salida: salida de conexión directa, inducción de radiación, salida de acoplamiento de la abrazadera (opcional), refuerzo HV de localización de fallos (opcional).

2. Frecuencia de salida: 640 Hz (frecuencia compuesta), 1280 Hz (frecuencia compuesta), 10 kHz, 33 kHz, 82 kHz, 197 kHz.

3. Potencia de salida: Max.10W, 10 marchas ajustables, coincidencia automática de impedancia.

4. Voltado de salida de conexión directa: máximo 150 Vpp.

5. Sobrecarga y protección contra cortocircuito.

6. Interfaz hombre-máquina: pantalla LCD de matriz de puntos 320 x 240.

7. Batería incorporada: batería de iones de litio 18650 de 4 secciones, nominal 7.4V, 6.8Ah.

Receptor

1. Modo de entrada: bobina receptora incorporada, CTs de sujeción flexibles (opcional), estetoscopio (opcional), dispositivo de detección de fallos de tipo A (opcional).

2. Frecuencia de recepción:Frecuencia de detección activa para tubos: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Frecuencia de potencia Frecuencia de detección pasiva: 50Hz/60Hz y 250Hz/300Hz (configurable por el usuario).Frecuencia de detección pasiva de RF: la frecuencia central es de 10kHz, 33kHz, 82kHz respectivamente.

3. Modo de detección de tuberías: método de pico ancho, método de pico estrecho, método de valle de sonido.

4. Modo de identificación de los cables: TC de sujeción flexible (opcional) de identificación automática y medición de corriente, identificación por estetoscopio (opcional).

5. Display LCD de 320*240, muestra la amplitud de la señal, la dirección izquierda/derecha, la indicación correcta/falsa, la curva de historial de la intensidad de la señal, la profundidad, la corriente y el resultado.

6. Batería incorporada, 2 secciones 18650 batería de iones de litio, calificada 7.4V, 3.4Ah.

Las demás

1. Dimensión: Transmisor 280*220*90mm, receptor 680*277*120mm.

2. Peso: el transmisor 2.3 kg. el receptor 2.0 kg.

3. Cargador: entrada AC100-240V, 50/60Hz, salida DC 8,4V,2A/3A.

4. Condición de trabajo: temperatura -10-40°C, humedad 5-90% RH, altitud <4500m.

IV. Accesorios estándar

V. Accesorios opcionales (especificar en el momento del pedido)
