Herramientas Co., Ltd. de la maquinaria del poder de Ningbo Suntech
Fabricante y exportador profesionales de campo de Electric Power
 |
| Lugar de origen: | Ningbo, China |
| Nombre de la marca: | Ningbo Suntech Power |
| Certificación: | ISO9001 |
| Número de modelo: | S180 |
| Cantidad de orden mínima: | Una unidad |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Exportación de caja de madera estándar sin fumigación |
| Tiempo de entrega: | Entre 10 y 15 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 juegos / mes |
| Nombre del producto: | Prueba de identificación de cable sin alimentación | Appilcation: | Identificación de la secuencia de fases del cable de alta tensión |
|---|---|---|---|
| Alta luz: | Prueba de identificación de cable sin alimentación,Máquina de ensayo de alta tensión ISO9001,Medidor de la secuencia de fases del cable |
||
Teste de identificación de cable sin alimentación, identificador de cable, identificación de la secuencia de fases del cable de alto voltaje
I. Introducción del producto
El identificador de cables S180 está diseñado para que los ingenieros de cables de potencia y los trabajadores de cables resuelvan problemas técnicos con la identificación de cables.El usuario puede identificar con precisión uno de los cables de destino de múltiples cables a través del instrumento, y evitar serrar accidentalmente el cable y causar accidentes graves.La identificación del cable comienza con el funcionamiento en ambos extremos del cable y debe garantizar que los números dobles en ambos extremos del cable sean exactos.No importa cuán fiable sea la memoria del personal de campo, no es un sustituto de la identificación de instrumentos profesionales.Este producto solo es adecuado para la identificación in situ de cables que hayan sido apagados.Se prohíbe estrictamente conectar el identificador del cable al cable de corriente.

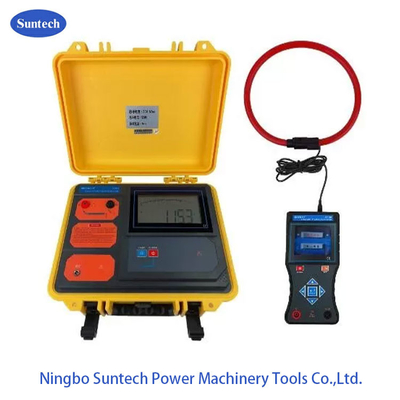

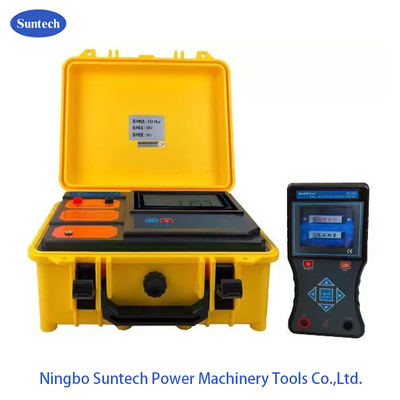

El transmisor utiliza el principio de corriente de pulso para inyectar una señal de corriente de pulso en el núcleo del cable.Esta corriente genera un campo electromagnético alrededor del cable de destino para su detección e identificación por el receptor y la abrazadera de corriente flexibleComo la corriente es direccional, la detección también es direccional. El transmisor adopta un diseño de caja de herramientas especial integrada, utilizando plástico de polipropileno como materia prima,añadir un nuevo relleno compuesto en un moldeado por inyección, que tiene una baja densidad, resistencia, rigidez, dureza, resistencia al desgaste, resistencia al calor y rendimiento de aislamiento.y el host LCD grande muestra la batería restante de potencia en tiempo real, y la luz de fondo blanca y la señal dinámica de la señal transmisora son claras a simple vista.
El receptor es un dispositivo portátil con una pantalla LCD a color de 3,5 pulgadas que muestra dinámicamente la información relevante actual.detección e identificación automáticas en tiempo real del cable de destino; con función de detección de voltaje CA, rango AC 0,01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductorsEl diámetro interno de la mandíbula es de aproximadamente 200 mm, y el cable de φ200 mm o menos puede ser sujetado. No es necesario desconectar la línea a probar, medición sin contacto, segura y rápida.
Nota especial: De acuerdo con el principio de diseño de este instrumento, el identificador del cable se limita al cable cuyo cable de destino es una falla de alimentación.Por favor, confirme que el cable de destino pertenece a este rango antes de usarPara la identificación, debe utilizar tanto el transmisor como el receptor de mano del instrumento.
II. Principio del producto
III. Características técnicas
1.Condiciones de referencia y condiciones de trabajo
| Contenido | Condición de referencia | Condiciones de trabajo |
| Temperatura ambiente | 23°C ± 1°C | -10°C ∼40°C |
| Humedad ambiental | 40% ∼ 60% | < 80% |
| Frecuencia de tensión medida | 50 Hz ± 1 Hz | 10 Hz ∼ 1000 Hz |
|
Tensión de funcionamiento del receptor
|
7.4V±0,5V | 7.4V±1V |
| Voltado de funcionamiento del transmisor | 11.1V ± 0,7V | 11.1V±1,5V |
| Campo eléctrico externo, campo magnético | Se debe evitar | |
| Posición del cable a ensayar | El cable bajo prueba está en el centro geométrico aproximado de la mandíbula | |
2.Especificación del transmisor
| Funciones | Generar señal de pulso de corriente; mostrar el voltaje restante de la batería |
| Fuente de alimentación | Batería de litio recargable de gran capacidad de 12,6 V CC, interfaz de carga de CC, completamente cargada durante aproximadamente 8 horas de funcionamiento continuo |
| Modo de muestra | Gran pantalla LCD muestra el voltaje restante de la batería, luz de fondo blanca |
| Voltagem de pulso | Las demás: |
| Corriente de pulso | Max. 30A (dependiendo del valor de la resistencia del bucle) |
| Frecuencia de pulso |
40 veces por minuto
|
| Ancho del pulso | 2 ms |
| Duración de la línea de ensayo | 3 metros |
| Temperatura de funcionamiento | -25°C a 60°C |
| Condición de almacenamiento | -20°C~50°C, ≤95%RH, sin condensación |
| Dimensión | Se trata de un sistema de control de velocidad. |
| Peso | 2.5 kg |
| potencia de la batería | Recuerde a la batería cuando la tensión de la batería sea inferior a 9,5 V |
| El aislamiento | ≥ 100MΩ entre la línea del instrumento y la carcasa de la envolvente |
| Adopta el estándar | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
3Especificación del receptor
| Utilización | Detección de la señal de pulso de corriente; medición del voltaje CA |
| Fuente de alimentación | Batería de litio recargable de gran capacidad DC 7.4V, interfaz de carga USB, completamente cargada durante aproximadamente 8 horas de funcionamiento continuo |
| Corriente nominal | Alrededor de 180mA máximo |
| Modo de muestra | 3Display LCD de color verdadero de 5 pulgadas, intensidad de señal de pantalla dinámica |
| Dimensión | Máquina anfitriona: 207 mm × 101 mm × 45 mm |
| Clampada de corriente flexible: el diámetro del cable es de aproximadamente 12,5 mm | |
| Diámetro interno de la bobina de la abrazadera de corriente flexible | φ200 mm |
|
Duración de la línea
|
longitud de conducción de la bobina flexible: 2 m |
| longitud del bolígrafo de la tabla de ensayo de tensión: 1 m (uno para cada uno de negro y rojo) | |
| Rango de detección | La bobina puede detectar una señal de pulso con una resistencia de bucle de 0 Ω a 2 kΩ. |
| Rango de ensayo de tensión | AC 0,01V ∼600V ((50Hz/60Hz) |
| Precisión del ensayo de tensión | ± 1% ± 1dgt |
| Tasa de detección | Aproximadamente 1 segundo / tiempo |
| Ajuste de las ganancias | Nivel 5, presione las teclas de flecha izquierda y derecha para ajustar el aumento de la señal |
| Brillo del LCD | Presione las teclas de flecha hacia arriba y hacia abajo para ajustar el brillo de la luz de fondo LCD |
| Apagado automático | Después de unos 15 minutos de encendido, el medidor se apaga automáticamente para reducir el consumo de batería. |
| tensión de la batería | Cuando el voltaje de la batería es inferior a 6,5 V, el voltaje de la batería es bajo y se muestra el símbolo para recordarle a la batería que cargue. |
| Temperatura y humedad de trabajo | -10 ° C ~ 40 ° C; bajo el 80% de Rh |
| Temperatura y humedad de almacenamiento | -10°C-60°C;menos del 70% de RH |
| Peso | Máquina anfitriona:370g ((con batería) |
| Clampada de corriente: 172 g | |
| El aislamiento | ≥ 100MΩ entre la línea del instrumento y la carcasa de la envolvente |
| Adopta el estándar | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |

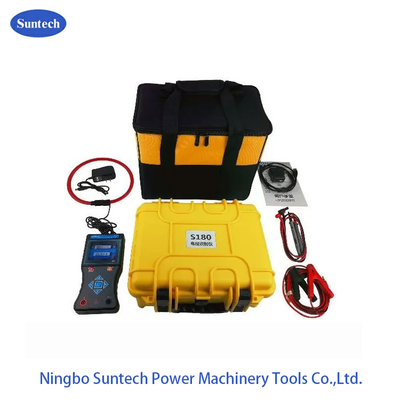

IV. Composición
Transmisor 1 conjunto
Sensor receptor 1 conjunto
Conjunto de herramientas 1
Línea de ensayo 2 piezas (rojo y negro)
Clampada de corriente flexible 1 pieza
Cargador USB de 9V, cable de carga 1 juego
12Cargador de 6 V 1 pieza
7Batería de litio de 4 V grupo 1 (dentro del probador)
11.1V Batería de litio 1 grupo (dentro del probador)
Manual, tarjeta de garantía, certificado 1 juego
Persona de Contacto: Peter
Teléfono: 86-13958364836
