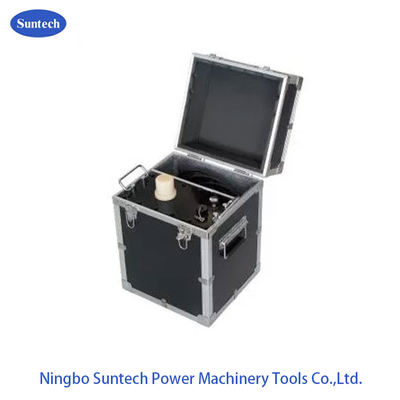

Name: Equipo de ensayo de cables de alta tensión de muy baja frecuencia
Brand: Ningbo Suntech Power
SKU: VLF-80KV/0,1 Hz
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (101 reviews)

Inicio Productos Recorte de alto voltaje del fusible

Equipo de ensayo de cables de alta tensión de muy baja frecuencia

Datos del producto:

Lugar de origen:	Ningbo, China
Nombre de la marca:	Ningbo Suntech Power
Certificación:	ISO9001
Número de modelo:	VLF-80KV/0,1 Hz

Pago y Envío Términos:

Cantidad de orden mínima:	Una unidad
Precio:	Negotiable
Detalles de empaquetado:	Exportación de caja de madera estándar sin fumigación
Tiempo de entrega:	días 15-20working
Condiciones de pago:	T/T
Capacidad de la fuente:	20 sistemas/mes

Contacto

Descripción detallada del producto

Principio del ensayo:	Muy baja frecuencia	Utilización:	Prueba de resistencia a la tensión
Objeto de prueba:	Cable y generador de 35 KV y menos	Componente:	Controlador, refuerzo HV, carga del condensador de compensación
Frecuencia del ensayo:	0.1Hz, 0.05Hz, 0.02Hz	Válvula de ensayo máxima:	0 ~ 80KV
Precisión:	± (3% de la escala completa +0,5 KV)	Max, trabajando.:	60 minutos
Alta luz:	Identificador del cable de baja frecuencia 80KV , Equipo de ensayo de cables de alta tensión 0.02Hz , Prueba de cables Vlf

Descripción detallada del producto

Principio del ensayo:	Muy baja frecuencia	El uso:	Prueba de resistencia a la tensión
Objeto de prueba:	Cable y generador de 35 KV y menos	Componente:	Control, refuerzo de alta tensión, carga del condensador de compensación
Frecuencia del ensayo:	0.1Hz, 0.05Hz, 0.02Hz, el tiempo de espera	Ventilación de ensayo máxima:	0 ~ 80KV
Precisión:	± (3% de la escala completa +0,5 KV)	Trabajo:	60 minutos
La luz alta:	detector de cable subterráneo , Identificador del cable de alta tensión

Equipo de prueba de cables de alta tensión de muy baja frecuencia, equipo de prueba de aceptación, probador de cables VLF

I. Aplicación:

El modelo VLF-80KV/0.1Hz está diseñado para realizar pruebas de tensión de resistencia in situ con tecnología de muy baja frecuencia parapotenciaGgeneradores o35KV y por debajo del cable de alimentación XLPE. En comparación con el conjunto de prueba Hipot en la frecuencia de potencia principal, el conjunto de prueba VLF HV solo necesita una capacidad de potencia de prueba mucho más pequeña ((En teoría, aproximadamente 1/500).Su tamaño y peso también se ha reducido mucho. Especialmente la aparición de vigilancia puede descubrir el aislamiento del generador fenómenos anormales tales como corona de superficie, descarga y así sucesivamente.

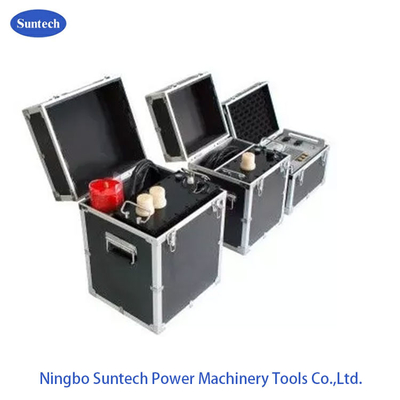

El conjunto de pruebas consta de una caja de control, dos potenciadores HV, un condensador de compensación y una barra de descarga.Tiene un rendimiento excelente..

Se prohíbe aumentar el voltaje sin carga, o conectar con carga resistiva. Si la capacidad de la muestra es inferior a 0.05uF, la forma de onda de salida del conjunto de prueba será mala.condensador opcional es necesario para conectar.

Hasta ahora, el conjunto de pruebas diseñado también forma muchosmodelo serializado diferenteDe acuerdo con diferentes aplicaciones de prueba de resistencia a través del número de configuraciones de refuerzo HV en cada conjunto, El modelo similar puede ver otro modelo típico en la siguiente cláusula.

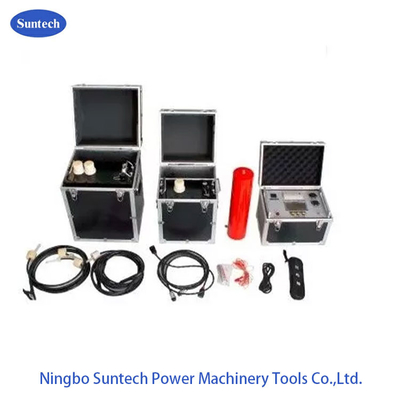

II. Lista de suministros de este modelo:

No	Descripción	Cantidad

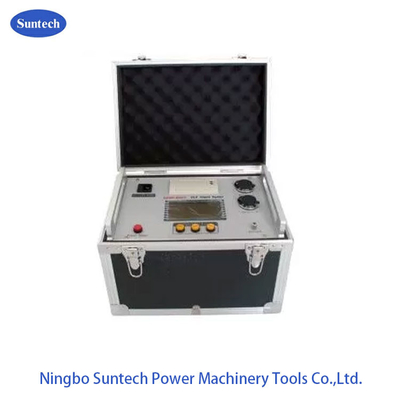

1	Unidad de medición y control VLF	1	Unidad
2	Refuerzo de alta tensión de 50 KV	1	Unidad
2	Refuerzo de alta tensión de 30 KV	1	Unidad
3	Rodas de descarga	1	Unidad
4	Capacitador de carga, 0,04 μF	1	Unidad
5	Cables de ensayo/conexión HV	1	conjunto
6	Cables de tierra	1	Unidad
7	20A Fuegos	5	Unidad
8	Papel de impresión	2	Unidad
9	Manual de trabajo	1	Unidad
10	Informe de ensayo de fábrica	1	Unidad

III. Características del producto

Conversión electrónica de frecuencia
Controlado por microprocesador
Dos amplificadores HV, con salida de 90KV en serie; o 40KV/50KV para uno solo
Display LCD de gran tamaño
Salida de onda senoidal
Protección contra sobresaltos, tiempo de acción inferior a 20 ms
Protección contra la corriente por encima del lado de entrada y salida, tiempo de acción inferior a 20 ms
La corriente de salida/forma de onda de voltaje se muestran directamente en el lado de alta tensión
Resistencia de limitación de corriente HV en el interior
Microimpresora en el interior
La tensión de salida no se verá afectada por la corriente capacitiva durante el ensayo debido al diseño de retroalimentación negativa de circuito cerrado.

VI. Modelo opcional y rango de ensayo:

Modelo	Válvula de voltaje máximo	Rango de medición	Peso	Rango de objetos de ensayo
El VLF-30	30 KV	0.1Hz, ≤ 1,1 μF	Control: 4 kg Refuerzo: 25 kg Tamaño: LWH 323174323	10 KV y menos de tensión Cable, generador
		0Se aplican las siguientes medidas:
		0.02 Hz, ≤ 5,5 μF
VLF-50: el tipo de vehículo	50 KV	0.1Hz, ≤ 1,1 μF	Control: 6 kg Refuerzo: 45 kg Tamaño: LWH 357210365	15.75KV y por debajo del voltaje cable, generador
		0Se aplican las siguientes medidas:
		0.02 Hz, ≤ 5,5 μF
El VLF-60	60 KV	0.1Hz, ≤ 1,1 μF	Control: 6 kg Refuerzo: 50 kg Tamaño: LWH 357220370	18KV y por debajo del voltaje cable, generador
		0Se aplican las siguientes medidas:
		0.02 Hz, ≤ 5,5 μF
VLF- 80	Las demás:	0.1Hz, ≤ 1,1 μF	Control: 8 kg Refuerzo: 90 kg Tamaño: LWH 357240390	Tensión igual o inferior a 35 KV cable, generador

V.Figura de conexión de ensayo

1. Para el cable XLPE con tensión de ensayo inferior a 80 KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. Para el estator del generador con una tensión de ensayo inferior a 50 KV
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Selección del modelo de ensayo

1- Para pruebas de cable

La fórmula de la tensión máxima de ensayo: Umax=3U₀,

- ¿ Qué?₀- ¿ Por qué?Tensión nominal monofásica del cable

Tiempo de prueba: 60 minutos

2. para el estator del generador

- ¿ Qué?_Prueba=1,414*βKU₀,

- ¿ Qué?_Prueba---- tensión de ensayo de pico de 0,1 Hz (kV);

β-------0,1 Hz y factor equivalente de voltaje de 50 Hz, tomando generalmente 1.2;

K------ Por lo general toma 1,3 a 1.5, por lo general toma 1.5;

Uo----- Los devanados del estator del generador tienen tensión nominal (kV):
