SI-30 Estante de tambor de conductor hidráulico 300KN Equipo de manipulación de bobinas de cable de trabajo pesado

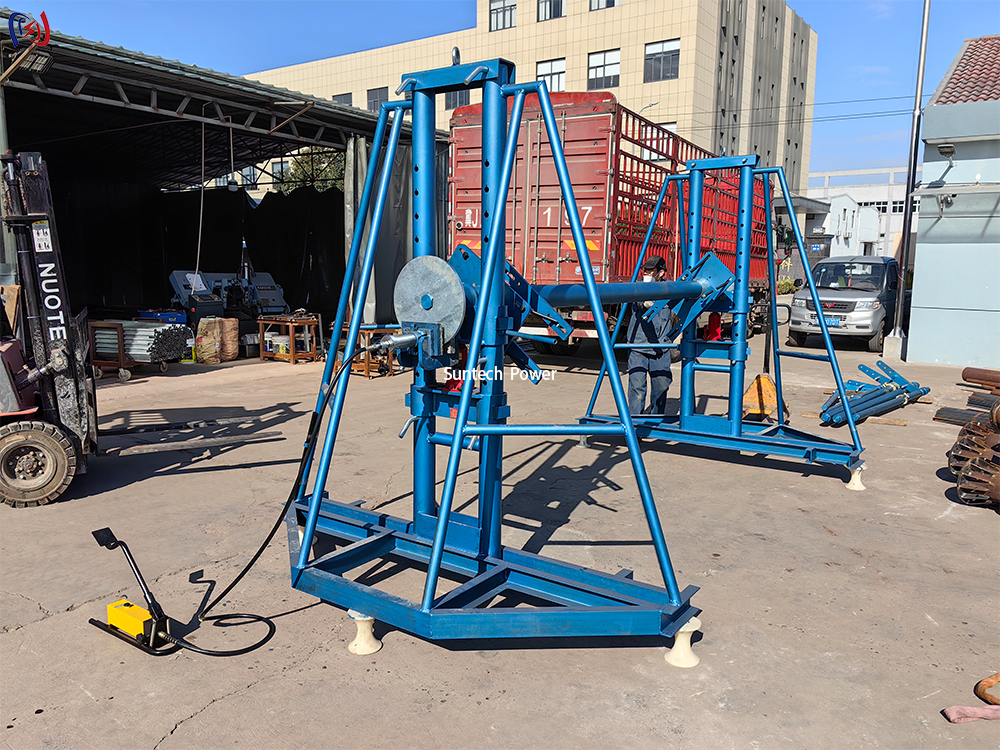

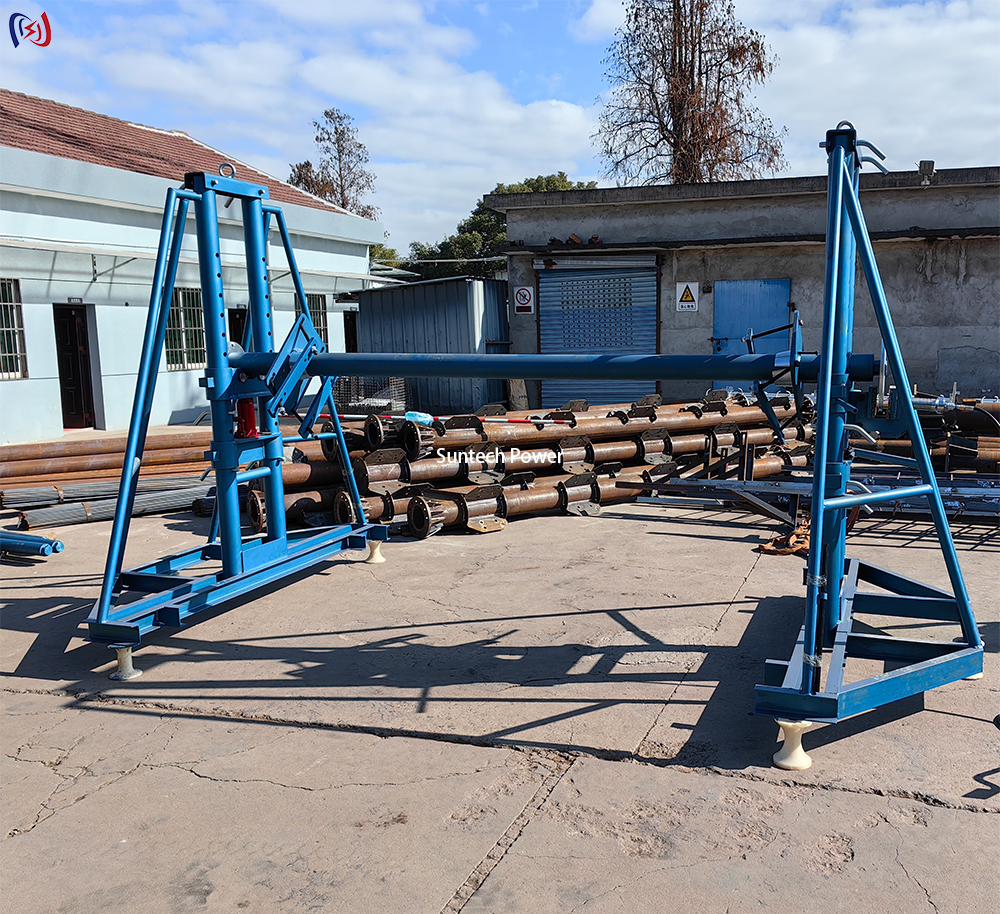

El soporte de tambor de conductor hidráulico SI-30 es una solución de manejo de materiales de trabajo pesado diseñada para levantar, colocar y despejar grandes cables de energía, conductores y carretes de alambre con un solo operador.Una bomba hidráulica eleva la cuna del tambor desde el nivel del suelo hasta la altura de trabajo, sustituyendo el rodamiento manual y el levantamiento que causan lesiones en la espalda y daños en la chaqueta.el SI-30 está calificado para una carga de 300KN y acepta carretes de conductores de hasta 5000 mm de diámetro y 3100 mm de ancho.
Especificaciones técnicas
| Punto de trabajo |
Parámetro |
Valor |
| 1 |
Modelo |
El SI-30 |
| 2 |
Carga nominal |
300 KN |
| 3 |
Diámetro del carrete aplicable |
≤ Φ5000 mm |
| 4 |
Ancho del carrete aplicable |
≤ 3100 mm |
| 5 |
Diámetro del agujero central |
Φ160 ∼200 mm |
| 6 |
Peso de uno mismo |
600 kg de peso |
| 7 |
Sistema de elevación |
Bomba hidráulica manual |
| 8 |
Material del marco |
Acero soldado de alta resistencia a la tracción |
| 9 |
Freno |
Freno de contra-tensión integrado |
| 10 |
Movilidad |
Ruedas de trabajo pesado, carrito móvil |
Guía de selección y rango de modelos
| Modelo |
Carga nominal (KN) |
Diámetro del carrete (mm) |
Ancho del carrete (mm) |
Agujero Φ (mm) |
Peso (kg) |
| El SI-5 |
50 |
≤ Φ2400 |
≤ 1600 |
76'103 |
172 |
| El SI-10 |
100 |
≤ Φ2700 |
≤ 1700 |
120 ¢ 135 |
230 |
| El SI-10A |
100 |
≤ Φ3400 |
≤ 1900 |
120 ¢ 135 |
230 |
| El SI-16 |
160 |
≤ Φ4000 |
≤ 2500 |
125 ¢ 200 |
325 |
| El SI-20 |
200 |
≤ Φ4000 |
≤ 2500 |
135 ¢ 160 |
450 |
| El SI-30 |
300 |
≤ Φ5000 |
≤ 3100 |
160 ¢ 200 |
600 |
Principales características y beneficios
Elevación hidráulica accionada
La bomba hidráulica manual eleva los pesos de los carretes hasta 300KN, lo que permite a un operador cargar y colocar tambores que de otro modo requerirían una grúa o una tripulación completa,eliminación de la principal causa de lesiones por elevación en el trabajo de cableado.
Pago controlado del cable
Un freno de contra-tensión integrado regula la velocidad y la tensión de desembolso, evitando el derrame de cables, torceduras y bucles sueltos, al tiempo que protege el conductor y el aislamiento durante la instalación.
Compatibilidad con carretillas anchas
Los brazos de cuna ajustables y una base ancha aceptan diámetros de bobina de 2400 mm a 5000 mm y orificios del núcleo de 76 mm a 200 mm, lo que permite que un soporte sirva el cable de distribución hasta el conductor de transmisión pesado.
Diseño móvil y estable
Las ruedas pesadas permiten que el soporte se enrolle entre los camiones de reparto y la superficie de trabajo, mientras que el marco soldado rígido se bloquea en una plataforma de pago nivelada y estable en el sitio.
Fabricación y garantía de calidad
Cada SI-30 es producido por un fabricante certificado ISO 9001 con más de 15 años de experiencia en equipos de ensamblaje de líneas de transmisión y manipulación de cables.Los marcos están fabricados en acero de alta resistencia con soldadura reforzada en todos los puntos de tensión, luego probado con carga a 1,25 veces la capacidad nominal antes del envío.Cada unidad está provista de un número de serie rastreable y un registro de inspección para que los ingenieros de adquisición y de obra puedan verificar la conformidad con la potencia declarada de 300KN..
Aplicaciones típicas
Diseñado para contratistas eléctricos, equipos de servicios públicos e instaladores de telecomunicaciones, el SI-30 admite la fijación de líneas aéreas, la colocación de cables subterráneos,Trabajos de subestaciones y tirón de cables industriales pesados en los que se deben manipular tambores de conductores grandes de manera segura y eficiente.
El soporte de tambor de conductor hidráulico SI-30 combina una capacidad de carga de 300KN, capacidad de bobina de 5000 mm y elevación hidráulica de un solo operador en una construcción de acero soldado duradero.Mecanizando la tarea más pesada y peligrosa en el manejo de cables, protege al personal, salvaguarda los activos valiosos de los conductores y mantiene productivos a los equipos de instalación.
