Banco de pruebas de transformadores integrados automáticos completos, sistema de prueba de transformadores de potencia

Banco de pruebas integrado de transformadores totalmente automático, sistemas de pruebas integrales de transformadores de potencia

I. Descripción y aplicación de los productos

Antes y después de la fabricación o el mantenimiento del transformador de potencia, se requieren las inspecciones de calidad y los ensayos de rutina necesarios.

Los sistemas de ensayo integral de transformadores de potencia se diseñan y utilizan para el propósito de ensayo anterior.Adopta un software completo y modular con computadora PLC e integra el contador de corriente adicional., el medidor de voltaje y el medidor de potencia para ser un banco de prueba de tipo de cuerpo, mejora enormemente la eficiencia de prueba, aplicabilidad y precisión de prueba.y imprimir el informe con una impresora externa.

Los sistemas de ensayo pueden fijar los elementos de ensayo de la siguiente manera:

1.1 Principales elementos de ensayo dentro del sistema

• ensayo de las características del transformador sin carga;
• ensayo de las características de carga del transformador;
• Prueba de resistencia a la tensión de corriente alterna de frecuencia de potencia;
• tres ensayos de tensión de resistencia inducidos por duplicación de frecuencia;
• ensayo armónico del transformador;
• ensayo de resistencia del transformador de corriente continua;
• En el caso de los transformeres, el valor de las emisiones se calculará en función de los valores de las emisiones de los transformeres.
• Pruebas de aumento de temperatura del transformador.

1.2 Elementos de ensayo asistidos fuera del sistema

• En el ensayo de resistencia de aislamiento del transformador, relación de absorción, índice de polarización;
• Sistema de análisis de aceite aislante del transformador;
• ensayo de pérdida dieléctrica del transformador;
• ensayos de descarga parcial;
• Pruebas de temperatura y humedad ambientales.

1. las condiciones de trabajo.3Capacidad de personalización para probar el transformador de potencia

• Capacidad: 360000 kVA o menos
• Nivel de tensión: 500kV,330kV,220kV,110kV, 35kV/10kV, transformadores de potencia de una sola fase y tres fases
• Precisión y rango de ensayo de unversal según el cuadro siguiente

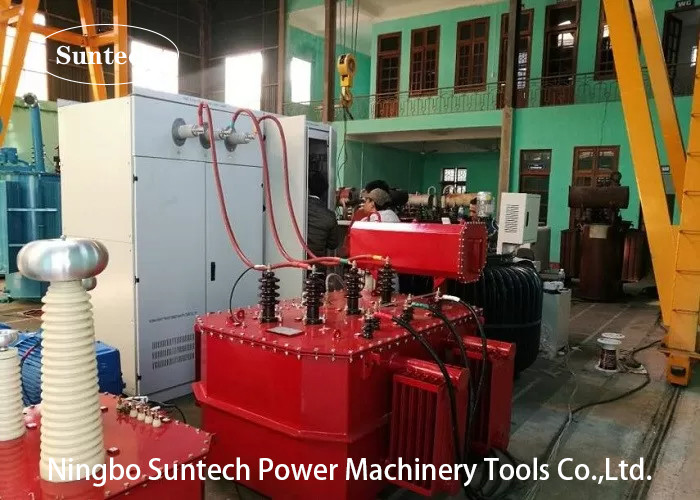

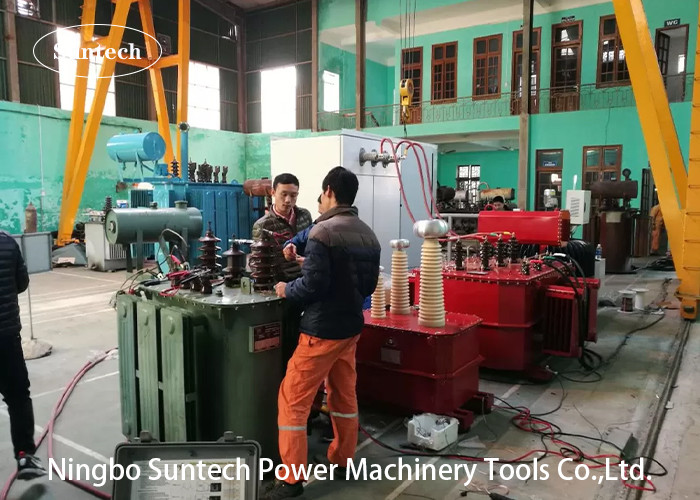

II. El sistema de ensayo comprende tres partes principales:

Estaciones de monitoreo del sistema de ensayo integrado del transformador (o nombres del gabinete de monitoreo y muestreo);

Cabina de control del sistema de ensayo integrado del transformador (o nombresCabina de control auxiliar);

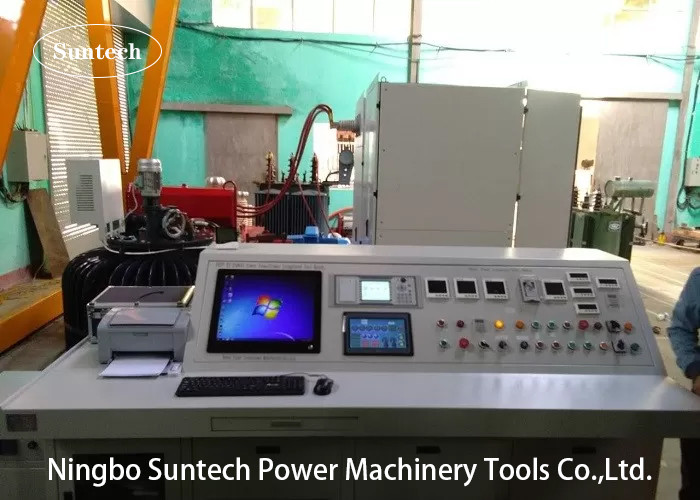

La plataforma de operación del sistema de ensayo integrado del transformador ((o nombres del banco de ensayo);

III. Estructura universal y características funcionales

• El sistema adopta el funcionamiento automático de la computadora y conserva la función de operación manual, puede utilizar el ratón o la pantalla táctil para completar la prueba,los datos de ensayo pueden cargarse automáticamente en el informe de ensayo después del ensayo final, se puede llamar automáticamente los datos de prueba originales simplemente introduciendo el número de datos.
• Seleccionar automáticamente la corriente de alto y bajo voltaje y el engranaje de voltaje después de los parámetros básicos del transformador de entrada (capacidad, lado de alto y bajo voltaje) mediante el teclado;
• Las partidas de acoplamiento y los elementos de acoplamiento de acoplamiento de acoplamiento de acoplamiento de acoplamiento.
• El regulador automático de elevación y el control automático de velocidad se detienen automáticamente a la corriente o voltaje nominal;
• Las instrucciones de corriente anormal automática, protección de voltaje y alarma;
• Adquisición automática de datos y almacenamiento automático de los datos, restauración automática de la máquina de estado inicial;
• Informe de prueba de la imprenta automática.
• Todos los parámetros de seguimiento y el diagrama vectorial se muestran en la misma pantalla de acuerdo con las normas internacionales
• Adopte un analizador de potencia de alta precisión para garantizar la precisión de la medición.El analizador de potencia es desarrollado por nuestra empresa y ha sido desarrollado con éxito por nosotros mismos y trabajó en el centro nacional de inspección de calidad de transformadores de China durante dos años.
• El sistema dispone de software, hardware, bloqueo del sistema y otras protecciones múltiples, adopta un diseño de cuerpo dividido, diseño separado en la parte del circuito de control de primaria y secundaria;
• El regulador de voltaje adopta tecnología de frecuencia variable para realizar ajustes arbitrarios en la velocidad del motor, mejorando en gran medida la eficiencia del trabajo y la precisión de los datos de prueba.
• El sistema puede realizar 31 pruebas de análisis armónico. .

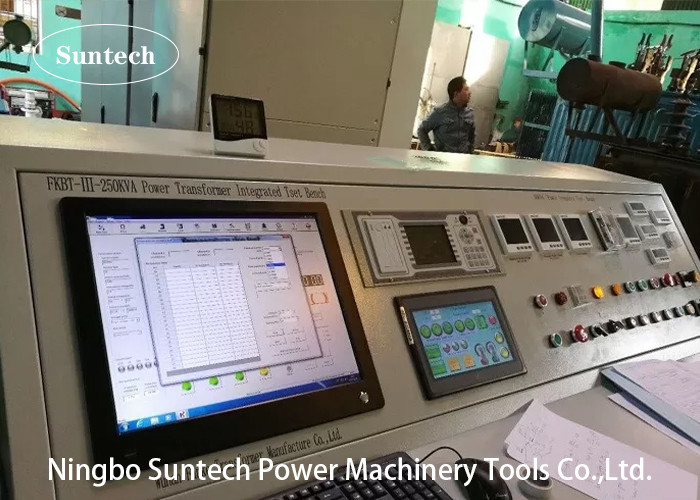

VI.Aplicación del modelo FKBT-III-250KVA (por ejemplo)

4.1. El sistema se aplica para el ensayo de transformadores de potencia, las especificaciones de los transformadores probados son las siguientes:

• Capacidad de ensayo: 2500 KVA o menos
• La tensión nominal del lado HV: 35KV,22KV
• Válvula de voltaje nominal del lado LV: 0,4 ~ 6KV
• El nivel máximo de impedancia: no más del 8%

4.2 El sistema tiene las siguientes funciones de ensayo:

4.3 Norma de referencia

4.4La configuración y el alcance de la oferta para la exportación
