Localizador de distancias de fallas de cable subterráneo, detector de fallas de cable de distribución 8G almacenamiento

Localizador de la ruta del cable subterráneo y la distancia de falla del cable, detector de fallas del cable de distribución

I. Aplicación:

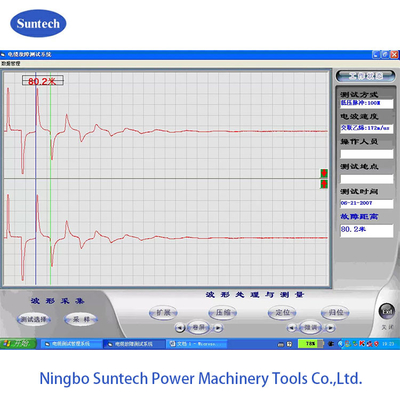

El localizador de distancia de falla de cable FKDL2000 es un tipo de aparato de prueba integrado, que está hecho del receptor de prueba de detección de fallas, generador de señal de rastreo de trayectoria de cable,receptor de señales de rastreo de trayectoria de cable y localizador de fallas de cable, etc.La máquina anfitriona, incluida la computadora integrada, el generador de pulsos de bajo voltaje y el procesador de datos,se utiliza para probar la distancia de falla y medir la longitud del cable y la velocidad de propagación de onda en el cable.La señal de onda senoidal con una frecuencia de 30KHz y un pico de amplitud de 30V producido por el generador de señales de trayectoria se utiliza para encontrar la trayectoria del cable.y se utiliza para encontrar el cable ruidoso y estimar la profundidad de enterramiento del cableEl localizador de fallas se utiliza para el posicionamiento exacto de fallas.La forma de detección de los tiene tres tipos deMétodo de impulso LV, método de flash-over HV de impulso, método de pulso múltiple.que se utiliza para proporcionar un voltaje de ruptura para aumentar el aislamiento dañado y fácil de reparar .

ElAparatos de ensayo integradosEs capaz de probar fallas de cables en diferentes niveles de voltaje por debajo de 35KV. Puede probar fallas de cables de diferentes secciones de cables, diferentes dieléctricos y diferentes materiales de cables.Puede probar la falla del cable de circuito abierto, fallo de cable de cortocircuito, fallo de cable de baja resistencia, fallo de cable de fuga de alta resistencia y fallo de cable de flashover de alta resistencia.

II. Indice técnico:

1Sistema de medición de fallas

• Prueba de varios tipos de fallos de los cables de alimentación y de los circuitos abiertos o cortocircuitos de los cables de comunicación coaxial y telefónicos.
• Clase de cable ensayado: 35 KV y menos
• Medir la velocidad de propagación de las ondas de radio en cables cuya longitud se conoce.
• Distancia de medición:más de 16 km
• Error del sistema: menos de 1 m
• Frecuencia de muestreo:25 MHz
• Resolución del Consejo:0.2m
• Zona muerta: menos de 16 m
• Potencia: 12 V de corriente continua
• Peso: 5 kg

2, generador de señales de trayectoria de cable Parte

• Frecuencia de salida de la señal: 30 KHz
• Método de oscilación: cortado
• Potencia de salida: 30 W
• Potencia: 220 V ± 10%
• Peso: 4 kg

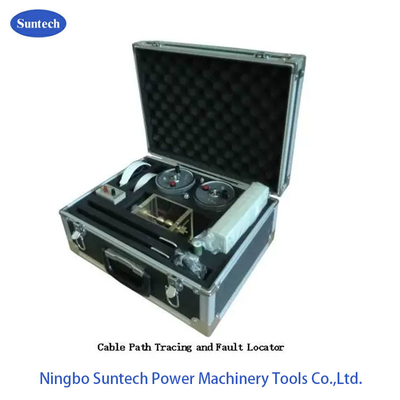

3, Parte del localizador de fallas del cable

• sensibilidad de medición: fuente de señal con resistencia interna de 50Ω, salida de señal de 300 Hz,la señal de entrada del localizador es inferior a 10μv cuando la salida es de 2V y la relación señal-ruido es superior a 20:1.
• Impedancia de entrada:más de 1,2KΩ
• Audífonos de 2 × 2000Ω
• Válvula de tensión de funcionamiento: DC 9V±10%
• Temperatura ambiente: -20°C 70°C

4Otros datos técnicos

III. Configuración:

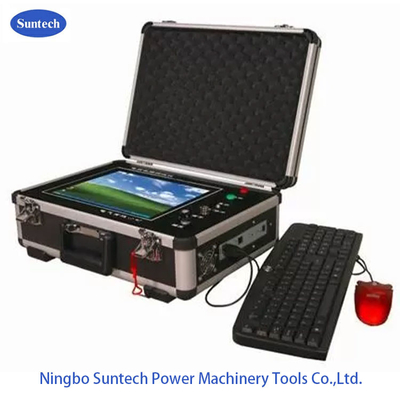

• Sistema de ensayo de fallas de los cables FKDL (1 conjunto)
• Generador de señales de ruta FKDL (1 conjunto)
• Receptor de señales de trayectoria (1 pieza)
• Localizador de fallas FKDL (1 pieza)
• Cuadro de muestreo de corriente (1 pieza)
• Espacio de la esfera de descarga (1 conjunto)
• Oídos (2 piezas)
• Condensador de impulsos de corriente continua (1 conjunto)
