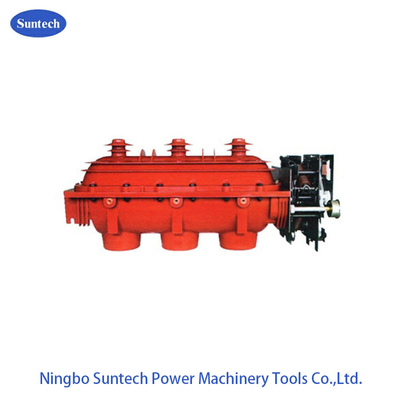

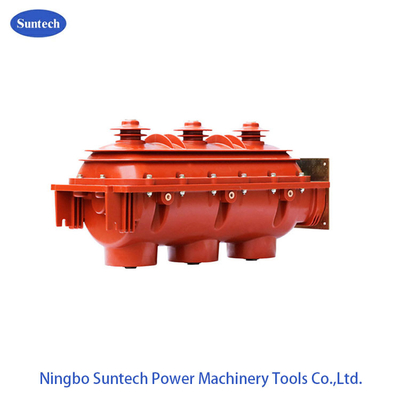

Interruptor de corte de carga aislado por gas SF6 de alta tensión AC en interiores
El tipo FLN de interruptor de carga AC de alto voltaje para interiores se refiere a la nueva tecnología internacional y desarrolla el equipo de conmutación de acuerdo con los estándares pertinentes en el sistema de energía eléctrica de China.Sus indicadores de rendimiento en plena conformidad con la IEC420, 694,129 y las normas nacionales GB3804-2004 ¥3.6kV-0.5kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" Este es el elemento de conmutación principal del RMU. El interruptor de interruptor de carga es un interruptor multifuncional de voltaje medio de puertas, subpuertas, conexiones a tierra.En un completamente sellado con reforzar la estructura de la carcasa de resina epoxi para llenar con gas SF6,0.05MPa, con las partes mínimas para lograr las tres funciones anteriores, para garantizar la calidad del producto, mejorar la fiabilidad, libre de mantenimiento.
Funciones y características básicas
1El interruptor del interruptor de carga adapta la estructura de contacto móvil rotativa de doble fractura, con los siguientes tres tipos de estados de funcionamiento: cierre, apertura, puesta a tierra.
2Utilizando el gas SF6 como medio de extinción y aislamiento de arco, el circuito principal se sella por la alcachofa superior e inferior, la función conductora no se ve afectada por influencias externas.
3Si se produce un arco interno, la carcasa tiene un punto débil de la estructura interna, se apresurará a abrirla.fluido por el gabinete por encima del arco de liberación del obturador rojo sobrepresión de aire abierto corriente orientada fuera del gabinete, asegúrese de que el gabinete de interruptores verifica la seguridad.
4. interruptor de interruptor de carga establece puertas, apertura, interruptor de tierra tres en uno, llenado con gas SF6 encapsulado en la carcasa de resina epoxi, tres posiciones de bloqueo, estructura compacta,alta seguridad y fiabilidad.
5- Tamaño pequeño, peso ligero, libre de mantenimiento, fácil y seguro de operar.
Dimensión general
| Normas de productos |
1. GB311.1-1997 Coordinación del aislamiento de los equipos de transmisión y distribución de alta tensión
2. GB3804-2004 Interruptores de alta tensión de corriente alterna para tensión nominal superior a 3,6 kV y inferior a 40,5 kV
3. GB/T 11022-1999 Especificaciones comunes para las normas de los interruptores y los controladores de alta tensión
4- ¿ Qué pasa?/T593- 2006 Especificaciones comunes de las normas de los interruptores y los controladores de alta tensión
5. GB16926-2009 Combinaciones de corriente alterna de alta tensión con fusibles
6. GB/T 1985-2004 Desconectores y interruptores de conexión a tierra de alta tensión de corriente alterna
7. GB/T 15166 -94 Fusiles de alta tensión de corriente alterna
|
| Condición del ambiente |
1La altitud: menos de 1000 metros.
2La temperatura ambiente es de -25°C a +40°C.
3La humedad relativa del aire: ≤90% mensual, ≤95% diaria.
4Amplitud:No másgrado 8.
5No hay incendio, explosión, corrosión química y vibración severa en el lugar de trabajo;
6Grado de contaminación: clase II.
|
