Equipo de ensayo de tensión de 12 kVA con frecuencia de potencia resistente para ensayo eléctrico

Equipo de ensayo de tensión de resistencia a la frecuencia de potencia

1Principales características
Los transformadores de prueba de alto voltaje de la serie CQSB tienen las características de tamaño pequeño, peso ligero y gran versatilidad.Además del equipo ampliamente utilizado en varias cámaras de ensayo de alta tensión grandes y pequeñas (estaciones)La consola de ensayo en conjunto constituye un dispositivo de ensayo completo de resistencia a la tensión de frecuencia de potencia.

2- Ámbito de aplicación
Realizar pruebas de tensión de resistencia de CA para equipos de funcionamiento del sistema de energía, pruebas de rendimiento de aislamiento para herramientas de aislamiento y cumplir con los requisitos de prueba de tensión de resistencia de frecuencia de potencia de 60 kV.Este conjunto de equipos se utiliza principalmente para la prueba de tensión resistente de los interruptores de 10 kV, tensión de descarga de la brecha de descarga, y el arrestor de rayos AC prueba de tensión de referencia y la red de distribución rural prueba del transformador, etc.

3Condiciones de uso
1) Altitud: ≤ 1000 m
2) Temperatura ambiente: -20°C+50°C
3) Humedad relativa del aire: ≤ 80%, sin condensación
4) Resistencia al terremoto: ≤ 8
5) Aceleración horizontal del suelo 3,0 m/s2, aceleración vertical del suelo 1,5 m/s2
6) La forma de onda del voltaje de la fuente de alimentación es una onda senoidal real, y la tasa de distorsión de la forma de onda es inferior al 3%
7) Establecer un punto de puesta a tierra fiable, resistencia a la tierra < 0,5Ω
8) Ubicación de la instalación: interior y exterior

4. seguir las normas técnicas
Norma de ensayo de entrega de equipos eléctricos de ingeniería de instalación de equipos eléctricos
Q/CSG1205019-2018 Reglamento de aceptación de la entrega de equipos eléctricos
Parte de las normas de trabajo de seguridad de la energía eléctrica para el laboratorio de alto voltaje GB 26861-2011
DL 5009.3-2013 Normas de trabajo de seguridad para la construcción de centrales eléctricas Parte 3: Subestación
Transformador de ensayo JB/T9641
El reactor GB10229
Transformador de energía
GB/T.311.1 Aislamiento y coordinación de los equipos de transmisión y transformación de energía de alto voltaje
GB/T16927.1 Tecnología de ensayo de alta tensión Parte I Requisitos generales de ensayo
GB/T16927.2 Tecnología de ensayo de alta tensión Parte 2 Sistema de medición
GB7328 Medición del nivel de ruido de los transformadores y reactores
Guía de ensayo del transformador de potencia GB/T509
Nivel de protección de la caja GB4208
GB/T191 Marca gráfica de embalaje, almacenamiento y transporte
DL/T 848.2 Condiciones técnicas generales para los equipos de ensayo de alta tensión Parte 2: Equipo de ensayo de alta tensión de frecuencia de potencia
GB5273 Terminos para transformadores, aparatos eléctricos de alta tensión y bujes
GB/T11920 Condiciones técnicas generales para los dispositivos de control centralizado de las partes eléctricas de las centrales eléctricas
Tecnología de ensayo de alta tensión IEC60-1
DL/T 846.1 Requisitos técnicos generales para los equipos de ensayo de alta tensión Parte 1: Sistema de medición del divisor de alta tensión

5La composición del conjunto completo de equipos

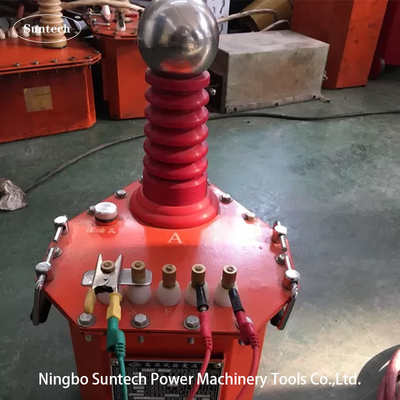

1) Transformador de ensayo de CA inflable CQSB ((J)-12kVA/60kV/0.2kV 1 juego
2) 1 consola (incluido el regulador de voltaje) TC-12kVA/0,22kV
3) Resistencia de limitación de corriente de protección BHR- 0.2A/0.6kΩ 1 pc

6Parámetros técnicos generales
1) Capacidad nominal: 12 kVA;
2) Fuente de alimentación de trabajo: 220 V;
3) Frecuencia de trabajo: 50 Hz;
4) Tensión de salida nominal: 60 kV (CA);
5) Corriente de salida nominal: 0,2 A
6) Nivel de aislamiento: mantener durante 10 minutos en estado de vacío 1,1 veces la tensión nominal, todas las partes son normales;
7) Forma de onda: onda senoidal
8) Deformación de la forma de onda: < 3%
9) Tiempo de funcionamiento: 5 minutos de trabajo continuo bajo capacidad nominal;
10) Aumento de temperatura: el aumento de temperatura de cada componente en condiciones de funcionamiento nominal es ≤ 65K;
11) Estabilidad de alto voltaje, pequeñas fluctuaciones aleatorias, ≤ 1% cuando el voltaje de la fuente de alimentación cambia ± 10%
12) El transformador de ensayo y la consola son estructuras separadas
13) Vida útil del equipo: más de 10 años;
