Name: Sistema de prueba de resonancia de CA portátil de 270 KVA para la protección contra la sobrevoltaje
Brand: Ningbo Suntech Power
SKU: El valor de las emisiones de CHX-270KVA/45KV,270KV
Price: 1.00 USD
Availability: InStock
Rating: 5 (129 reviews)

Inicio Productos Equipo de ensayo de cables de alta tensión

Sistema de prueba de resonancia de CA portátil de 270 KVA para la protección contra la sobrevoltaje

Datos del producto:

Lugar de origen:	Ningbo, China
Nombre de la marca:	Ningbo Suntech Power
Certificación:	ISO9001
Número de modelo:	El valor de las emisiones de CHX-270KVA/45KV,270KV

Pago y Envío Términos:

Cantidad de orden mínima:	Una unidad
Precio:	Negotiable
Detalles de empaquetado:	Exportación de caja de madera estándar sin fumigación
Tiempo de entrega:	25 a 45 días hábiles
Condiciones de pago:	T/T
Capacidad de la fuente:	10 unidades/2 meses

Contacto

Descripción detallada del producto

Principio del ensayo:	Circuito de resonancia de frecuencia variable	Artículo de la prueba:	Teste de tensión bajo 45KV, 270KV
Máxima capacidad:	Las demás:	Características de diseño:	Tipo portátil, peso más ligero en pieza única, especial para la instalación y prueba in situ
Componente:	Fuente de energía V/F, transformador de excitación, reactor de prueba modular más ligero y divisor d	Frecuencia del ensayo:	30-300Hz
Ciclo de trabajo:	60 minutos	Exactitud de la prueba:	No Menos del 1,5%
Objeto de prueba:	35KV / 10KV Cable corto, Subestación de energía de 110KV	Norma de ensayo:	La norma IEC 60060-1:2010;la norma IEC 62271-203:2011 para los SIG, la norma IEC 60840:2011 para los
Nombre del producto:	Sistema de ensayo de resonancia ac	Certificado:	Se trata de una norma ISO 9001
Alta luz:	Conjunto de ensayo de resonancia de CA portátil , Sistema de ensayo de resonancia 270 KVA , Sistema de ensayo de resonancia CA de protección contra sobrevoltaje

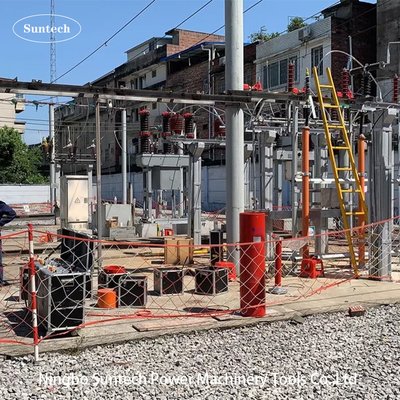

Sistema de ensayo de resonancia de CA para el cable de 35 KV y el ensayo de la subestación de alimentación de 110 KV

Características:

Pequeño tamaño, portátil para operar.
pantalla para mostrar los datos de ensayo, el estado y la operación de visualización paso a paso en tiempo real.
Temperatura baja con carga nominal, fundición epoxi tipo seco, alta resistencia mecánica y buena capacidad de aislamiento.
La fuente de alimentación monofásica de 220 V o 380 V es adecuada para el abastecimiento in situ.
Reactores de diferentes tipos para realizar el multipropósito opcional.
Con sobre corriente, sobre voltaje, IPM y función de protección contra descargas.
El resultado de la prueba puede imprimirse.

I. Uso del producto:

Este conjunto de pruebas modelo CHX-270KVA/45KV, 270KV está diseñado para 10KV / 35KV clase de cable corto XLPE, transformador de potencia, CB, CT / PT, barra de bus en 110KV subestación de energía para realizaraire acondicionado en el lugarresistir el ensayo de tensión con tecnología de circuito resonante de frecuencia variable; la tensión máxima de ensayo no es superior a 45KV, 90KV,270KV; frecuencia de ensayo: 30-300Hz; el ciclo de trabajo no es superior a 60 minutos.puede ayudar a los clientes a realizar pruebas preventivas o de entrega de pruebas en AC soportar la prueba de voltaje

El rango de ensayo del conjunto es el siguiente:transformador

1. 1000 m de cable de 35 kV/300 mm2, frecuencia de prueba 30-300 Hz, voltaje de prueba 52 kV, tiempo de prueba 5 min.

2, 3000 m de cable de 10 kV/300 mm2, frecuencia de prueba 30-300 Hz, voltaje de prueba 22 kV, tiempo de prueba 5 min.

3, transformador principal de 35 kV/31500 kVA, capacidad ≤ 0,015 uF, frecuencia de ensayo 40-300 Hz, voltaje de ensayo 68 kV, tiempo de ensayo 1 min.

4, transformador principal de 110 kV/50000 kVA, capacidad ≤ 0,015 uF, frecuencia de ensayo 40-300 Hz, voltaje de ensayo 160 kV, tiempo de ensayo 1 min.

4, CB, CT/PT, barra de bus en subestación de energía de 110 KV, frecuencia de ensayo 40-300 Hz, tensión de ensayo no superior a 265, tiempo de ensayo 1min.

El conjunto completo de ensayo consta de una fuente de energía de frecuencia variable, un transformador de excitación, 6 reactores y un divisor de medición de alta tensión (dividor de tensión capacitivo).Este tipo de equipo de ensayo es más adecuado para subestaciones de energía de 35 KV o 110 KV

II. Datos técnicos generales

Capacidad nominal: 270 kVA;
potencia de entrada: tensión trifásica de 380 V, frecuencia de 50 Hz;
Válvulas de carga de los motores de las categorías M1 y M2
Corriente nominal: 1A; 6A;
Frecuencia de trabajo: 30-300 Hz;
Forma de onda de salida del dispositivo: onda senoidal
Tasa de distorsión de la forma de onda: tasa de distorsión de la forma de onda de la tensión de salida ≤ 1%;
Tiempo de trabajo: 60 minutos continuos permitidos bajo carga nominal; sobrepresión 1,1 veces 1 minuto;
Aumento de temperatura: aumento de temperatura ≤ 65 K después de un funcionamiento continuo durante 60 minutos con carga nominal.
Factor de calidad: el propio dispositivo Q≥30 (f=45Hz);
Función de protección: protección contra la sobrecorriente, la sobre tensión y el encendido del producto de ensayo para el producto de ensayo (véase la sección de fuente de alimentación de frecuencia variable para más detalles);
Precisión de medición: valor efectivo del sistema 1.5;

III. Principales componentes:

EE: No	Nombre de los componentes	Tipo y especificación	¿Cuánto tiempo?	Cada peso	Cada dimensión
1	Potencia de frecuencia variable	FKVF-20kW/380V	1 pieza	35 kilos	480480520 mm
2	Transformador de excitación	Las emisiones de CQSB (J) son de 15 kVA/2,5 KV, 10 KV.	1 pieza	130 kilos	500500580 mm
3	Reactor de ensayo de resonancia HV	Se aplicarán los siguientes requisitos:	6 piezas	55 kilos	D420*H480 mm
4	Divididor de capacidad	TRF-270kV/1000pF: el valor de las emisiones de CO2 es el valor de las emisiones de CO2	1 juego	30 kilos	D200*H2150 mm
5	Accesorios especiales de ensayo		1 juego

VF: Fuente de energía de frecuencia variable T: transformador de excitación
L: Reactor de ensayo Cx: Equipo probado MOA1: Parador de rayos
C1,C2: Divididor de tensión ((C1 es el brazo de alto voltaje,C2 es el brazo de bajo voltaje))

V. Panel principal de software de medición y control:
Overvoltage Protection 270KVA AC Resonant Test System 0
Nota: Este es el panel de software antes de iniciar la prueba para la configuración de parámetros

VI.Accessorios

Caja de accesorios para el almacenamiento de accesorios
Cables de entrada de fuente de alimentación
Cables de salida de fuente de alimentación
Cables de salida de transformadores excitadores
Cables de conexión a tierra del sistema
Cables paralelos del reactor
Cables de medición HV (cables de salida de señal del divisor de voltaje)
Cables de salida HV ((reactor para dividir, divisor para el objeto de ensayo)
Base de apoyo aislante
anillo de corona para prueba de 135KV
Se ofrece un informe de ensayo final, un certificado de calidad, un manual de usuario y una lista de embalaje.

VII. Otros modelos opcionales

1. Para pruebas de SIG en el lugar

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación (A partir de los 45 Hz)
Se aplicarán las siguientes medidas:	27KV*5	1a	El valor de las emisiones de CO2	Para GIS de 72,5 KV y menos
Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se determinarán en función de las emisiones de CO2 de las centrales eléctricas.	27KV*5	1a	El valor de las emisiones de CO2	Para GIS de 72,5 KV y menos
Se aplicarán las siguientes medidas:	27 KV*8	1a	El valor de la energía	Para 123 KV y menos que el SIG
Se aplicarán las siguientes medidas:	27 KV*10	1a	Las demás:	Para 145 KV y menos GIS
Se aplicarán las siguientes medidas:	275 KV	2A	275 KVA	Para 170 KV y menos que el SIG
Los requisitos especiales pueden hacerse por orden.

2. Para ensayo in situ del cable XLPE de 45 KV

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación máxima
Se trata de un documento de identificación de la empresa.	Las demás:	2A	108 KVA	Cables de 45 kV ≤ 1 km
Se trata de un documento de identificación.	Las demás:	4A	El valor de la energía	Cables de 45 kV ≤ 2 km
Se trata de un sistema de control de las emisiones de CO2	Las demás:	6A	324 KVA	Cables de 45 kV ≤ 3 km
Se trata de un sistema de control de las emisiones de CO2	Las demás:	8A	Las demás:	Cables de 45 kV ≤ 4 km
Se trata de un sistema de control de las emisiones de CO2	Las demás:	10A	Las demás:	Cables de 45 kV ≤ 5 km
Se aplicará el procedimiento siguiente:	Las demás:	20A	El valor de las emisiones de CO2	Cables de 45 kV ≤ 10 km
Los requisitos especiales pueden hacerse por orden.

3. Para ensayo in situ del cable XLPE de 66 KV

Modelo	Válvulas de tensión	Corriente de salida nominal	Capacidad de producción nominal	Aplicación máxima
Las demás partidas	Las demás:	2A	Las demás:	Cables de 66 kV ≤ 0,5 km
Se aplicará el procedimiento siguiente:	Las demás:	4A	Las demás:	Cables de 66 kV ≤ 1 km
Se trata de un sistema de control de la calidad.	Las demás:	8A	640 KVA	Cables de 66 kV ≤ 2 km
El número de unidad es el siguiente:	Las demás:	12A	960 KVA	Cables de 66 kV ≤ 3 km
Se trata de un sistema de control de la calidad de los productos.	Las demás:	16A	1280 KVA	Cables de 66 kV ≤ 4 km
Se trata de un sistema de control de la calidad.	Las demás:	20A	El valor de las emisiones de CO2	Cables de 66 kV ≤ 5 km
Se aplicará el procedimiento siguiente:	Las demás:	40A	3200 KVA	Cables de 66 kV ≤ 10 km
Se aplicará el procedimiento siguiente:	Las demás:	Las demás:	Las demás:	Cable de 66 kV≤20 km
Los requisitos especiales pueden hacerse por orden.
