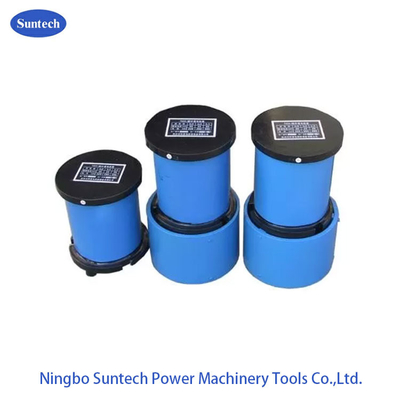

Equipo de ensayo de hipoténesis de corriente alterna de pequeño tamaño Reactor compensador de ensayo de frecuencia de potencia

Prueba de frecuencia de potencia ultraligera Reactor compensador, conjunto de prueba de resistencia a la tensión de CA, tipo portátil

I. Descripción del producto

El reactor compensador de prueba de frecuencia de potencia ultraligera de la serie FKDK es una unidad portátil de corriente de compensación de alto voltaje con diseño de tipo seco.Por lo general, se utiliza en combinación con un conjunto de prueba hipot AC de frecuencia de potencia portátil para reducir el peso de cada pieza del conjunto de prueba.Específicamente para la entrega de campo, la revisión y el ensayo preventivo de campo de equipos eléctricos de pequeña y mediana potencia.

tiene un tamaño pequeño, peso ligero y diseño portátil,y hace que la capacidad de entrada de control del regulador de tensión de AC hipot prueba ajustada a ser más bajo a través de la corriente de prueba de compensación no más de la tensión tet objetivo..

Por lo general, se conecta con el objeto de prueba en circuito paralelo a través de más piezas de combinación utilizando para obtener una salida de corriente de prueba grande.

II. Aplicaciones:

• Frecuencia de potencia Voltagem AC o DC resistir pruebas de fábrica para tipos de equipos eléctricos HV, componentes, materiales aislantes
• Prueba de campo de entrega, revisión y ensayo preventivo de equipos eléctricos de potencia mediana y pequeña.
• Prueba de resistencia al voltaje CA para cable corto
• Fuente de tensión de frecuencia de energía resistir herramientas aislantes y botas aislantes (guantes)
• Prueba de CA para interruptores, transformadores, motores, etc.; ampliamente utilizado para pruebas eléctricas en varias fábricas e institutos.

III.Índice técnico de cada pieza:

1. Voltado y corriente nominal

• Tres terminales de salida: A1X A2X A3X
• Válvulas de carga de las máquinas de ensayo y de las máquinas de ensayo
• Corriente nominal (mA): 150 250 300

2. Frecuencia nominal: 50 Hz

3- Modo de funcionamiento: a 300 mA, funcionamiento continuo durante 10 minutos;

a 250 mA, funcionando de forma continua durante 30 minutos;

a 150 mA, funcionando de forma continua durante 120 minutos;

4Condiciones de funcionamiento: T:-20°C 45°C H:≤ 85%

5Las dimensiones: φ220×270

6Peso: 17 kg
