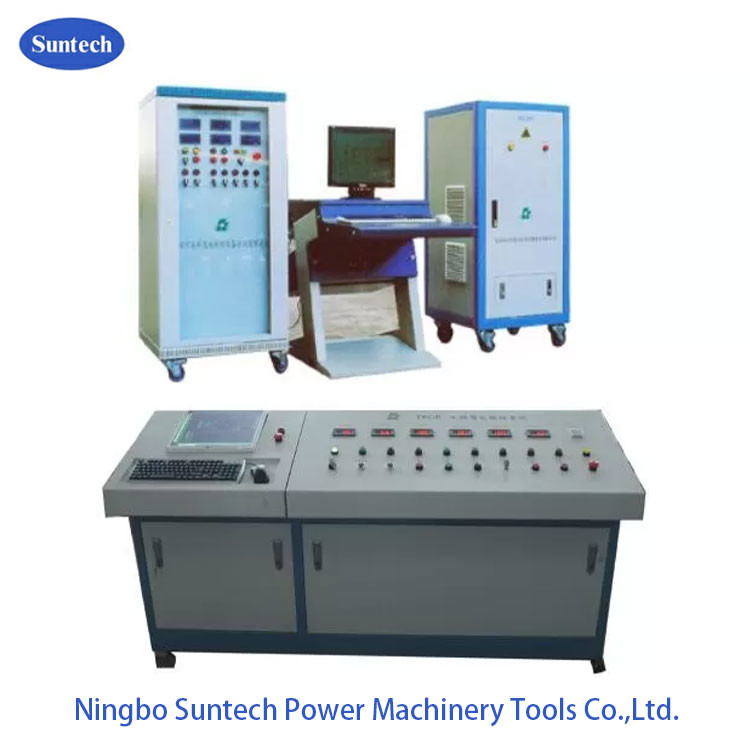

Unidad de control inteligente de frecuencia de potencia del equipo de ensayo Hipot de CA de fase única

Sistemas de transformadores de prueba de tensión de frecuencia de potencia AC resistente, Unidad de control inteligente de frecuencia de potencia

I. Descripción del producto

La prueba de frecuencia de potencia de la serie DSC de las unidades de control inteligente, se lleva a cabo por el IPC con control PLC y establece el funcionamiento, control,vigilancia y protección en uno de los sistemas de control inteligente.

La unidad no sólo está monitoreando los parámetros de ensayo de los objetos de ensayo, sino también monitoreando el estado de los propios.el sistema está protegido inmediatamente para reforzar la seguridad del ensayoLa transmisión de la señal en el sistema se realiza por la fibra óptica en lugar del cable original, lo que logra el aislamiento entre la parte principal y la parte de control;especialmente el aislamiento eléctrico entre el ordenador host y el operador para garantizar la seguridad tanto del operador como del sistema de ensayo..

II. Aplicación y uso

• La unidad de medición y control para el transformador de corriente alterna de frecuencia de potencia soportará el circuito de ensayo de voltaje.
• Reemplazar la vieja consola tradicional para aumentar la eficiencia de la prueba de alto voltaje y mejorar el monitoreo y la protección durante la prueba de voltaje de resistencia al CA.

III. Principales componentes de la unidad:

• Consola de control de resonancia inteligente
• Cabinet de regulación de voltaje eléctrico
• Computadora PLC (con diseño integrado o diseño externo, opcional)
• Grupo de cables de conexión
• Luces de alarma externas

IV. Principales funciones:

1Función de manipulación perfecta:

• Funciones de control automático inteligentes
• Funciones de detección de tensión durante el ensayo de resistencia a la tensión
• Función de control de velocidad de aumento
• Selección automática para la función de adición del reactor de compensación
• Función de intervención manual

2Autoverificación del estado real y función de visualización:

• Control, visualización y almacenamiento de datos de medición de cada punto en tiempo real
• Control y visualización en tiempo real del estado de cada componente del sistema
• Función de programación del procedimiento de ensayo abierto
• Grabar y guardar datos instantáneos y curva de prueba en caso de fallo.
• Curva de ensayo en pantalla real u→t y u/i→t

3Función protectora

• Aislamiento por fibra óptica
• Protección contra el encendido
• Protección contra el exceso de tensión
• Muestreo HV pérdida de protección
• Protección contra errores de comunicación
• Protección de limitación HV
• Protección del freno de emergencia
