Sistemas de ensayo de transformadores CA libres PD, equipos de ensayo de alto potencial de tipo HV

Datos del producto:

Lugar de origen:	Ningbo, China
Nombre de la marca:	Ningbo Suntech Power
Certificación:	ISO9001
Número de modelo:	Las emisiones de CQSB-500KVA/500KV

Pago y Envío Términos:

Cantidad de orden mínima:	Una unidad
Precio:	Negotiable
Detalles de empaquetado:	Exportación de caja de madera estándar sin fumigación
Tiempo de entrega:	Entre 45 y 75 días hábiles
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	5 unidades/2 meses

Contacto

Descripción detallada del producto

Principio del ensayo:	Circuito del transformador de ensayo de frecuencia de potencia	Norma de ensayo:	Las especificaciones de la IEC60060-1:2010
Máxima capacidad:	500KVA	Max. Voltage:	500 KV
Utilización:	Prueba de AC Hipot en la fábrica Inspección de calidad para transformadores de potencia, interruptor	Componente:	Consola de control, regulador de voltaje, transformador de prueba de tipo cilindro, resistencia de p
Frecuencia del ensayo:	50Hz o 60HZ	Ciclo de trabajo:	60 minutos o hechos a pedido
Exactitud de la prueba:	No Menos del 1,0%	Forma de onda de la salida:	Onda senoidal pura
Características de diseño:	PD Diseño libre, Prueba de frecuencia de potencia pura, Transformador de prueba de tipo cilindro, fá
Alta luz:	Equipo de ensayo de alto potencial de 500 KVA , Sistemas de ensayo de transformadores CA libres de PD , Sistemas de ensayo de transformadores de corriente alterna de frecuencia de potencia

Sistemas de prueba de transformadores CA libres PD, Sistema de prueba de transformadores HV libres PD

I. Descripción y aplicación de los productos:

El sistema de transformador de prueba de frecuencia de potencia libre PD de la serie CQSB se utiliza principalmente para soportar el voltaje de frecuencia de potencia para productos de electricistas y materiales de aislamiento o estructura de aislamiento.También se utiliza para PD fuente de alimentación de prueba de frecuencia de potencia libre de objetos de ensayo tales como transformadores, inducción mutua, arrester,etc. se utiliza ampliamente en el departamento de fabricación de electricistas, el departamento de operación de energía, la institución de I + D y la institución de educación superior.El divisor de voltaje del sistema tiene terminal de acoplamiento de la señal PD, a través de equipado con 2 o 4 canales analizador PD (opcional), detección PD para el objeto de prueba se puede realizar.

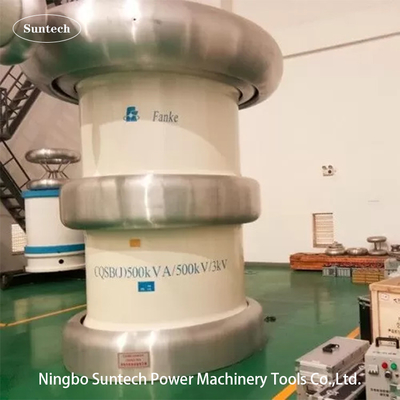

El modelo CQSB-500KVA/500KV tiene dos transformadores de prueba de tipo cilindro apilables en conexión en serie con voltaje de prueba de salida de 500KV y corriente de prueba de 1A.

Hasta ahora, este conjunto de pruebas había formado muchos modelos serializados diferentes de acuerdo con diferentes aplicaciones de prueba de resistencia a la luz. El modelo similar puede ver otro modelo típico en la siguiente cláusula.

II. Principales componentes:

Sistema inteligente de medición y control de frecuencia de potencia o gabinete de control de tipo consola,
el gabinete de interruptores de alimentación,
Cabinet del regulador de voltaje,
Transformador de ensayo con tipo de depósito de hierro o tipo de cilindro
Reactor de compensación
Resistencia de protección de frecuencia de potencia,
Dispositivo electrónico de protección rápida
Divididor de voltaje capacitivo de acoplamiento.

Por ejemplo, el modelo CQSB-500KVA/500KV

EE: No	Nombre de los componentes	Tipo y especificación	¿Cuánto tiempo?	Cada peso	Cada dimensión
1	Consola de control	FKGB-500KVA, por ejemplo	1 pieza	180 kilos	Se trata de un sistema de medición de las emisiones de CO2
2	Cabinet de regulación de voltaje eléctrico	DT-500KVA	1 pieza	2500 kilos	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
3.1	PrimeroTipo de cilindro apilables Transformador de ensayo	Las emisiones de CQSB-500KVA/250KV se aplicarán a las emisiones de CQSB-500KVA/250KV	1 pieza	3000 kilos	D1200*H2800 mm
3.2	En segundo lugarTipo de cilindro apilables Transformador de ensayo	Las emisiones de CQSB-250KVA/250KV se aplicarán a las emisiones de CQSB-250KVA/250KV	1 pieza	2400 kilos	D1200*H2500 mm
4	Resistencia de protección	Las emisiones de CO2 de las centrales eléctricas de los Estados miembros se calcularán en función de las emisiones de CO2 de las centrales eléctricas.	1 piezas	120 kilos	D380*L850 mm
5	Divisores de voltaje con capacidad de acoplamiento	TJF-500KV/500pF: el valor de las emisiones de CO2 es el valor de las emisiones de CO2 de las emisiones de CO2.	1 juego	200 kilos	D320*H6000mm
6	Accesorios especiales de ensayo
Nota: Los requisitos especiales pueden hacerse por encargo.

III. Objetos aplicables

Prueba de resistencia a la descarga parcial y al voltaje CA para la ingeniería eléctrica y los aparatos de alta tensión, como transformadores, SIG, inductores mutuos, interruptores, bujes, arrestores, cables.
Resistencia a la tensión CA de potencia de los materiales aislantes

IV. Características técnicas

Pequeña magnitud de la instalación completa que puede garantizar la magnitud dentro de 5pC ((excepto en casos especiales)
Concha de resina de exoxígeno, fibra de vidrio envuelta, aislamiento exterior de alta tensión sin corona
Baja impedancia de equipos completos, funciones completas de sobre tensión, sobre corriente, protección de arco con fiabilidad
Molde dedicado procesado para el escudo de clasificación, moldeado en aluminio, superficie lisa, peso ligero, conveniente para la instalación
El dispositivo de prueba HV de gran capacidad emplea un sistema inteligente de medición y control de frecuencia de potencia para garantizar una inteligencia y un rendimiento mucho más altos.
automatización del control y la protección.
Muestreo y comunicación óptica, aislar a fondo el circuito de control de alto y bajo voltaje.
La autoinspección y la visualización del estado en tiempo real están disponibles en el proceso de ensayo.
Función perfecta de gestión de datos e informes.
Ser capaz de registrar y dibujar la curva de ensayo HV U/T,I/T

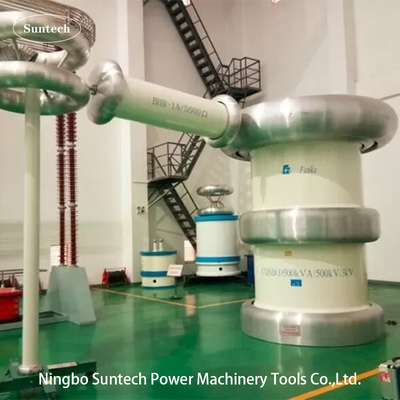

V. Figura de conexión de ensayo (por ejemplo: modelo CQSB-500KVA/500KV):

PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment 0
VI. Ventajas

Prueba de frecuencia de potencia pura a 50 Hz o 60 Hz, la distorsión del voltaje de salida (THD) es muy pequeña.
Cumplir con los requisitos de medición de descargas parciales bajas
Estructura modular para ahorrar espacio en la sala de ensayos
Baja impedancia, amplio rango de aplicación
Fácil de utilizar con sistema de medición controlado por ordenador
Circuito de protección completo para garantizar la seguridad del personal y del equipo
Componentes electrónicos sensibles a las sobretensiones y a las protecciones transitorias
Particularmente adecuado para ensayos que requieren un voltaje estable incluso si la carga cambia bajo voltaje (ensayos de corona, humedad y contaminación) o cuando la carga es inductiva (transformadores de voltaje inductivos).

VII. Datos técnicos generales:

Modo de ensayo del sistema: PD Sistema de ensayo de tensión de AC libre con transformador de tipo cilindro
Modelo del sistema: CQSB-500KVA/500KV
Fuente de alimentación de entrada: 380 ± 10% ((singla fase),50Hz/60Hz
Capacidad de salida nominal: 500 kVA
Válvula de salida nominal: 500KV
Válvula de ensayo máxima: no superior a 500KV
Corriente de salida nominal: 1,0 A
Rango de frecuencias: 50/60 Hz
Forma de onda del voltaje de salida: onda senoidal pura
Aumento de temperatura: menos de 65 K en 60 minutos de funcionamiento de corriente nominal;
Nivel de ruido: no superior a 65 dB
Estructura: sumergido en aceite con cilindro diseñado

VIII. Otros componentes opcionales

Filtro de ruido de la fuente de alimentación
Triple y quinto filtro
Reactor de compensación
Dispositivo electrónico de protección rápida contra sobrevoltaje
Condensador estándar SF6
Detector de descargas parciales

IX. Otros modelos típicos

1Tipo de transformador único:

Modelo	Capacidad nominal (KVA)	El suministro de entrada de LV ((KV)	Válvula de salida nominal (KV)	Dimensión del transformador del cilindro D × H ((mm)	Peso (kg)
Las emisiones de CQSB-1.5KVA/50KV se aplicarán a las emisiones de CQSB.	1.5	0.22	50	φ430*580	65
Las emisiones de CQSB-2.5KVA/50KV se aplicarán a las emisiones de CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
Las emisiones de CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
Las emisiones de CQSB-5KVA/50KV se aplicarán a las emisiones de CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
Las emisiones de CQSB-5KVA/100KV se aplicarán a las emisiones de CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
Las emisiones de CQSB-10KVA/100KV se aplicarán a las emisiones de CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
Las emisiones de CQSB-50KVA/100KV se calcularán en función de las emisiones de CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
Las emisiones de CQSB-12KVA/120KV se aplicarán a las emisiones de CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
Las emisiones de CQSB-15KVA/150KV se aplicarán a las emisiones de CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
Las emisiones de CQSB-20KVA/200KV se aplicarán a las emisiones de CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.	50	0.38	250	φ1460*1520	1250
Las emisiones de CQSB-75KVA/250KV se aplicarán a las emisiones de CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
Las emisiones de CQSB-75KVA/500KV se aplicarán a las emisiones de CQSB-75KVA/500KV.	75	0.38	500	φ2000*4850	6800
Las emisiones de CQSB-100KVA/100KV se aplicarán a las emisiones de CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
Las emisiones de CQSB-100KVA/150KV se aplicarán a las emisiones de CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas.	100	0.6	250	φ1100*1450	1550
Las emisiones de CQSB-125KVA/250KV se aplicarán a las emisiones de CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
Las emisiones de CQSB-150KVA/150KV se aplicarán a las emisiones de CQSB-150KVA/150KV	150	0.6	150	φ1420*1620	2200
Las emisiones de CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2Transformadores de cilindros apilables tipo:

Modelo	Capacidad nominal (KVA)	El suministro de entrada de LV ((KV)	Válvula de salida nominal (KV)	Dimensión del transformador del cilindro D × H ((mm)	Peso (kg)
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.	10	0.2	100	φ410*980	200
El valor de las emisiones de CO2 de las instalaciones eléctricas de combustión renovable es el valor de las emisiones de CO2 de las instalaciones eléctricas de combustión renovable.	25	0.38	250	φ1250*2200	890
Las emisiones de CQSB-100KVA/2*200KV	100	0.38	400	φ1580*3650	2500
El valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros es el valor de las emisiones de CO2 de las centrales eléctricas de los Estados miembros.	150	0.38	300	φ1600*3200	3980
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de las centrales eléctricas.	300	0.38	300	φ1600*3800	4280
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.	250	0.38	500	φ2220*6100	11200
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	500	0.6	500	φ2030*4600	18500
El valor de las emisiones de CO2 de las instalaciones eléctricas de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable.	600	3	600	φ3200*8000	19000
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	1200	0.6	600	φ3000*6200	28900
El valor de las emisiones de CO2 de las instalaciones eléctricas de combustión interna es el valor de las emisiones de CO2 de las instalaciones eléctricas de combustión interna.	1250	3	250	φ4500*3200	14500
Las emisiones de CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
