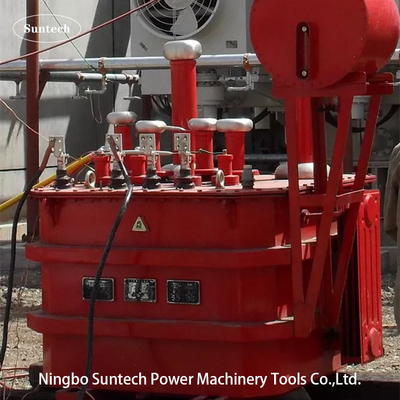

Sistema de ensayo de resonancia de serie de tipo de inductancia de ajuste 2100kVA

Dispositivo de ensayo de resonancia en serie para ajustar el tipo de inductancia

1El tema.
Para la central hidroeléctrica de Suwa de 300 MW, el voltaje nominal extremo es de 18 kV, la capacitancia de tierra no excede de 2,58 μF, la prueba de tensión de AC resiste, el voltaje de prueba es de 50 kV,y el tiempo de tensión de resistencia es de 5 min.

2Capacidad del sistema
Para la central hidroeléctrica de Suwa de 300 MW, el voltaje nominal extremo es de 18 kV, la capacitancia de tierra no excede de 2,58 μF, la prueba de tensión de AC resiste, el voltaje de prueba es de 50 kV,y el tiempo de tensión de resistencia es de 5 min. entonces:
Durante el ensayo, la corriente lateral de alto voltaje es I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; la corriente nominal del sistema se establece en 42A y la tensión nominal se establece en 50kV, dejando un cierto margen.
El diseño de especificación general es de 2100kVA/50kV, de los cuales el reactor ajustable es de 800kVA/50kV (16A); un reactor fijo, con dos parámetros de 650kVA/50kV/13H;puede satisfacer los requisitos de tensión de resistencia del 0 ′ 2.58 μF producto de ensayo.
En resumen: 2100kVA/50kV puede satisfacer los requisitos de tensión de resistencia del producto de ensayo de 2,54μF

3Los principales parámetros técnicos y funciones del sistema
1. Capacidad nominal: 2100 kVA;
2. tensión nominal: 50 kV;
3. Corriente nominal: 42A;
4. Frecuencia de trabajo: frecuencia de potencia 50 Hz;
5. tasa de distorsión de la forma de onda de la tensión de salida: ≤ 1%;
6- Tiempo de trabajo continuo permitido: 5 min bajo carga nominal, 1,1 veces de sobrevolución durante 1 minuto;
7. El aumento de temperatura después de un funcionamiento continuo durante 5 minutos con carga nominal es ≤ 65K;
8. el factor de calidad del dispositivo en sí: Q≥30;
9Precisión de medición de alta presión: valor efectivo 1.5;
10. potencia de entrada: tensión de 380 V trifásica, frecuencia 50 Hz;
11. El producto de ensayo tiene funciones de protección contra la sobrecorriente, la sobrevoltaje y el encendido del producto de ensayo;
12Temperatura ambiente: -250oC-450oC, humedad relativa: ≤ 90%RH, altitud ≤3200 metros.

4Introducción al principio de la resonancia en serie
El sistema de ensayo de resonancia en serie es un dispositivo utilizado para realizar ensayos de tensión de resistencia de CA en varios productos de ensayo capacitivos.Se caracteriza por reducir en gran medida la capacidad de la potencia de entrada requerida para el ensayo, reduciendo el volumen y el peso del equipo de ensayo, lo que facilita la realización del ensayo de campo;y reducir en gran medida los costos laborales y materiales del equipo de prueba y la entrada requerida para la prueba.
Fanke ha desarrollado y producido equipos de ensayo de alto voltaje durante más de 20 años, y el sistema de resonancia es el producto insignia de Fanke.cientos de sistemas de resonancia producidos por Fanke han sido utilizados con éxito en varios campos de sistemas de energía en el país y en el extranjero.
El sistema de resonancia en serie se divide en resonancia de inductancia sintonizada y resonancia de modulación de frecuencia.El tipo de inductancia sintonizada hace que el circuito de prueba resuene ajustando la inductancia, mientras que el tipo de modulación de frecuencia hace que el circuito de ensayo resuene ajustando la frecuencia de ensayo. Pero el resultado es el mismo, es decir, la salida de gran capacidad requerida por el producto de ensayo se puede obtener introduciendo una fuente de alimentación de pequeña capacidad.El principal diagrama de resonancia se muestra en la Figura
