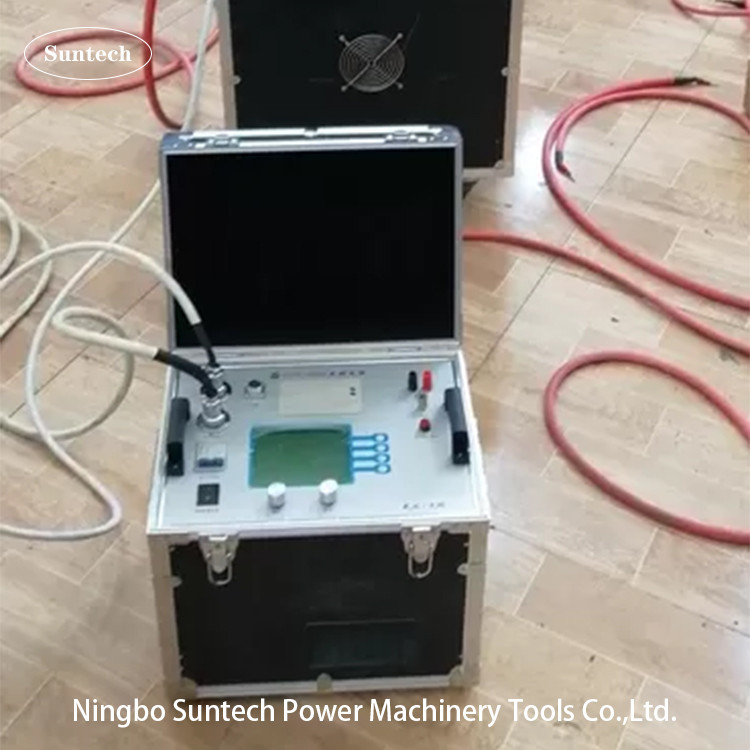

Sistema de ensayo de resonancia de la serie 380V 400kVA para la protección contra la sobrecorriente

Dispositivo de ensayo de resonancia en serie

1El tema.
1. cable de 10 kV/300 mm2 de 3 km AC resistir el ensayo de voltaje, capacidad ≤ 1,1265 uF, frecuencia de ensayo 30-300 Hz, voltaje de ensayo 22 kV, tiempo de ensayo 15 min.
2. AC resistir el ensayo de tensión del transformador principal de 10 kV/2500 kVA, capacidad ≤ 0,01 uF, frecuencia de ensayo 45-65 Hz, tensión de ensayo no superior a 28 kV, tiempo de ensayo 1min.
3. AC soportar prueba de voltaje de 10 kV interruptor, barra de bus y otros equipos de subestación, la frecuencia de prueba es de 30-300Hz, la tensión de prueba no excede 42 kV, y el tiempo de prueba es de 1min.
4. 35kV/300mm2 cable de 2 km AC resistir el ensayo de voltaje, capacidad ≤ 0,361 uF, frecuencia de ensayo 30-300Hz, voltaje de ensayo 52kV, tiempo de ensayo 60min.
5. AC resistir el ensayo de voltaje del transformador principal de 35 kV/6300 kVA, capacidad ≤ 0,01 uF, frecuencia de ensayo 45-65 Hz, voltaje de ensayo 68 kV, tiempo de ensayo 1min.
6. AC resistir prueba de voltaje de 35 kV interruptor, interruptor y otros equipos de subestación, la frecuencia de prueba es de 30-300Hz, el voltaje de prueba no excede 95 kV, y el tiempo de prueba es de 1min.

7.220 kV interruptor de circuito AC soportar el ensayo de voltaje, frecuencia de prueba 30-300Hz, voltaje de prueba 368 kV, tiempo de prueba 1min.

2Los principales parámetros técnicos y funciones del sistema
1Capacidad nominal: 400 kVA;
2. Voltado nominal: 27kV; 50kV; 400kV;
3. Corriente nominal: 2A;
4. Permitir tiempo de trabajo continuo: 60 min bajo corriente nominal;
5- el factor de calidad del propio dispositivo: Q≥30 (cuando f=45Hz);
6Precisión de medición del sistema: valor efectivo 1.0;
7Potencia de entrada: 50 Hz; 380 V de tres fases
8. Frecuencia de trabajo de la fuente de alimentación de frecuencia variable: 40-300 Hz;
9Resolución de frecuencia: 0,1 Hz.
10Inestabilidad de frecuencia: ≤ 0,1%;
11. Tiene protección contra sobrecorrientes, sobrevoltadas y flashovers para el producto probado;
12Temperatura ambiente: -150 oC -40 oC, humedad relativa: ≤ 90% RH, altitud ≤ 2000 metros.

3Selección y determinación de los parámetros del sistema
El reactor de sección única es 54kVA/27kV/2A/50H, un total de cuatro secciones de verificación:
1) Para un cable de 10kV/300mm2/3km, la capacitancia es de 1.1265μF, el voltaje de prueba es de 22KV y se utilizan cuatro reactores en paralelo.
Frecuencia de ensayo: f=1/2π√LC=42,41Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×42,41×1,1265×22×10-3=6,6A
2) El transformador principal de 10 kV/2500 kVA AC soporta el ensayo de tensión, la capacitancia no excede de 0,01 μF, el voltaje de ensayo es de 28 kV, el reactor está conectado en serie con dos secciones,la inductancia es 113H, entonces:
Frecuencia de ensayo: f=1/2π√LC=149,72Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) Prueba de tensión de AC del interruptor de 10 kV, barra de bus y otros equipos de subestaciones, la frecuencia de prueba es de 30-300 Hz, la capacitancia no excede de 0,015 μF, la tensión de prueba no excede de 42 kV,el reactor adopta una conexión de dos series, la inductancia es 113H, entonces:
La frecuencia de ensayo: f=1/2π√LC=122,25Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Para el cable de 35kV/300mm2/2km, la capacitancia es de 0,361μF, el voltaje de prueba es de 52KV, y se utilizan dos reactores en serie y dos paralelos.Entonces...:
La frecuencia de ensayo: f=1/2π√LC=35.24Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) el transformador principal de 35 kV/6300 kVA AC soporta el ensayo de tensión, la capacitancia no excede de 0,01 μF, el voltaje de ensayo es de 68 kV,el reactor está conectado en serie con cuatro secciones y la inductancia es 240H, entonces:
La frecuencia de ensayo: f=1/2π√LC=83,88Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) Interruptor de 35 kV, interruptor de circuito, etc. Prueba de tensión de AC, el voltaje de prueba es de 95 kV, el reactor está conectado en serie con cuatro secciones y la inductancia es de 240H, entonces:
La frecuencia de ensayo: f=1/2π√LC=83,88Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC resistir prueba de voltaje de interruptores de 220 kV, interruptores de circuito, etc., la capacidad no excede 5000 pF, el voltaje de prueba es de 368 kV, el reactor es de 50 kVA/50 kV/100H ocho series en serie,la inductancia es 960H, entonces:
La frecuencia de ensayo: f=1/2π√LC=72.64Hz
Corriente de ensayo: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
