Caracteristicas

Especificaciones

Nombre: El tipo de cables de tipo hidráulico

Modelo: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Carga nominal: 50-300KN

Diámetro del carrete del cable aplicable: 2400-5000mm

Ancho del carrete del cable aplicable: 1600-3100mm

Diámetro del agujero central: 76-200 mm

Peso: 172 a 600 kg

Material del marco: Acero de alta tensión

Solicitud: Tendido de cables de transmisión y distribución de energía.

Resaltar:

50-300KN carga nominal soporte de bobina de cable hidráulico

Soporte de Tambor de Conductor de 2400-5000mm de Diámetro

Soporte de Tambor de Cable con Marco de Acero de Alta Resistencia

Información básica

Lugar de origen: NINGBO, CHINA

Nombre de la marca: Suntech

Certificación: ISO 9001

Número de modelo: SI

Pago y Envío Términos

Detalles de empaquetado: Caja de madera contrachapada con refuerzo de bandas de acero para exportación.

Tiempo de entrega: 3-7 días laborables para stock, 15-25 días para pedidos al por mayor

Condiciones de pago: LC, T/T

Capacidad de la fuente: 3000 piezas por mes

Galería

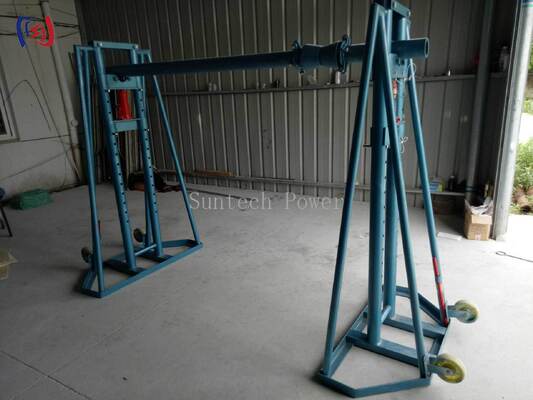

Soporte de Carrete de Cable Hidráulico con Carga Nominal de 50-300KN para Tambores de 2400-5000mm de Diámetro y Marco de Acero de Alta Resistencia

Descripción de producto

Soporte Hidráulico para Bobinas de Cable para el Manejo Seguro y Eficiente de Tambores de Cable de Potencia Pesados

El Soporte Hidráulico para Bobinas de Cable es una solución de manejo de materiales especialmente diseñada que eleva tambores de cable y conductor pesados desde el nivel del suelo hasta una altura de trabajo segura utilizando una bomba hidráulica manual. Montado en un chasis reforzado de acero de alta resistencia y ofrecido en seis clasificaciones de carga de 50KN a 300KN, permite a un solo operador posicionar, levantar y desplegar tambores de hasta 5000 mm de diámetro que de otro modo requerirían una grúa y una cuadrilla completa.

Diseñado para el Trabajo Real de Tendido de Cables

Sistema de elevación hidráulica: una robusta bomba manual y un cilindro elevan el tambor del suelo con un mínimo esfuerzo, eliminando el levantamiento y rodamiento manual que causa la mayoría de las lesiones de espalda y aplastamiento en el sitio.
Brazos ajustables acomodan agujeros centrales de tambor de 76 mm a 200 mm y bloquean el tambor de forma segura durante el despliegue.
Frenado integrado aplica una contrapresión precisa para que el cable se alimente uniformemente sin holguras, torceduras o sobregiros.
Ruedas neumáticas de alta resistencia permiten que una persona mueva un soporte cargado sobre superficies irregulares y lo alinee con la dirección de tracción.
Marco reforzado: la soldadura se duplica en cada punto de tensión y la cuna ancha y baja mantiene la unidad estable bajo carga nominal completa.

Especificaciones Técnicas

Nº de Artículo.	Modelo	Carga Nominal (KN)	Diámetro del Tambor (mm)	Ancho del Tambor (mm)	Agujero Central (mm)	Peso (kg)
21346	SI-5	50	Máx. 2400	Máx. 1600	76-103	172
21347	SI-10	100	Máx. 2700	Máx. 1700	120-135	230
21348	SI-10A	100	Máx. 3400	Máx. 1900	120-135	230
21349	SI-16	160	Máx. 4000	Máx. 2500	125-200	325
21343	SI-20	200	Máx. 4000	Máx. 2500	135-160	450
21344	SI-30	300	Máx. 5000	Máx. 3100	160-200	600

Control de Calidad y Pruebas

La soldadura del marco sigue un procedimiento documentado, y cada chasis se verifica su escuadra en una plantilla antes de pintar. Los cilindros y bombas hidráulicas se prueban a presión, y cada unidad terminada se prueba funcionalmente a través de un ciclo de elevación completo antes de embalar. La fabricación se realiza bajo gestión de calidad certificada ISO 9001, y se suministra un registro de inspección de fábrica con cada envío.

Aplicaciones Típicas

Tendido de líneas de transmisión y distribución aéreas
Instalación de cables en subestaciones y patios de maniobras
Proyectos de extracción de cables subterráneos y en conductos
Trabajos de catenaria ferroviaria y backbone de telecomunicaciones
Cableado de energía en plantas industriales y parques eólicos

Soporte de Fábrica y Garantía para el Comprador

Precios directos del fabricante sin margen de intermediarios
OEM y ODM disponibles con clasificaciones de carga, colores y marca personalizadas
Planos técnicos y cálculos de carga suministrados antes del pedido
Bombas hidráulicas, brazos y ruedas de repuesto en stock
Garantía limitada de 12 meses en componentes hidráulicos

Indíquenos el diámetro, ancho, agujero central y la clasificación de carga requerida de su tambor, y nuestros ingenieros le recomendarán el modelo adecuado y le confirmarán un presupuesto directo de fábrica en un día hábil.
