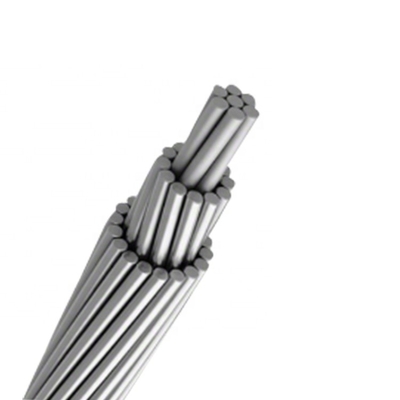

Transmisión de poder de arriba de Solid Type For de ACSR del conductor de aluminio desnudo de los alces

El conductor de la cebra de ACSR pertenece a ACSR-BS215. Hay punto común con el conductor de los alces del acsr. Toda consisten en 54 de aluminio y 7 aceros. Pero la otra especificación del conductor de la cebra del acsr es totalmente diferente del conductor de los alces. El diámetro del aluminio y del acero es lo mismo. Son 3,18 milímetros. Del cálculo, podemos saber que el diámetro total es 28,62 milímetros. Entonces el área seccional total es 484,50 mm2, y el área seccional del aluminio es 428,90 mm2. El peso es también una prueba simple, masa linear total debe ser 1621 kg/km. Entonces su carga de fractura calculada es 13190 daN. Cuando el conductor de la cebra del acsr está funcionando, el grado actual es 635 A. En el ℃ 20, la resistencia calculada de la C.C. es 0,0674 Ω/km.



Nombre de código		conductor de la cebra del acsr
Área de aluminio nominal milímetro 2		400
Trenzar la estructura	Al. no.	54
	Diámetro del Al.	3,18
	St. no.	7
	Diámetro del St.	3,18
Área seccional del aluminio	milímetro 2	428,9
Área seccional total	milímetro 2	484,5
Diámetro total	milímetro	28,62
Total	kg/km	1621
Calculado rompiendo la carga	daN	13190
Calcule la resistencia de la C.C. en el ℃ 20	Ω/km	0,0674



Como sabemos, el conductor de la cebra del acsr tiene la estructura simple, que significa mantenimiento fácil. Y el aluminio es la materia prima principal del conductor de la cebra del acsr, así que tiene precio bajo relativamente y capacidad grande de la transmisión.

Cuál es más, el conductor de la cebra del acsr puede ser fácil adaptarse a la colocación de condiciones geográficas especiales tales como ríos y valle. Es tan ampliamente utilizado en la transmisión de arriba. Y debido a este conductor tiene fuerza de alta resistencia y el peso ligero, conductor de la cebra del acsr es conveniente cubrir palmos extralargos con menos ayuda.
