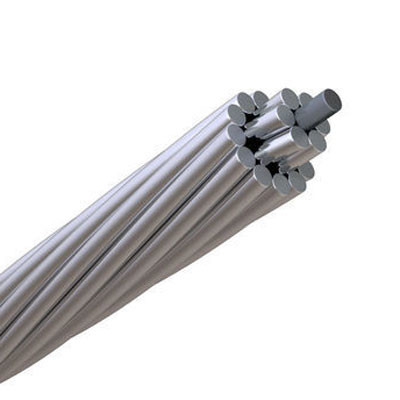

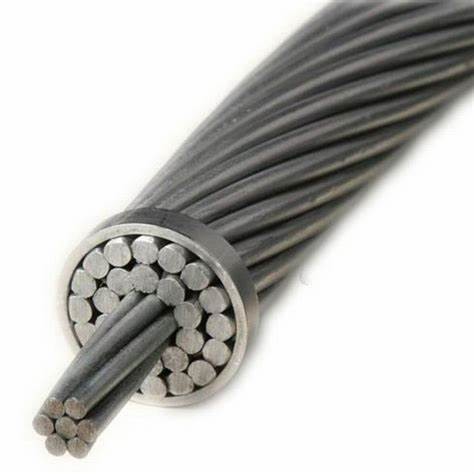

556,5 el MCM se zambulló el conductor de aluminio Steel Reinforced de ACSR
¿Cuál es 556,5 cable de la paloma ACSR?
De acero de aluminio de los conductores reforzada (ACSR), también conocido como conductores de aluminio desnudos, son uno de los conductores más ampliamente utilizados para la transmisión. 556,5 el MCM se zambulló cable de ACSR consiste en una o más capas de alambres de aluminio trenzados sobre una base de acero de alta resistencia que puede ser filamentos solos o múltiples dependiendo del requisito. Puede haber diversas combinaciones que trenzan de Al y de alambres de acero que prestan flexibilidad para obtener capacidad de carga actual conveniente y la fuerza mecánica para el uso.
¿Cuál es las especificaciones 556,5 del cable de la paloma ACSR del MCM?
Tamaño (AWG o MCM): 556,5
Encalladura (AL/STL): 26/7
Pulgadas del diámetro: Aluminio: 0,1463
Pulgadas del diámetro: Acero: 0,1138
Pulgadas del diámetro: Base de acero: 0,3414
Pulgadas del diámetro: Cable OD: 0,927
Peso lb/1000FT: Aluminio: 525,0
Peso lb/1000FT: Acero: 241,0
Peso lb/1000FT: Total: 766,0
Contenido %: Aluminio: 68,53
Contenido %: Acero: 31,47
Rate Breaking Strength (libras.): 22.500
OHMS/1000ft: DC en 20ºC: 0,0306
OHMS/1000ft: CA en 75ºC: 0,038
Ampacity: 726 amperios
¿Cuál es el uso 556,5 del cable de la paloma ACSR?
556,5 el cable de la paloma ACSR es conveniente para el uso en todos los palmos prácticos en los polos de madera, las torres de la transmisión, y otras estructuras. Los usos se extienden de líneas de transmisión del voltaje largo, superior (EHV) a los palmos del sub-servicio en los voltajes de la distribución o de la utilización en premisas privadas.
El conductor de ACSR (de acero de aluminio del conductor reforzada) tiene un expediente de servicio largo debido a su economía, formalidad, y fuerza al ratio de peso. La conductividad ligera y alta combinada del aluminio con la fuerza de la base de acero permite tensiones más altas, menos holgura, y palmos más largos que cualquier alternativa.
¿Cuál es los estándares 556,5 del cable de la paloma ACSR?
Alambre de aluminio de ASTM B-230, 1350-H19 para los propósitos eléctricos
Conductores de aluminio de ASTM B-231, endecha concéntrica trenzados
Conductores de aluminio de ASTM B-232, concéntrico puesto trenzado, de acero revestido reforzada (ACSR)
Alambre de acero revestido de aluminio de la base de ASTM B-341 para los conductores de aluminio, de acero reforzada (ACSR/AZ)
El cinc de ASTM B-498 cubrió el alambre de acero de la base para los conductores de aluminio, de acero reforzada (ACSR)
Conductor List de la ardilla a elegir
| Nombre de código |
conductor de la ardilla del acsr |
| Área de aluminio nominal milímetro 2 |
20 |
| Trenzar la estructura |
Al. no. |
6 |
| Diámetro del Al. |
2,11 |
| St. no. |
1 |
| Diámetro del St. |
2,11 |
| Área seccional del aluminio |
milímetro 2 |
20,94 |
| Área seccional total |
milímetro 2 |
24,43 |
| Diámetro total |
milímetro |
6,33 |
| Total |
kg/km |
85 |
| Calculado rompiendo la carga |
daN |
788 |
| Calcule la resistencia de la C.C. en el ℃ 20 |
Ω/km |
1,368 |
| Grado actual |
|
109 |
