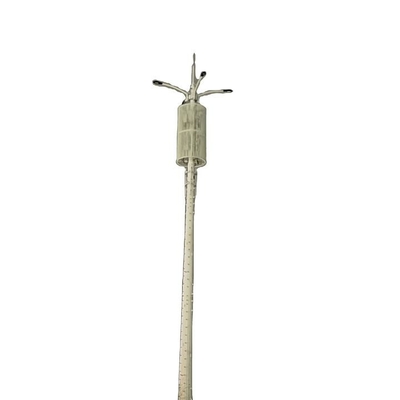

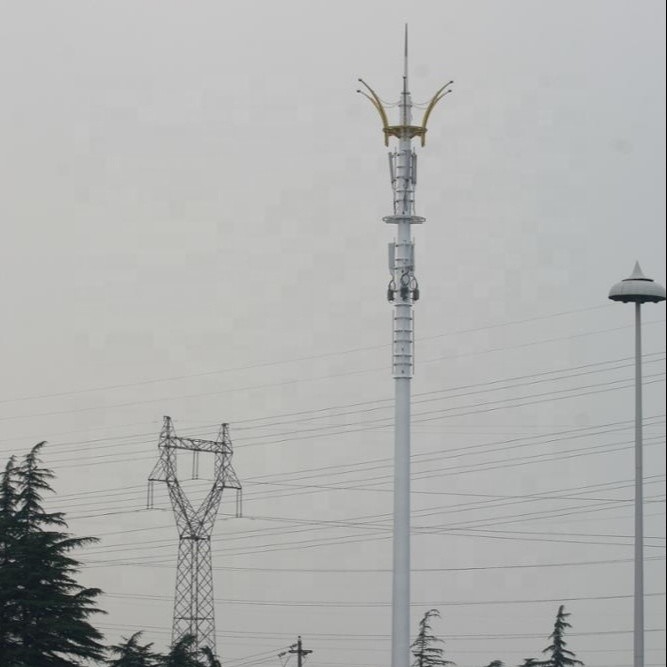

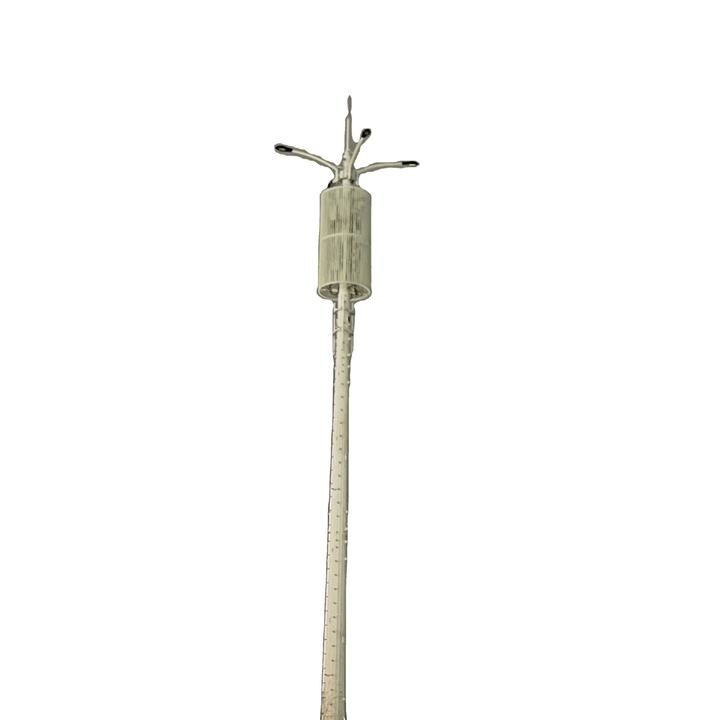

torre monopolar del hierro de las telecomunicaciones de los 20m para el emplazamiento de la obra de la telecomunicación
El grupo del poder de Suntech es uno de la adquisición más grande, ingeniería y las compañías de contratación del grupo en compañía y fábrica de la rama del grupo de China.Our han enganchado ya a campo de la energía eléctrica más de 26 años.
Detalle rápido:
1. acero de la estructura del código TIA/EIA-222-G/F del diseño
2. acero extensible GB/T 700 de GradeMild SteelHigh: Q235B, Q235C, Q235DGB/T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. el viento del diseño acelera a 250 kilómetros por hora
4. desviación permisible 0,5 velocidad operativa de ~1,0 grados
5. fuerza de la tensión (Mpa) 360~510470~630
6. fuerza de producción (t≤16mm) (Mpa) 355235
7. alargamiento (%) 2024
8. fuerza de impacto kilovoltio (j) 27 (20°C) ---Q235B (S235JR) 27 (20°C)--- Q345B (S355JR) 27 (0°C)--- Q235C (S235J0) 27 (0°C)--- Q345C (S355J0) 27 (- 20°C)--- Q235D (S235J2) 27 (- 20°C)--- Q345D (S355J2)
9. los pernos y las nueces califican 4,8, 6,8, 8,8
10. propiedades formechanical de los estándares
10,1 pernos ISO 898-1
10,2 nueces ISO 898-2
10,3 lavadoras ISO 6507-1
11 estándares para las dimensiones
11,1 pernos DIN7990, DIN931, DIN933;
11,2 nueces ISO4032, ISO4034;
11,3 lavadoras DIN7989, DIN127B, ISO7091
12. El CO2 de soldadura del método protegió la soldadura al arco y la soldadura al arco sumergida (la SIERRA)
Detalle rápido:
Las torres autosuficientes son apropiadas para casi todos los usos de comunicación inalámbricos. Torres autosuficientes
son típicamente tres o cuatro echaron a un lado tipo estructuras del enrejado hechas de la barra, del tubo, o del ángulo sólido. Torres autosuficientes
sea ideal para las instalaciones donde están limitados los requisitos de espacio.
Descripción de las mercancías de la torre de la telecomunicación y parámetros importantes
| No. |
Descripción |
Especificación detallada y parámetros de diseño importantes |
| 1 |
Código del diseño |
ANSI/TIA222G, estándar europeo y otros |
| 2 |
Carga prevista |
1. Área de la carga de la antena según especificado por los clientes por todo el mundo.
2. Velocidad del viento según pedido por los clientes.
3. Ángulo de la desviación y de torsión, categoría de la exposición, categoría topográfica según especificado por los clientes.
|
| 4 |
Clasificación de la estructura |
II |
| 5 |
Galvanización en baño caliente |
ISO 1461 2009, ASTM A123 |
| 6 |
Grado de acero |
1. Acero estructural poco aleado de alta resistencia: Q420B que es equivalente con ASTM Gr60
2. Aceros estructurales poco aleados de alta resistencia: Q345B que es equivalente con ASTM Gr50 o S355JR
3. Acero estructural del carbono: Q235B que es equivalente con ASTM A36 o S235JR
|
| 7 |
Pernos y nueces |
Pernos principalmente del ISO 898 del grado 6,8 y 8,8 |
| 8 |
Fundación |
50KPa, 100KPa, fuerza de sustentación del suelo 150KPa principalmente. |
| 9 |
Tipo de la torre |
1. El uno mismo de 3 piernas apoyó torres angulares
2. El uno mismo de 3 piernas apoyó torres tubulares
3. El uno mismo de 4 piernas apoyó torres angulares
4. El uno mismo de 4 piernas apoyó torres tubulares
5. Palo de Guyed
6. Torre monopolar
7. Torre camuflada: Palmera, árbol de pino, coco y otros árbol
8. Torre del RDS: Rápido despliegue el sitio/la torre
9. Torres del tejado
10. Smart postes
|
| 10 |
Garantía |
1. Estructuras de la torre: 10 años
2. Torres camufladas
a. Cortezas: 10 años
b. Ramas y hojas: 3 años
|
| 11 |
Período de vuelta |
50 años |
| 12 |
Accesorios |
1. Equipos de la pintura (estándares de ICAO): Pintura anticorrosiva de acrílico a base de agua que incluyen la cartilla, la naranja internacional/el blanco rojo y de marfil
2. Luz de la aviación: Luz doble 48V/220V y sola luz del luz y solar
3. Sistema del relámpago: Pararrayos con el cable de cobre de 70mm2 G/Y abajo del conductor o de la cinta plana de cobre de 25x3m m con las abrazaderas, y barras de distribución de acero revestidas de cobre o según especificado por los clientes.
4. Conexión a tierra del sistema: La conexión a tierra de Rod con el cable de acero revestido de cobre del filamento y arrastra el etc. o según especificado por los clientes.
5. ACDB según especificado por los clientes
6. Cercado: Cerca de la palizada y cerca de la malla de alambre con los alambres y la puerta de la maquinilla de afeitar.
7. Sistema de la detención de la caída: Sistema de la detención de la caída del certificado del GB y del CE.
8. Cable de fibra óptica: según especificado por el cliente
9. Generador: según especificado por el cliente
10. Jaula del toldo y del generador: según especificado por los clientes
|
