Torre galvanizada de acero de Guyed para la telecomunicación con los soportes y el pararrayos
El grupo del poder de Suntech es uno de la adquisición más grande, ingeniería y las compañías de contratación del grupo en compañía y fábrica de la rama del grupo de China.Our han enganchado ya al campo de la energía eléctrica más de 26 años.
Torre monopolar
La sola torre del tubo también llamó la torre monopolar, es un tipo de uso general, con aspecto hermoso,
cubriendo una pequeña área de 9 a 18 metros cuadrados, rentable, y es adoptado por la mayoría de
construcción. Cuerpo de la torre adoptar una sección más razonable, que está conectada con de alta resistencia
perno. Tiene las características de la instalación fácil y puede adaptarse a una variedad de sitio complicado del campo.

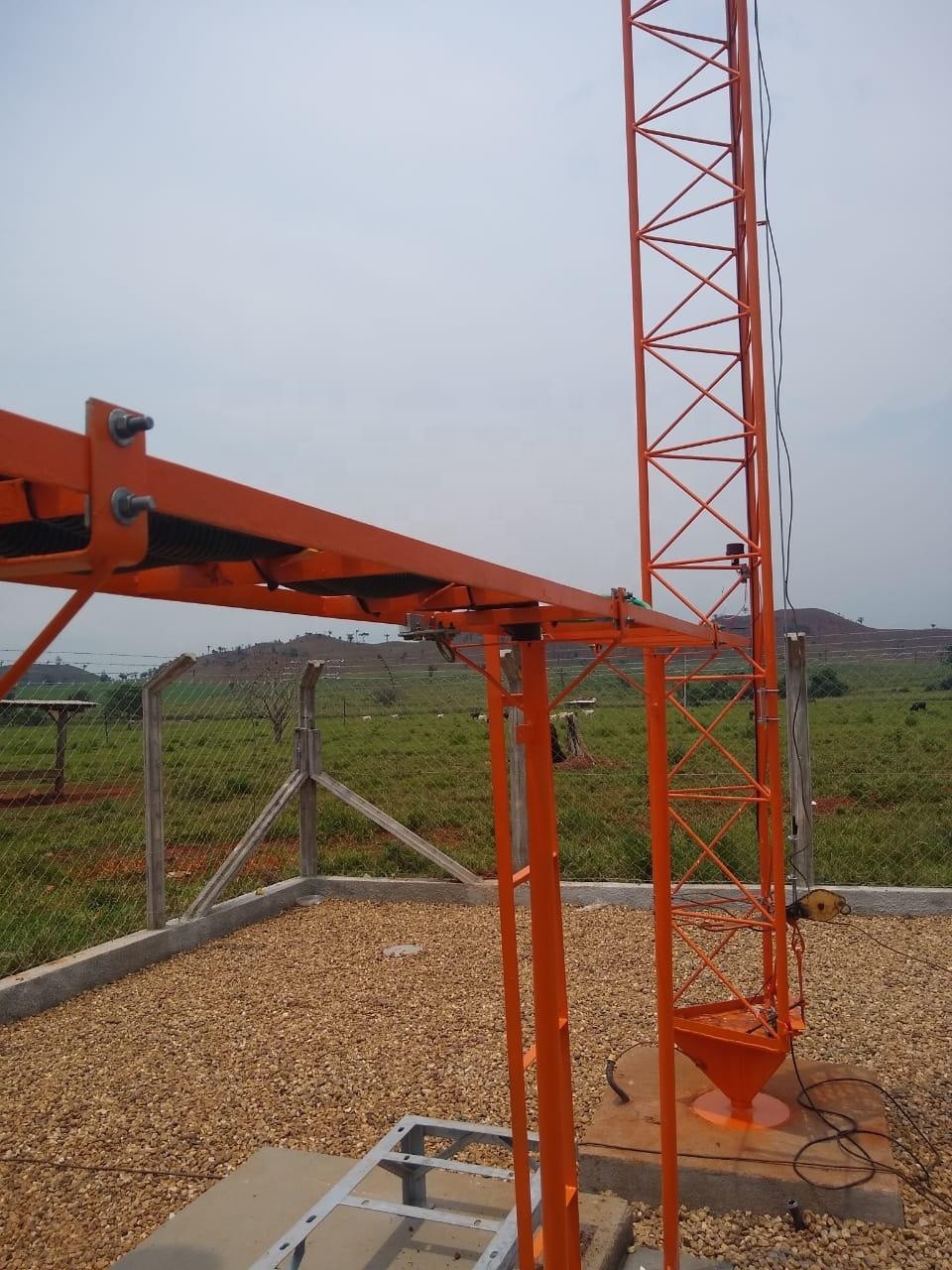

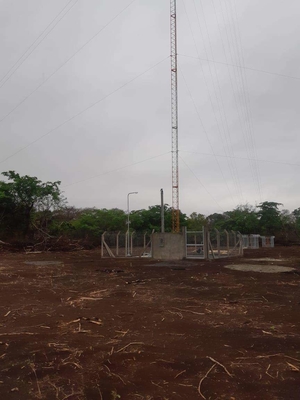

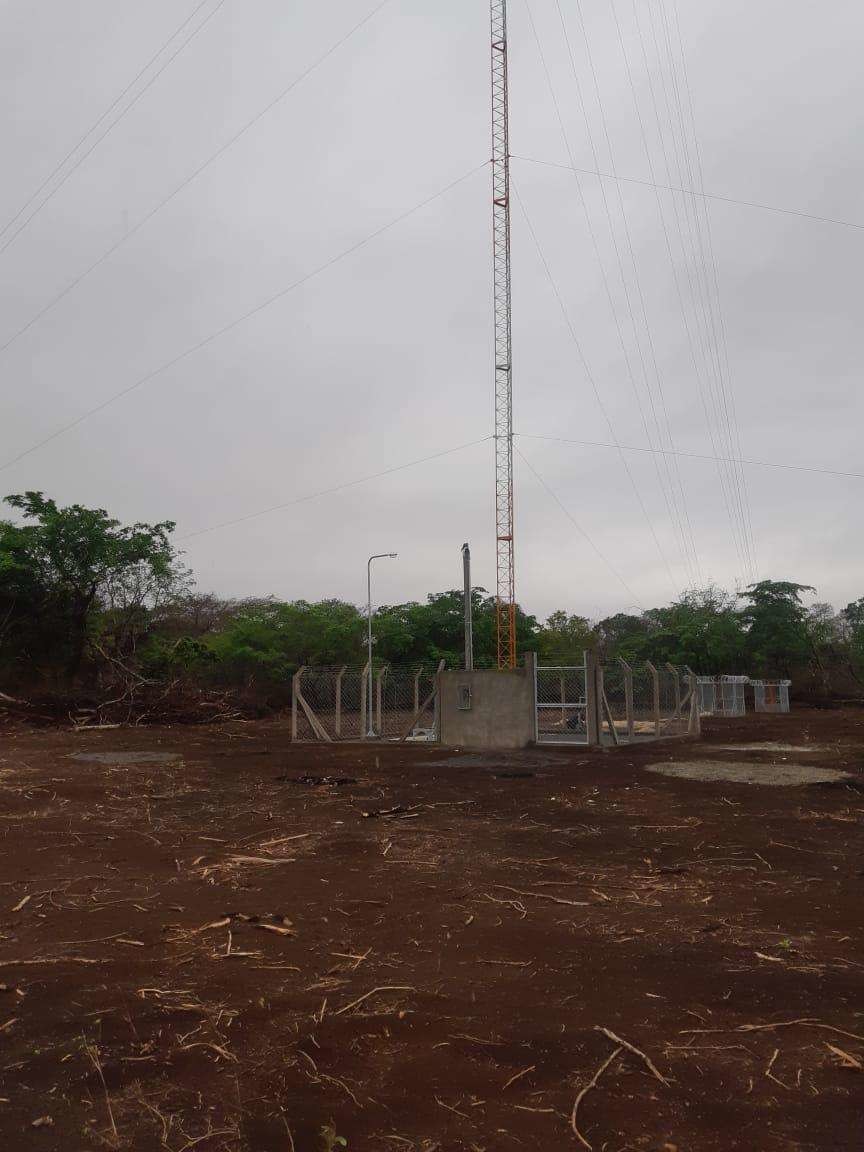

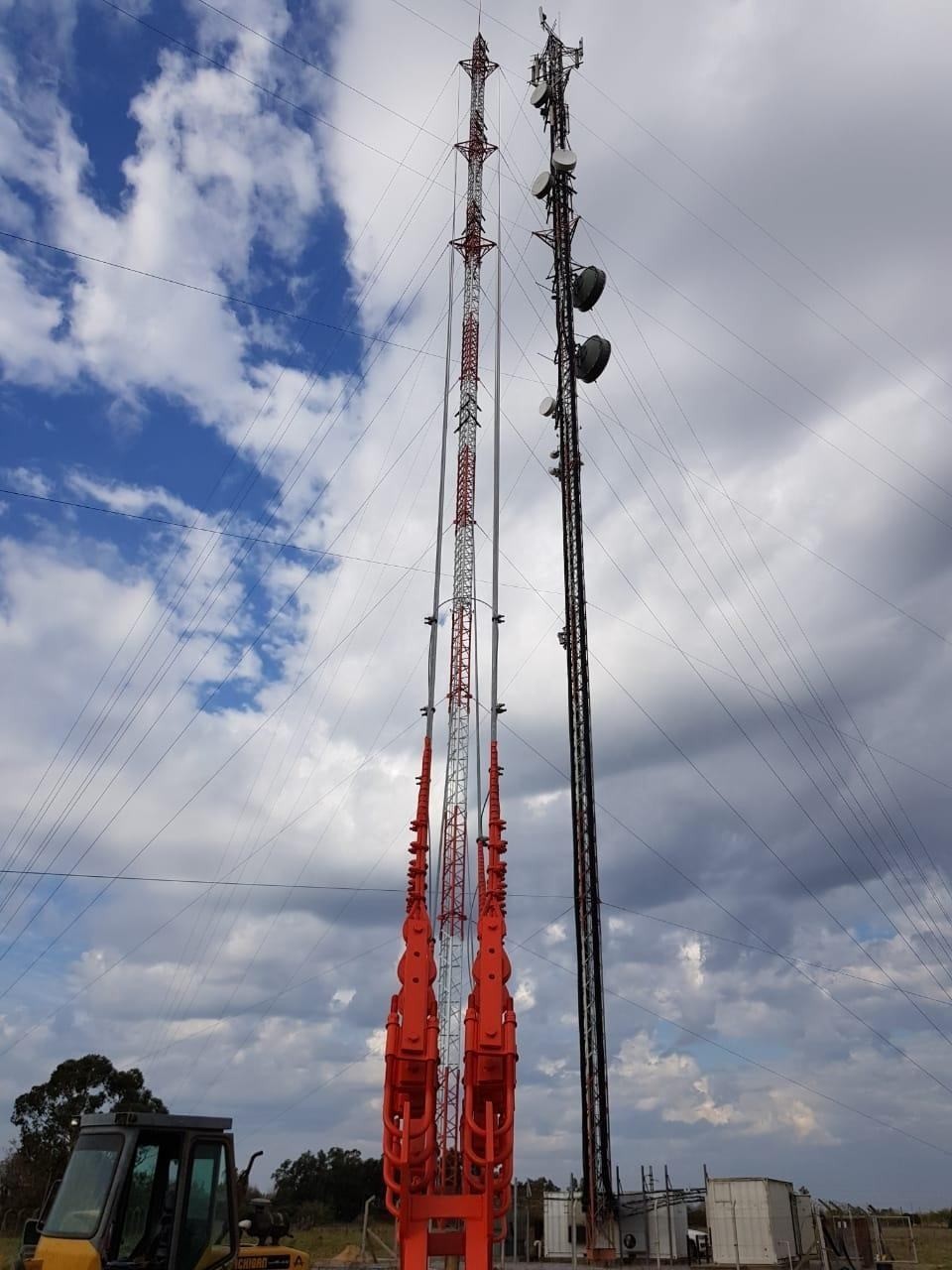

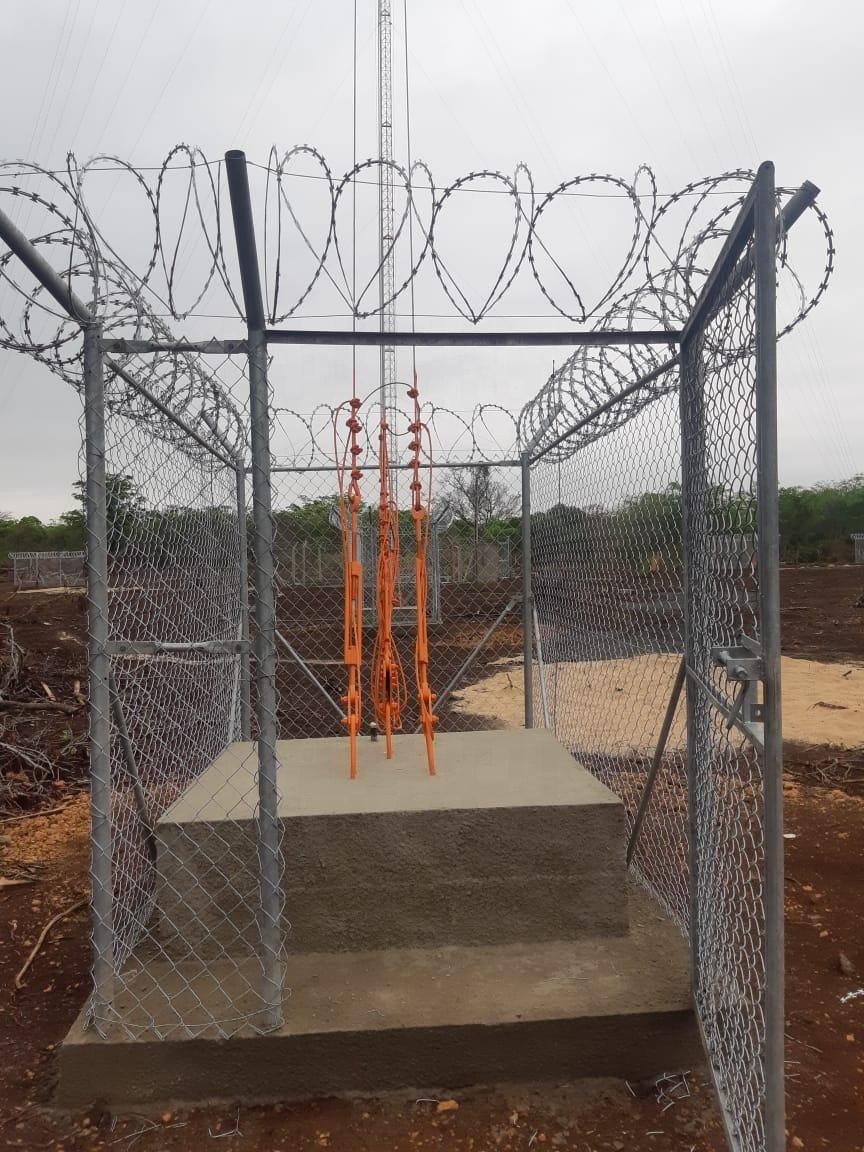

Torre de Guyed
La torre de Guyed tiene un aspecto nuevo, y su característica más grande se fortalece usando el alambre de individuo de acero.
La torre de Guyed es un tipo común de torre de comunicación que sea económica y práctica. Es encendedor y
más baratos que el otros. Es muy conveniente para las amplias áreas geográficas.
Torre autosuficiente
La torre autosuficiente es generalmente 3leg de la torre 4leg, y su material es tubería de acero o acero del ángulo. En cuanto a
la conexión, torre tubular es conectada por el reborde, y la torre de acero del ángulo es conectada por las nueces - y - los pernos.
Características:
1. pequeño coeficiente de la carga de viento, resistencia del fuerte viento.
2. recurso de tierra de ahorro, ubicación conveniente.
3. transporte e instalación convenientes.
Línea de transmisión descripción de acero de las mercancías de la estructura de la torre y de la subestación y parámetros importantes
| No. |
Descripción |
Especificación detallada y parámetros de diseño importantes |
| 1 |
Código del diseño |
1. Estándar nacional chino:
a. Regulación técnica de DL/T 5154-2002 del diseño para la torre y de las estructuras de poste de la línea de transmisión de arriba
b. Regulación técnica de DL/T 5219-2005 para diseñar la fundación de la línea de transmisión de arriba
2. Estándar americano:
a. Diseño de ASCE 10-97-2000 de estructuras de acero enrejadas de la transmisión
b. Requisito del código técnico de la edificación del ACI 318-02 para el hormigón de la estructura
|
| 2 |
Software del diseño |
SATISFAGA y ms Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc |
| 3 |
Carga prevista |
Según el requisito y la especificación de los clientes por todo el mundo. |
| 4 |
Prueba de carga/prueba destructiva |
Podemos arreglarlo de la autoridad gubernamental si es necesario y el coste de tal clase de prueba está por separado de la tasación de la torre. |
| 5 |
Voltaje |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, línea de transmisión 1000KV |
| 6 |
Galvanización en baño caliente |
ISO 1461-2009, ASTM A123 |
| 7 |
Grado de acero |
1. Acero estructural poco aleado de alta resistencia: Q420B que es equivalente con ASTM Gr60
2. Aceros estructurales poco aleados de alta resistencia: Q355B que es equivalente con ASTM Gr50 o S355JR
3. Acero estructural del carbono: Q235B que es equivalente con ASTM A36 o S235JR
|
| 8 |
Pernos y nueces |
Pernos principalmente del ISO 898 del grado 6,8 y 8,8 para ambo estándar del chino, del ISO y del estruendo |
| 9 |
Tipo de la torre |
Torres angulares, torres tubulares, palo de Guyed, torre monopolar |
| 10 |
Tipo de la torre |
Torre de la suspensión, torre de la tensión, torre muerta, estructura de la subestación |
| 11 |
Garantía |
Estructuras de la torre: 10 años |
| 12 |
Período de vuelta |
50 años |
| 13 |
Transporte |
Estamos muy cercanos al puerto más grande del mundo que es nuestra ventaja para el transporte del mar. |
| 14 |
Control de calidad |
Siga el sistema del ISO 9001 y estrictamente la inspección del control de calidad para la materia prima, la prueba del montaje del prototipo, la prueba de la galvanización y la inspección del envío previo para la cantidad y la calidad
Tratamos la calidad primero y el ratio 100% de la inspección.
|
Ventajas monopolares:
Pequeñas huella y fundación de la torre
Rápido y fácil erigir
Estético satisfaciendo
Versátil para diversos usos cargados
Con los monopoles afilados llegando a ser más populares en la industria inalámbrica, NELLO invirtió en una planta que es capaz
de producir millares de polos al año.
