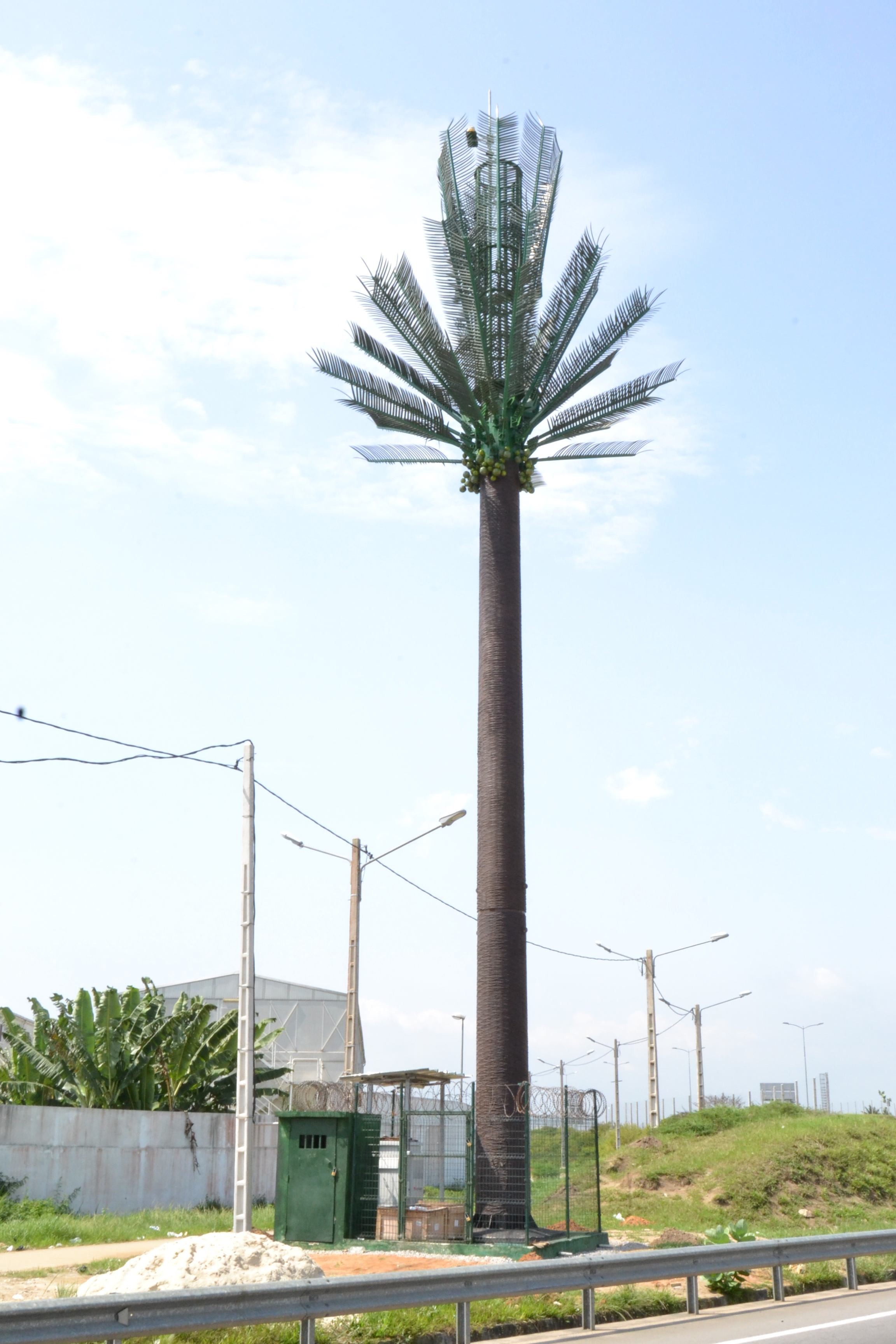

La palmera de la telecomunicación camufló la torre galvanizada monopolar de acero
El grupo del poder de Suntech es uno de la adquisición más grande, ingeniería y las compañías de contratación del grupo en compañía y fábrica de la rama del grupo de China.Our han enganchado ya
en el campo de la energía eléctrica más de 26 años.

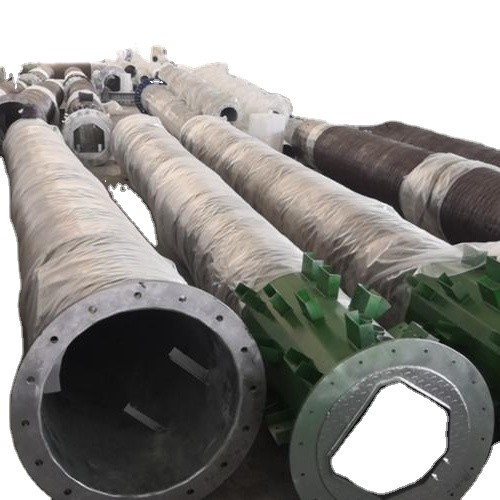

Proceso de producción
Aquí está el proceso de la fabricación para nuestra torre de la transmisión; sin embargo, ambas partes deben discutir todos los dibujos y confirmar todos los dibujos de la tienda, técnicos especificación, y qué estándar a conformar. Antes de la producción en masa, debemos recibimos todos los dibujos aprobados firmados de la tienda y técnico documentos de nuestro cliente.
Los toweris monopolares de las telecomunicaciones de la torre de la célula un tipo de torre de la transmisión de la señal, también llamaron una torre de la transmisión de la señal o una torre de la señal. Su función principal es apoyar la transmisión de la señal y apoyar las antenas de la transmisión de la señal.
Hay las torres de comunicación siguientes: torre de comunicación de acero del cuatro-poste del ángulo, torre de comunicación del tres-poste de la tubería de acero, torre de comunicación monopola (árbol embellecido, biónico, polo ligero), torre de comunicación de elevación, y torre de comunicación movible.
Descripción de producto detallada como sigue:
1. Círculo /Polygonal
2. Junta del resbalón/junta de reborde
3. Galvanización de la inmersión caliente (ASTM123)
4. Certificado ISO9001/ISO14001
5. Las juntas del resbalón dan lugar a montaje y a la erección fáciles de campo
6. Pintura opcional: según los requisitos de cliente
7. Estándar de diseño: TIA/EIA-222-G/F
8. Software del diseño: TORRE DEL MS
Los productos ofrecen:
Altura disponible: 10m-60M
Presión de viento: KILÓMETRO POR HORA 50KM/H-280
Material: eje principal: Q345B/S355JR/ASTM572; Recambios: Q235B/S235JR/ASTM A36
Pernos de ancla: galvanización caliente-sumergida del cinc del grado 8,8
Grueso del cinc: 100um mínimo para la estructura principal
Aspecto vivo, menos espacio, fácil instalar
Estructura: Junta del resbalón/junta de reborde
Curso de la vida: eje principal y piezas de acero más de 30 años
Plazo de ejecución de la entrega: 35 días después de que recibimos el depósito o el LC
Gama cargada de la cantidad de la antena: 3-18 PCS
Gama de la cantidad del cargamento del plato de la microonda: 3-18 PCS
Gama &Resting de trabajo de la cantidad de la plataforma: 1-3 PCS
Soportes encubiertos disponibles
Cable y escalera: puede ser montado por la petición del cliente
Montado típicamente y erigido dentro de una cuestión de horas
Mayo se quepa con diversas combinaciones de entrada del feedline, de salida del feedline, y de puertos de acceso personales
Línea del cable: apoyado en los J-ganchos internos
Barra del cable de conexión a tierra y de conexión a tierra: según la petición del cliente, generalmente nuestra oferta no incluyendo esta parte
Línea completa de soportes y de accesorios de la antena disponibles
Proporcionado los pernos y el cable-tipo sistema del paso de la subida de la seguridad
Torre camuflada normal del árbol de pino incluyendo: pararrayos, ayuda de antena, suppport de la microonda, plataforma, eje principal de la sección, pernos de la conexión, pernos de ancla, plantillas, escalera interna y externa, bandeja de cable y etc
Luz de la aviación: podemos hacerla si petición del cliente
| Descripción de las mercancías de la torre de la telecomunicación y parámetros importantes |
| No. |
Descripción |
Especificación detallada y parámetros de diseño importantes |
| 1 |
Código del diseño |
ANSI/TIA222G, estándar europeo y otros |
| 2 |
Carga prevista |
1. Área de la carga de la antena según especificado por los clientes por todo el mundo. |
| 2. Velocidad del viento según pedido por los clientes. |
| 3. Ángulo de la desviación y de torsión, categoría de la exposición, categoría topográfica según especificado por los clientes. |
| 4 |
Clasificación de la estructura |
II |
| 5 |
Galvanización en baño caliente |
ISO 1461 2009, ASTM A123 |
| 6 |
Grado de acero |
1. Acero estructural poco aleado de alta resistencia: Q420B que es equivalente con ASTM Gr60 |
| 2. Aceros estructurales poco aleados de alta resistencia: Q345B que es equivalente con ASTM Gr50 o S355JR |
| 3. Acero estructural del carbono: Q235B que es equivalente con ASTM A36 o S235JR |
| 7 |
Pernos y nueces |
Pernos principalmente del ISO 898 del grado 6,8 y 8,8 |
| 8 |
Fundación |
50KPa, 100KPa, fuerza de sustentación del suelo 150KPa principalmente. |
| 9 |
Tipo de la torre |
1. El uno mismo de 3 piernas apoyó torres angulares |
| 2. El uno mismo de 3 piernas apoyó torres tubulares |
| 3. El uno mismo de 4 piernas apoyó torres angulares |
| 4. El uno mismo de 4 piernas apoyó torres tubulares |
| 5. Palo de Guyed |
| 6. Torre monopolar |
| 7. Torre camuflada: Palmera, árbol de pino, coco y otros árbol |
| 8. Torre del RDS: Rápido despliegue el sitio/la torre |
| 9. Torres del tejado |
| 10. Smart postes |
| 10 |
Garantía |
1. Estructuras de la torre: 10 años |
| 2. Torres camufladas |
| a. Cortezas: 10 años |
| b. Ramas y hojas: 3 años |
| 11 |
Período de vuelta |
50 años |
| 12 |
Accesorios |
1. Equipos de la pintura (estándares de ICAO): Pintura anticorrosiva de acrílico a base de agua que incluyen la cartilla, la naranja internacional/el blanco rojo y de marfil |
| 2. Luz de la aviación: Luz doble 48V/220V y sola luz del luz y solar |
| 3. Sistema del relámpago: Pararrayos con el cable de cobre de 70mm2 G/Y abajo del conductor o de la cinta plana de cobre de 25x3m m con las abrazaderas, y barras de distribución de acero revestidas de cobre o según especificado por los clientes. |
| 4. Conexión a tierra del sistema: La conexión a tierra de Rod con el cable de acero revestido de cobre del filamento y arrastra el etc. o según especificado por los clientes. |
| 5. ACDB según especificado por los clientes |
| 6. Cercado: Cerca de la palizada y cerca de la malla de alambre con los alambres y la puerta de la maquinilla de afeitar. |
| 7. Sistema de la detención de la caída: Sistema de la detención de la caída del certificado del GB y del CE. |
| 8. Cable de fibra óptica: según especificado por el cliente |
| 9. Generador: según especificado por el cliente |
| 10. Jaula del toldo y del generador: según especificado por los clientes |
