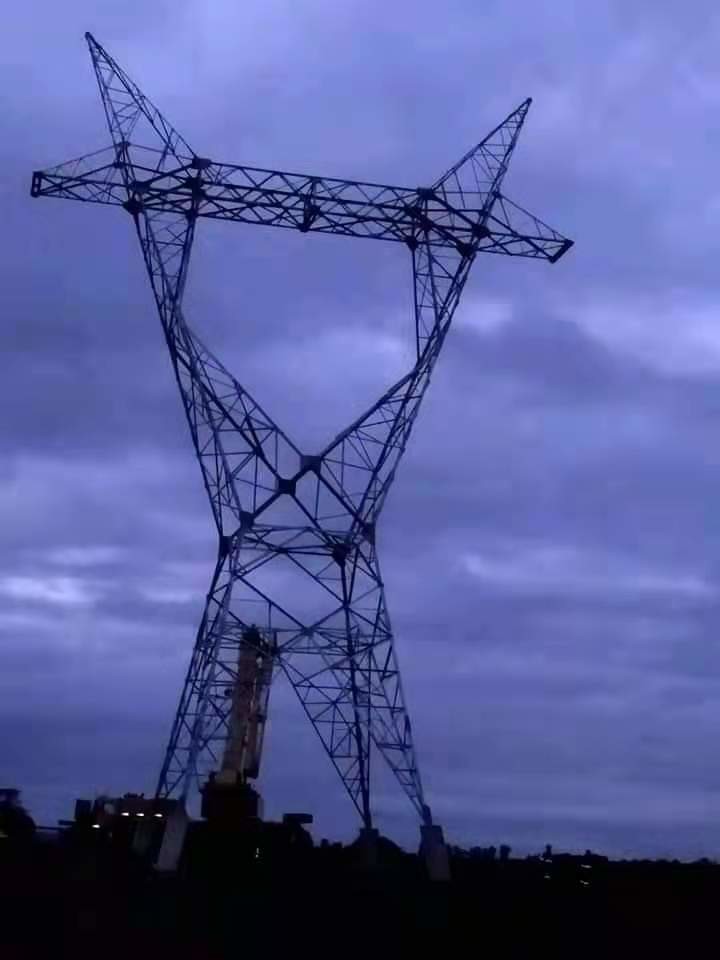

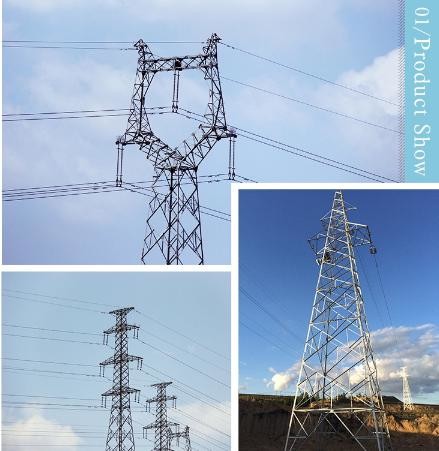

Torres de acero del enrejado de ASTM123 230kv por encima línea de transmisión de 400 kilovoltios torre
Detalle rápido:
La corriente eléctrica 230kv se eleva por encima línea de transmisión de 400 kilovoltios polo eléctrico de acero los 30m de la torre
DESCRIPCIÓN DE PRODUCTO
|
Nombre de producto
|
La corriente eléctrica 230kv se eleva por encima línea de transmisión de 400 kilovoltios polo eléctrico de acero los 30m de la torre |
|
Material
|
Acero rodado
|
|
Color
|
Según la petición del cliente
|
|
Estándar
|
ISO9001: 2008
|
|
Material
|
Q235B/Q345B/Q420 de acero
|
|
Estándar de soldadura
|
AWSD1.1
|
|
Estándar de la galvanización
|
ASTM123
|
|
Uso
|
Transmisión y distribución de poder
|
Especificaciones:
Las características de producto:
Como la línea de transmisión tradicional equipo, la torre de acero del ángulo tiene el campo ampliamente utilizado, las características del código del diseño, el arte es maduro, en diversas distancias, diverso nivel voltaico está mostrando las ventajas y la aplicabilidad general
El diseño de línea de transmisión de poder torre depende encendido, tipo de conductor y de Tierra-alambre, zona del viento, ángulo de desviación y especificación de material. Estas torres se galvanizan para proteger el acero contra la corrosión. El grueso de capa de la galvanización depende de las condiciones meteorológicas en la ubicación de la torre.
Grados de acero
Acero del ángulo: Q345B de acero chino, que lo mismo a ASTM A572 GR50
Otras web, apoyando y no subrayar la placa y el acero del ángulo: Chino Q2230B, que lo mismo a ASTM A36
Placas: Q345B de acero chino, que lo mismo a ASTM A572 GR50
Pernos: Grado chino 6,8 y 8,8, que similar a ASTM A394
A) la dimensión y la tolerancia para el ángulo están según GB/T1591-1994
B) Galvanización de la inmersión caliente de acuerdo con GB/T 13912-2002, que similar a ASTM A 123
C) la soldadura será funcionamiento de acuerdo con estándar de AWS D1.1 o del CWB
Voltaje: Equipo de transmisión de poder/línea de transmisión eléctrica grado de la torre del hierro de ángulo: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Aquí está el proceso de la fabricación para nuestra torre de la transmisión; sin embargo, ambas partes deben discutir todos los dibujos y confirmar todos los dibujos de la tienda, especificación técnica, y qué estándar a conformar. Antes de la producción en masa, debemos recibimos todos los dibujos aprobados firmados de la tienda y documentos técnicos de nuestro cliente.
Nuestra fabricación estará estrictamente de acuerdo con los dibujos de detalle preparados por el contratista y aprobados por el ingeniero. La fabricación comenzará después de la aprobación del montaje y de las pruebas de la tienda.
| Corte |
: El corte y el corte serán realizados cuidadosamente y todas las porciones del trabajo que será expuesto para ver después de que la realización sea acabada cuidadosamente. Los sopletes cortadores manualmente dirigidos no serán utilizados.
B: Todo el material sobre 13 (o 12) milímetros densamente será haber aserrado frío o máquina oxicortada.
C: La cosecha o el corte será permitida para el grueso material de 13 milímetros o menos.
El corte de llama del alto acero de la producción será precedido por un leve precalienta la operación pasando la llama que corta sobre la pieza que se cortará.
Todos los bordes oxicortados serán molidos limpios. |
| Doblez |
Nuestra compañía owaned el machince de doblez. Frether más, podemos fabricar las torres con el doblez caliente o el doblez frío según los requisitos del cliente. |
| Soldadura |
No se hará ninguna soldadura a menos que la previa autorización se haya obtenido del ingeniero.
La soldadura no será permitida en los puntos de accesorio de la torre para el conductor, alambre del escudo, los aisladores o las asambleas o los soportes asociados |
| Sub-perforación |
Todos los agujeros en acero estructural menos de 10 milímetros de grueso se pueden perforar a del mismo tamaño a menos que se indicare en forma diferente en los dibujos aprobados. Los agujeros mostrados en los dibujos como agujeros perforados y todos los agujeros en los 10 milímetros de acero estructurales o más en miembros del grueso y de tensión de cruz-brazos serán perforados o sub-perforados y escariados.
Todos los agujeros serán limpios y sin bordes rasgados o desiguales. Todas las rebabas resultando del escariado o de la perforación serán quitadas. Todos los agujeros serán cilíndricos y perpendiculares al miembro.
En caso necesario para evitar la distorsión de los agujeros, los agujeros cerca de los puntos de curvas serán hechos después de doblar. |
| Perforación |
Para perforar a del mismo tamaño, el diámetro del sacador será 1,0 milímetros más grande que el diámetro nominal del perno, y el diámetro del dado no será más de 1.5m m más grande que el diámetro del sacador. Para sub-perforar, el diámetro del sacador será 4 milímetros más pequeño que el diámetro nominal del perno, y el diámetro del dado será no más que 2 milímetros más grande que el diámetro del sacador. la Sub-perforación para el trabajo escariado será tal eso después de no escariar ninguna superficie del sacador aparecerá en la periferia del agujero |
| Tamaño del agujero |
Donde se escarian o se perforan los agujeros, el diámetro del agujero acabado será no mayor que el diámetro nominal del perno más 1,0 milímetros. |
| Galvanización |
Todo el material será en baño caliente galvanizado después de la fabricación de acuerdo con la última revisión de la especificación A 123 de GB/T 13912-2002 o de ASTM.
El material que se ha rechazado debido a puntos desnudos u otros defectos de capa serán pelados y re-galvanizados, o las áreas sin recubrimiento será decubierto por un método aprobado.
Todas las placas y formas que han sido deformadas por el proceso de la galvanización serán enderezadas por ser vuelto a enrollar o el ser presionado. El material no será martillado ni será enderezado de otra manera de una forma que herirá la capa protectora.
La aprobación será asegurada del ingeniero si la galvanización se hace fuera de la planta del contratista.
Todo el trabajo de acero galvanizado será protegido contra la mancha blanca del almacenamiento usando un tratamiento aprobado de la solución inmediatamente después de la galvanización. |
| Embalaje |
Nuestro producto será embalado en varios paquetes cuyo peso sea TA 2~3 o según su requisito. |
|
Inmersión caliente
galvanización
|
Estándar |
Thickness/mm de acero |
Capa mala
thickness/μm
|
Metálico
Elemento
|
Contenido |
|
Ejes de poste, cruz
arms&bolted encendido
accesorios
|
ASTM A123/
A123M-15 COMO
NZS 4680
|
>6 |
85 |
Manganeso |
0.25%-0.40% |
| <3-6> | 70 |
| 1.5-3 |
55 |
Cu |
<0> |
| <1> | 55 |
| Pernos, nuts&washers |
GB/T 5267.3-2008 |
___ |
≥ 54 |
P |
<0> |
| (ISO 10684-2004) |
| Pernos de fundación |
ASTM A153/
A153M-09
|
___ |
≥ 54 |
S |
<0> |
