Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR

Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR

  • Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR
  • Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR
Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR
Datos del producto:
Lugar de origen: Ningbo, China
Nombre de la marca: Suntech Power
Certificación: ISO9001,CCC
Número de modelo: ACSR
Pago y Envío Términos:
Cantidad de orden mínima: los 3000M
Precio: Get the newest price
Detalles de empaquetado: tambor Iro-de madera
Tiempo de entrega: 10-15 días laborables
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 3000ton/month
Contacto
Descripción detallada del producto
nombre: Cable de Electric Power de la baja tensión Base: multifilar
USO: transmisión y distribución de arriba Material: Conductor de acero de aluminio
uso: Filamento del acero de alta resistencia a la tracción Estándar: ESTRUENDO DEL IEC ASTM DE LAS BS
Alta luz:

Conductor de aluminio Alloy Reinforced Conductor

,

Conductor desnudo Cable de la transmisión eléctrica

,

Conductor de acero del filamento ACAR



Cable eléctrico de la transmisión del conductor del conductor de aluminio de Alloy Reinforced ACAR

Descripción de producto

descripción 1.Product

Los alambres concéntrico trenzados de 1350 de aluminio en el aluminio de alta resistencia - magnesio forma al conductor de aluminio Alloy Reinforced (ACAR) - base de la aleación del silicio (AlMgSi). El número de alambres de la aleación de Aluminum1350 y de AlMgSi depende del diseño de cable. Aunque el diseño general comprende una base trenzada del filamento de la aleación de AlMgSi, en ciertas construcciones del cable, los alambres de los filamentos de la aleación de AlMgSi se puede distribuir en capas en los 1350 filamentos de aluminio.

ACAR tiene mejores propiedades mecánicas y eléctricas con respecto a un ACSR, a un AAC o a un AAAC equivalente. Un equilibrio muy bueno entre las propiedades mecánicas y eléctricas por lo tanto toma ACAR la mejor decisión donde están la consideración el ampacity, la fuerza y el peso ligero principal de la línea diseño. Estos conductores se utilizan extensivamente en líneas de arriba de la transmisión y de la distribución.

Midal puede fabricar y suministrar ACAR en carretes de madera/de acero no recuperables o carretes de acero recuperables.

Características técnicas de ACSR basadas en BS estándar 215

Nombre de código Área de aluminio nominal Encalladura y diámetro de alambre Área seccional del aluminio Área seccional total Diámetro aproximadamente total Aproximadamente total Resistencia calculada de la C.C. en 20Oc Calculado rompiendo la carga
Al Acero
milímetro2 No./mm milímetro2 milímetro2 milímetro kg/km ohmio /km kN
CONEJO 50 6/3.35 1/3.35 52,88 61,7 10,05 214 0,5426 18,35
PERRO 100 6/4.72 7/1.57 105 118,5 14,15 394 0,2733 32,7
LOBO 150 30/2.59 7/2.59 158,1 194,9 18,13 726 0,1828 69,2
DINGO 150 18/3.35 1/3.35 158,7 167,5 16,75 506 0,1815 35,7
LINCE 175 30/2.79 7/2.79 183,4 226,2 19,53 842 0,1576 79,8
CEBRA 400 54/3.18 7/3.18 428,9 484,5 28,62 1621 0,0674 131,9



Características técnicas de ACSR basadas en ASTM estándar B 232



Nombre de código

Nominal

AWG/MCM

Encalladura y diámetro de alambre Área seccional del aluminio Área seccional total Diámetro aproximadamente total Aproximadamente total Resistencia calculada de la C.C. en 20Oc Calculado rompiendo la carga
Al Acero
  No./mm milímetro2 milímetro2 milímetro kg/km Ω/km kN
Turquía 6 6/1.68 1/1.68 13,29 15,48 5,04 54 2,1586 5,24
Cisne 4 6/2.12 1/2.12 21,16 24,71 6,36 85 1,3557 8,32
Gorrión 2 6/2.67 1/2.67 33,61 39,22 8,01 136 0,8535 12,7
Petirrojo 1 6/3.0 1/3.0 42,39 49,49 9,0 171 0,6767 15,85
Cuervo 1/0 6/3.37 1/3.37 53,48 62,38 10,11 216 0,5364 19,32
Codornices 2/0 6/3.78 1/3.78 67,42 78,65 11,34 273 0,4255 23,62

2.Application

ACSR, AAC, AAAC, conductor de ASCSR&ACAR ampliamente utilizado en líneas de transmisión de poder con diversos niveles voltaicos. Puesto que tienen buenas características tales como la estructura simple, la instalación conveniente y el mantenimiento, el bajo costo para la línea, la capacidad grande de la transmisión y son también convenientes para poner a través de los ríos y de línea aérea de los valles etc.

3.Standard

ACAR fabricó por Midal cumple o excede los requisitos de todos los estándares internacionales como ASTM, COMO, BS, CSA, el estruendo, IEC, NFC, SS - etc

4.Characteristics

  • fuerza mejorada al ratio de peso
  • mejores propiedades mecánicas
  • características eléctricas mejoradas
  • resistencia excelente a la corrosión

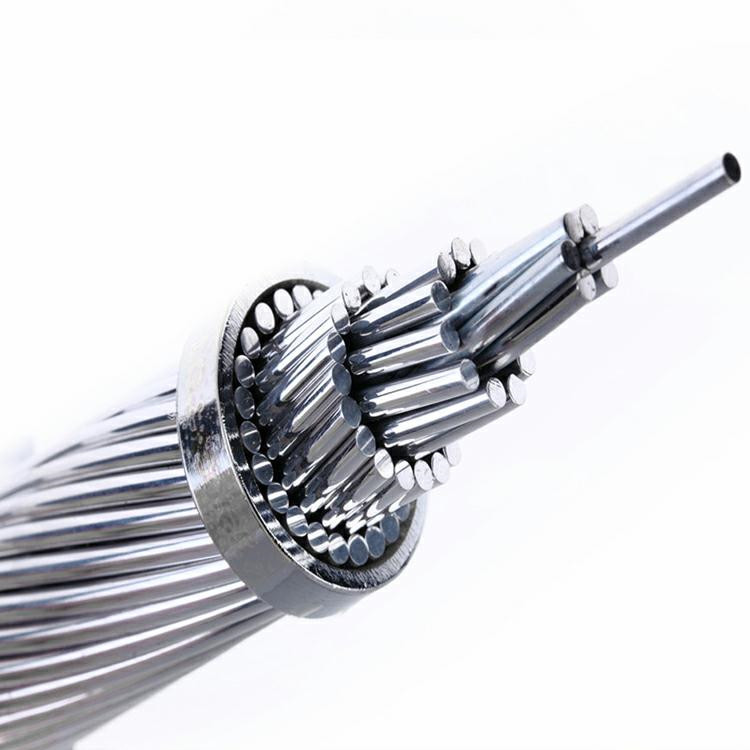

Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR 0

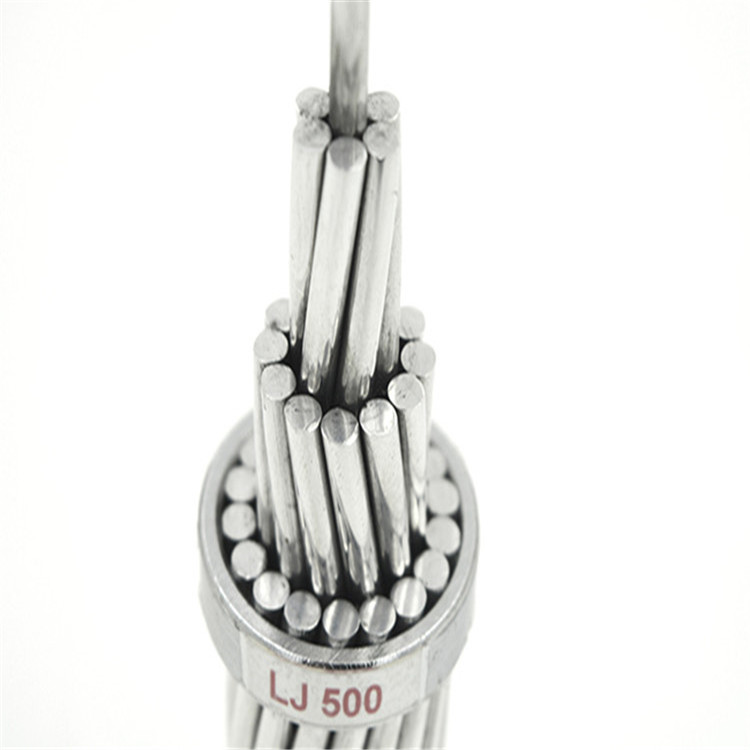

Cable de la transmisión de Cable Reinforced Electric del conductor de la aleación de aluminio de ACAR 1

Empaquetado y envío

PACKAGING&SHIPPING

¡Diverso paquete para el cliente elegir!

El nuestro embalar de la exportación del cable eléctrico se hace especialmente para asegurarse de que será la calidad de los productos no afectado durante el transporte. Nuestro cable eléctrico está utilizando la rueda para el embalaje, t del cable eléctricoél la rueda puede ser marco todo de acero, de acero y madera fumigada, o cajas de madera fumigadas. Estamos utilizando diverso embalaje para diversa longitud del cable, para asegurar allí no seremos ningún problema durante la entrega del productos.

1. Si el diámetro de la rueda es más largo de 2 los metros, estamos utilizando toda la rueda de acero para embalar los productos

2. Si el diámetro de la rueda está entre 1.4meters a 1.8meters, estamos utilizando el marco de acero y fumigado madera para embalar los productos.

3. Si es el diámetro de la rueda menos que 1.4meters, utilizaremos la rueda de madera fumigada para embalar los productos

4. Para el embalaje de los alambres eléctricos y de la pequeña cantidad de cables, utilizaremos la caja de madera fumigada para embalar.



Cable eléctrico de la transmisión del conductor del precio de fábrica del conductor de aluminio de Alloy Reinforced ACARCable eléctrico de la transmisión del conductor del precio de fábrica del conductor de aluminio de Alloy Reinforced ACAR
