Conductor de aluminio desnudo de arriba Steel Reinforced Strands para el conductor de ACSR

Conductor de aluminio desnudo de arriba Steel Reinforced Strands para el conductor de ACSR

  • Conductor de aluminio desnudo de arriba Steel Reinforced Strands para el conductor de ACSR
  • Conductor de aluminio desnudo de arriba Steel Reinforced Strands para el conductor de ACSR
Conductor de aluminio desnudo de arriba Steel Reinforced Strands para el conductor de ACSR
Datos del producto:
Lugar de origen: Ningbo, China
Nombre de la marca: Suntech
Certificación: ISO9001,CCC
Número de modelo: ACSR
Pago y Envío Términos:
Cantidad de orden mínima: el 1000M
Precio: Get the newest price
Detalles de empaquetado: Caja o envases de madera exportados
Tiempo de entrega: 15-20 días laborables
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 3000ton/month
Contacto
Descripción detallada del producto
Nombre: Conductor de aluminio Steel Reinforced Tipo: Desnudo
Uso: Línea de transmisión Material de aislamiento: No
Voltaje clasificado: 220kv Conductor: AAC/ACSR/AAAC
Alta luz:

Conductor de aluminio desnudo Steel Reinforced de Acsr

,

Cable de aluminio desnudo de arriba

,

El acero reforzó todo el conductor de la aleación de aluminio

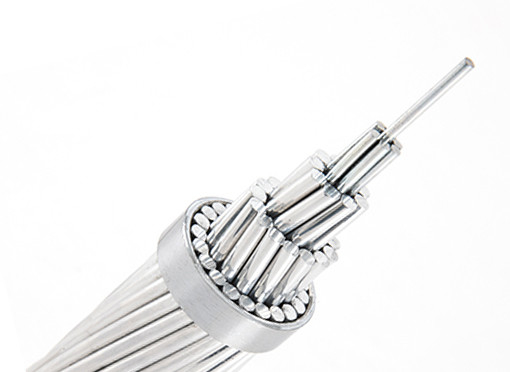

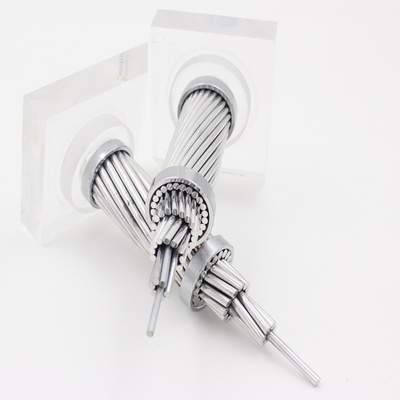

Conductor de aluminio de arriba desnudo Steel Reinforced Strands para el conductor de ACSR


El conductor de aluminio Steel Reinforced (ACSR) es conductor concéntrico trenzado con una o más capas del alambre de aluminio exhausto duro 1350-H19 en base galvanizada de alambre de acero. La base puede ser solo alambre o trenzado dependiendo del tamaño. El alambre de acero de la base está disponible en la galvanización de la clase A, de B o de la clase C para la protección contra la corrosión. La protección contra la corrosión adicional es directa disponible el uso de la grasa a la base o a la infusión del conductor terminado con la grasa.

La proporción de acero y de aluminio en un conductor de ACSR se puede seleccionar sobre la base de la fuerza mecánica y de la capacidad de carga actual exigidas por cada uso.

Los conductores de ACSR se reconocen para su expediente de la economía, de la formalidad y del ratio favorable de la fuerza/peso. Los conductores de ACSR combinan la conductividad ligera y buena del aluminio con la fuerza y la aspereza de alta resistencia del acero. En la línea diseño, esto puede proveer de tensiones más altas, de menos holgura, y de longitudes de palmo más largas que obtenibles la mayoría de los otros tipos de conductores de arriba.

Fabricación de Midal y suministrar ACSR en carretes de madera/de acero no restituibles o carretes de acero recuperables dependiendo del requisito de cliente.

Características técnicas de ACSR basadas en BS estándar 215

Nombre de código Área de aluminio nominal Encalladura y diámetro de alambre Área seccional del aluminio Área seccional total Diámetro aproximadamente total Aproximadamente total Resistencia calculada de la C.C. en 20Oc Calculado rompiendo la carga
Al Acero
milímetro2 No./mm milímetro2 milímetro2 milímetro kg/km ohmio /km kN
CONEJO 50 6/3.35 1/3.35 52,88 61,7 10,05 214 0,5426 18,35
PERRO 100 6/4.72 7/1.57 105 118,5 14,15 394 0,2733 32,7
LOBO 150 30/2.59 7/2.59 158,1 194,9 18,13 726 0,1828 69,2
DINGO 150 18/3.35 1/3.35 158,7 167,5 16,75 506 0,1815 35,7
LINCE 175 30/2.79 7/2.79 183,4 226,2 19,53 842 0,1576 79,8
CEBRA 400 54/3.18 7/3.18 428,9 484,5 28,62 1621 0,0674 131,9



Características técnicas de ACSR basadas en ASTM estándar B 232



Nombre de código

Nominal

AWG/MCM

Encalladura y diámetro de alambre Área seccional del aluminio Área seccional total Diámetro aproximadamente total Aproximadamente total Resistencia calculada de la C.C. en 20Oc Calculado rompiendo la carga
Al Acero
  No./mm milímetro2 milímetro2 milímetro kg/km Ω/km kN
Turquía 6 6/1.68 1/1.68 13,29 15,48 5,04 54 2,1586 5,24
Cisne 4 6/2.12 1/2.12 21,16 24,71 6,36 85 1,3557 8,32
Gorrión 2 6/2.67 1/2.67 33,61 39,22 8,01 136 0,8535 12,7
Petirrojo 1 6/3.0 1/3.0 42,39 49,49 9,0 171 0,6767 15,85
Cuervo 1/0 6/3.37 1/3.37 53,48 62,38 10,11 216 0,5364 19,32
Codornices 2/0 6/3.78 1/3.78 67,42 78,65 11,34 273 0,4255 23,62

Bare overhead aluminum conductor steel reinforced strands for ACSR conductorFilamentos reforzados de acero del conductor de aluminio de arriba desnudo para el conductor de ACSRFilamentos reforzados de acero del conductor de aluminio de arriba desnudo para el conductor de ACSRFilamentos reforzados de acero del conductor de aluminio de arriba desnudo para el conductor de ACSR
