Tipo desnudo conductor de aluminio Steel Reinforced 397,5 MCM Ibis

Datos del producto:

Lugar de origen:	NINGBO, CHINA
Nombre de la marca:	Suntech
Certificación:	ISO9001,CCC
Número de modelo:	ACSR

Pago y Envío Términos:

Cantidad de orden mínima:	los 2000M
Precio:	Negotiation
Detalles de empaquetado:	Caja o envases de madera exportados
Tiempo de entrega:	10-15 días laborables
Condiciones de pago:	L/C, T/T, Western Union
Capacidad de la fuente:	2000ton/month

Contacto

Descripción detallada del producto

Nombre:	Conductor de aluminio Steel Reinforced de ACSR	Tipo:	Desnudo
Uso:	Línea de transmisión	Material de aislamiento:	NO
Estándar:	Rejilla del estado, central eléctrica	Material:	Aluminio
Alta luz:	Conductor de aluminio desnudo de ACSR , El acero reforzó los conductores de arriba desnudos , 397

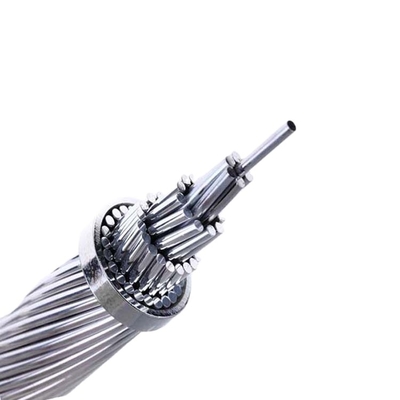

397,5 conductor de aluminio Steel Reinforced del MCM Ibis ACSR

¿Cuál es 397,5 cable de Ibis ACSR?

De acero de aluminio de los conductores reforzada (ACSR), también conocido como conductores de aluminio desnudos, son uno de los conductores más ampliamente utilizados para la transmisión. 397,5 el cable del MCM Ibis ACSR consiste en una o más capas de alambres de aluminio trenzados sobre una base de acero de alta resistencia que pueda ser filamentos solos o múltiples dependiendo del requisito. Puede haber diversas combinaciones que trenzan de Al y de alambres de acero que prestan flexibilidad para obtener capacidad de carga actual conveniente y la fuerza mecánica para el uso.

¿Cuál es las especificaciones 397,5 del cable del MCM Ibis ACSR?

Tamaño (AWG o KCM): 397,5

Encalladura (AL/STL): 25/7

Pulgadas del diámetro: Aluminio: 0,1236

Pulgadas del diámetro: Acero: 0,0961

Pulgadas del diámetro: Base de acero: 0,2882

Pulgadas del diámetro: Cable OD: 0,783

Peso lb/1000FT: Aluminio: 374,7

Peso lb/1000FT: Acero: 171,9

Peso lb/1000FT: Total: 546,6

Contenido %: Aluminio: 68,53

Contenido %: Acero: 31,47

Rate Breaking Strength (libras.): 16.300

OHMS/1000ft: DC en 20ºC: 0,0428

OHMS/1000ft: CA en 75ºC: 0,052

Ampacity: 587 amperios

¿Cuál es el uso 397,5 del cable de Ibis ACSR?

397,5 el cable de Ibis ACSR es conveniente para el uso en todos los palmos prácticos en los polos de madera, las torres de la transmisión, y otras estructuras. Los usos se extienden de líneas de transmisión del voltaje largo, superior (EHV) a los palmos del sub-servicio en los voltajes de la distribución o de la utilización en premisas privadas.

El conductor de ACSR (de acero de aluminio del conductor reforzada) tiene un expediente de servicio largo debido a su economía, formalidad, y fuerza al ratio de peso. La conductividad ligera y alta combinada del aluminio con la fuerza de la base de acero permite tensiones más altas, menos holgura, y palmos más largos que cualquier alternativa.

¿Cuál es los estándares 397,5 del cable de Ibis ACSR?

Alambre de aluminio de ASTM B-230, 1350-H19 para los propósitos eléctricos

Conductores de aluminio de ASTM B-231, endecha concéntrica trenzados

Conductores de aluminio de ASTM B-232, concéntrico puesto trenzado, de acero revestido reforzada (ACSR)

Alambre de acero revestido de aluminio de la base de ASTM B-341 para los conductores de aluminio, de acero reforzada (ACSR/AZ)

El cinc de ASTM B-498 cubrió el alambre de acero de la base para los conductores de aluminio, de acero reforzada (ACSR)

Conductores de ACSR en estándar canadiense

Nombre de código	Superficie total			Encalladura y diámetro		Diámetro total aproximado	Masa linear			Resistencia a la tensión clasificada	D.C. Resistance máximo en 20 el ℃ Ω/km	Grado de Cuttent
	Aluminio	Acero	Total	Aluminio	Acero		Aluminio	Acero	Total.
	milímetro 2	milímetro 2	milímetro 2	milímetro	milímetro	milímetro	kg/km	kg/km	kg/km	daN
chochín	8,34	1,39	9,73	6/1.33	1/1.33	3,99	22,9	10,8	33,7	308	3,43035	63
Curruca	10,59	1,34	11,93	6/1.5	1/1.50	4,5	29	14	43	420	2,7139	67
Turquía	13,29	2,19	15,48	6/1.68	1/1.68	5,04	37	17	54	524	2,1586	78
Cisne	21,16	3,55	24,71	6/2.12	1/2.12	6,36	58	27	85	832	1,3557	105
Swante	21,16	5,35	26,5	7/1.96	1/2.61	6,53	58	42	100	1053	1,3557	104
Trago	26,69	4,45	31,14	6/2.38	1/2.38	7,14	73,3	34,6	107,9	1021	1,07124	126
Gorrión	33,61	5,61	39,22	6/2.67	1/2.67	8,01	92	44	136	1270	0,8535	139
Sparate	33,61	8,52	42,13	7/2.47	1/3.30	8,24	92	67	159	1611	0,8535	138
Petirrojo	42,39	7,1	49,49	6/3.00	1/3.00	9	116	55	171	1585	0,6767	160
Cuervo	53,48	8,9	62,38	6/3.37	1/3.37	10,11	147	69	216	1932	0,5364	183
Codornices	67,42	11,23	78,65	6/3.78	1/3.78	11,34	185	88	273	2362	0,4255	210
Paloma	85,03	14,19	99,22	6/4.25	1/4.25	12,75	233	110	343	2941	0,3373	241
Pingüino	107,23	17,87	125,1	6/4.77	1/4.77	14,31	294	139	433	3706	0,2675	276
Waxwing	135,16	7,48	142,64	18/3.09	1/3.09	15,45	373	58	431	3027	0,2133	319
Perdiz	135,16	22	157,16	26/2.57	7/2.00	16,28	374	172	546	5029	0,2143	323
Avestruz	152	24,71	176,71	26/2.73	7/2.12	17,28	421	193	614	5652	0,1906	346
MERLIN	170,45	9,48	179,93	18/3.47	1/3.47	17,35	470	74	544	3823	0,1691	364
Pardillo	170,45	27,81	198,26	26/2.89	7/2.25	18,31	472	217	689	6271	0,1699	371
Oriole	170,45	39,81	210,26	30/2.69	7/2.69	18,83	473	311	784	7745	0,1704	372
Chickadee	201,42	11. 16	212,58	18/3.77	1/3.77	18,85	555	87	642	4399	0,1431	403
Barnacla	201,42	26,13	227,55	24/3.27	7/2.18	19,61	558	204	762	6469	0,1438	405
Ibis	201,42	32,77	234,19	26/3.14	7/2.44	19,88	558	256	814	7211	0,1438	403
Alondra	201,42	46,97	248,39	30/2.92	7/2.92	20,44	560	367	927	8869	0,1442	410
Pelícano	241,68	13,42	255,1	18/4.12	1/4.14	20,7	666	105	771	5216	0,1193	449
Parpadeo	241,68	31,29	272,97	24/3.58	7/2.39	21,49	670	245	915	7666	0,1199	454
Halcón	241,68	39,42	281,1	26/3.44	7/2.67	21,79	670	308	978	8665	0,1199	455
Gallina	241,68	56,39	298,07	30/3.20	7/3.20	22,4	671	441	1112	10534	0,1201	457
Osprey	282	15,68	297,68	18/4.47	1/4.47	22,35	777	122	899	6088	0,1022	492
Periquito	282	36,58	318,58	24/3.87	7/2.58	23,22	781	286	1067	8822	0,1027	492
Paloma	282	45,94	327,94	26/3.72	7/2.89	23,55	781	359	1140	10103	0,1027	499
Eagle	282	65,81	347,81	30/3.46	7/3.46	24,21	783	515	1298	13392	0,103	500
Pavo real	306,58	39,74	346,32	24/4.03	7/2.69	24,2	849	311	1160	9588	0,0945	522
Squab	306,58	49,94	356,52	26/3.87	7/3.01	24,51	850	390	1240	10841	0,0945	523
Pato de madera	306,58	71,55	378,13	30/3.16	7/3.61	25,25	851	560	1411	12884	0,0947	523
Trullo	306,58	69,87	376,45	30/3.61	19/2.16	25,24	851	548	1399	13359	0,0947	527
Kingbird	322,26	17,9	340,16	18/4.78	1/4.78	23,88	889	139	1028	6956	0,08945	530
Grajo	322,26	41,81	364,07	24/4.14	7/2.76	24,84	893	326	1219	10083	0,08989	537
Pájaro	322,26	52,45	374,71	26/3.97	7/3.09	25,15	893	409	1302	11180	0,08989	538
Negreta	322,26	75,22	394,48	30/3.70	7/3.70	25,88	895	589	1484	13544	0,09011	541
Garceta	322,26	73,55	395,81	30/3.70	19/2.22	25,9	894	576	1470	14055	0,09011	542
Rápido	322,26	8,96	331,22	36/3.38	1/3.38	23,62	888	70	958	6052	0,08945	542
Flamenco	337,74	43,81	381,55	24/4.23	7/2.82	25,4	936	342	1278	10566	0,08577	552
Gannet	337,74	55,03	392,77	26/4.07	7/3.16	25,76	936	429	1365	11733	0,08577	618
Zanco	362,58	46,97	409,55	24/4.39	7/2.92	26,31	1005	367	1372	11335	0,07989	577
Estornino	362,58	59,03	421,61	26/4.21	7/3.28	26,68	1005	461	1466	12591	0,07989	578
Mirlo negro americano	362,58	82,58	445,16	30/3.92	19/2.35	27,43	1006	647	1653	15394	0,08009	581
Golondrina de mar	402,84	27,87	430,71	45/3.38	7/2.25	27,03	1116	217	1333	9737	0,07191	610
Cóndor	402,84	52,19	455,03	54/3.08	7/3.08	27,72	1116	408	1524	12445	0,07911	614
Cuco	402,84	52,19	455,03	24/4.62	7/3.08	27,74	1116	408	1522	12394	0,07191	614
Drake	402,84	65,51	468,45	26/4.44	7/3.45	28,11	1116	518	1628	13992	0,07191	614
Focha	402,84	11,16	414	36/3.77	1/3.77	26,41	1110	88	1198	7485	0,07156	614
Pato silvestre	402,84	91,87	484,71	30/4.14	19/2.48	28,96	1119	719	1838	17118	0,07208	618
Rubicundo	456,06	31,54	487,6	45/3.59	7/2.40	28,73	1263	247	1510	10931	0,06351	656
Canario	456,06	59,1	515,16	54/3.28	7/3.28	29,52	1263	461	1724	14095	0,06351	660
Carril	483,42	33,42	516,84	45/3.70	7/2.47	29,61	1339	262	1601	11585	0,05992	679
Catbird	483,42	13,42	496. 84	36/4.14	1/4.14	28,95	1333	105	1438	8766	0,05962	679
Cardinal	483,42	62,65	546. 07	54/3.38	7/3.38	30,42	1339	490	1829	14936	0,05992	681
Ortolan	523,68	36,19	559. 87	45/3.85	7/2.57	30,81	1451	283	1734	12310	0,05331	712
Tanager	523,68	14,51	538,19	36/4.30	1/4.30	30,12	1443	113	1556	9493	0,05504	710
Zarapito	523,68	67,87	591,55	54/3.52	7/3.52	31,68	1451	530	1981	16180	0,05531	715
Urraca	563,93	39,03	602,96	45/4.00	7/2.66	31,98	1563	385	1868	13263	0,05136	743
Pinzón.	563,93	71,55	635,48	54/3.65	19/2.19	32,85	1570	580	2130	17441	0,05161	746
Empavesado	604,26	41,55	645,81	48/4.14	7/2.76	33,12	1674	327	2001	14179	0,04793	772
Grackle	604,26	76,58	680,84	54/3.77	19/2.27	33,97	1682	600	2282	18678	0,04817	773
Agua madre de salmuera	644,51	44,52	689,03	45/4.27	7/2.85	34,17	1785	349	2134	15148	0,04494	802
Faisán	644,51	81,63	726,19	54/3.90	19/2.34	35,1	1795	638	2433	19400	0,04516	807
Alondra	644,51	17,87	662,38	36/4.78	1/4.78	33,42	1777	140	1917	11585	0,04472	810
Cazo	684,84	47,1	731,94	45/4.40	7/2.92	35,16	1898	368	2266	16070	0,0423	831
Martin	684,84	88,71	771,55	54/4.02	19/2.41	36,17	1906	679	2585	20605	0,0425	835
Bobolink	725,1	50,32	775,42	45/4.53	7/3.02	36,24	2009	393	2402	17071	0,03994	859
Chorlito	725,1	91,87	816,97	54/4.14	19/2.48	37,24	2019	719	2738	21824	0,04013	862
Trepatroncos	765,35	52,9	818,25	45/4.65	7/3.10	37,2	2120	414	2534	17789	0,03784	886
Loro	765,35	96,84	862,19	54/4.25	19/2.55	38,25	2131	759	2890	23020	0,03802	890
Avefría	805,68	55,48	861,16	45/4.77	7/3.18	38,16	2232	435	2667	18702	0,03595	911
Halcón	805,68	102,1	907,81	54/4.36	19/2.62	39,26	2243	799	3042	24255	0,03613	917
Chukar	902,7	73,51	902,72	84/3.70	19/2.22	40,7	2511	575	3086	22685	0,03245	975
Azulejo	1092	88,8	1092,28	84/4.07	19/2.44	44,76	3036	697	3733	26830	0,02681	1180
Kiwi	1100	47,5	1099,2	72/4.41	7/2.94	44,07	3057	370	3427	22160	0,02684	1180
Thrasher	1170,8	65,15	1170,8	76/4.43	19/2.09	45,9	3256	511	3767	25300	0,02478	1200
Urogallo	40,52	14,13	54,65	8/2.54	1/4.24	9,32	112	110	222	2360	0,7115	155
Petrel	51,61	30,06	81,67	12/2.34	7/2.34	11,71	143	235	378	4715	0,5613	187
Minorca	56,13	32,77	88,9	12/2.44	7/2.44	12,22	156	256	412	5125	0,5161	197
Leghorn	68,19	39,81	108	12/2.69	7/2.69	13,46	189	311	500	6170	0,4248	221
Guinea	80,58	46,97	127,55	12/2.92	7/2.92	14,63	223	367	590	7255	0,3595	244
Chorlito carambolo	89,48	52,19	141,67	12/3.08	7/3.08	15,42	248	409	657	7850	0,3237	260
Dorking	96,71	56,39	153,1	12/3.20	7/3.20	16,03	268	441	709	8480	0,2995	272
Brahma	102,97	91,87	194,84	16/2.86	19/2.48	18,14	285	722	1007	12880	0,2813	288
Alca	102,84	92,32	195,2	8/4.05	7/2.25	14,83	282,7	217,3	500	8740	0,2789	276
Cochin	107,1	62,45	169,55	12/3.37	7/3.37	16,84	297	488	765	9390	0,2705	287
