Lugar de origen: | China |
Nombre de la marca: | Suntech |
Certificación: | ISO |
Número de modelo: | Línea de transmisión torre del enrejado |
Cantidad de orden mínima: | 1 torre |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | Envases exportados |
Tiempo de entrega: | 25-30 días después del depósito |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 sistemas por año |
Material: | Q235B/Q345B/Q420 de acero | Superficie: | Corteza galvanizada y específica en baño caliente con las ramas |
---|---|---|---|
Altura: | los 0m~200m | Uso: | Torre de la telecomunicación |
Velocidad del viento básica: | ráfaga 110~160km/h_3 segundo | Vida: | 25-30 años |
Alta luz: | torre de acero de la telecomunicación 330kv,torre de acero galvanizada de la telecomunicación de los soportes,torre de antena de acero 330kv |

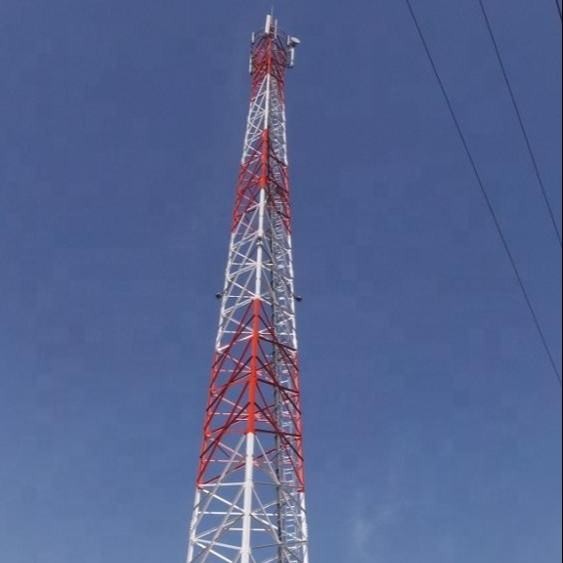

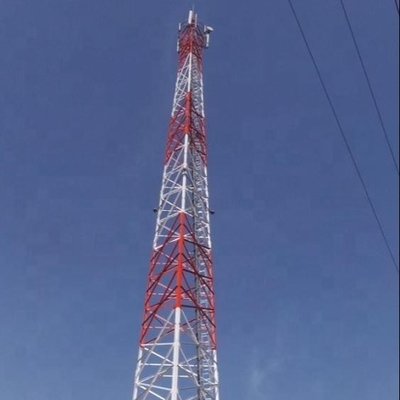

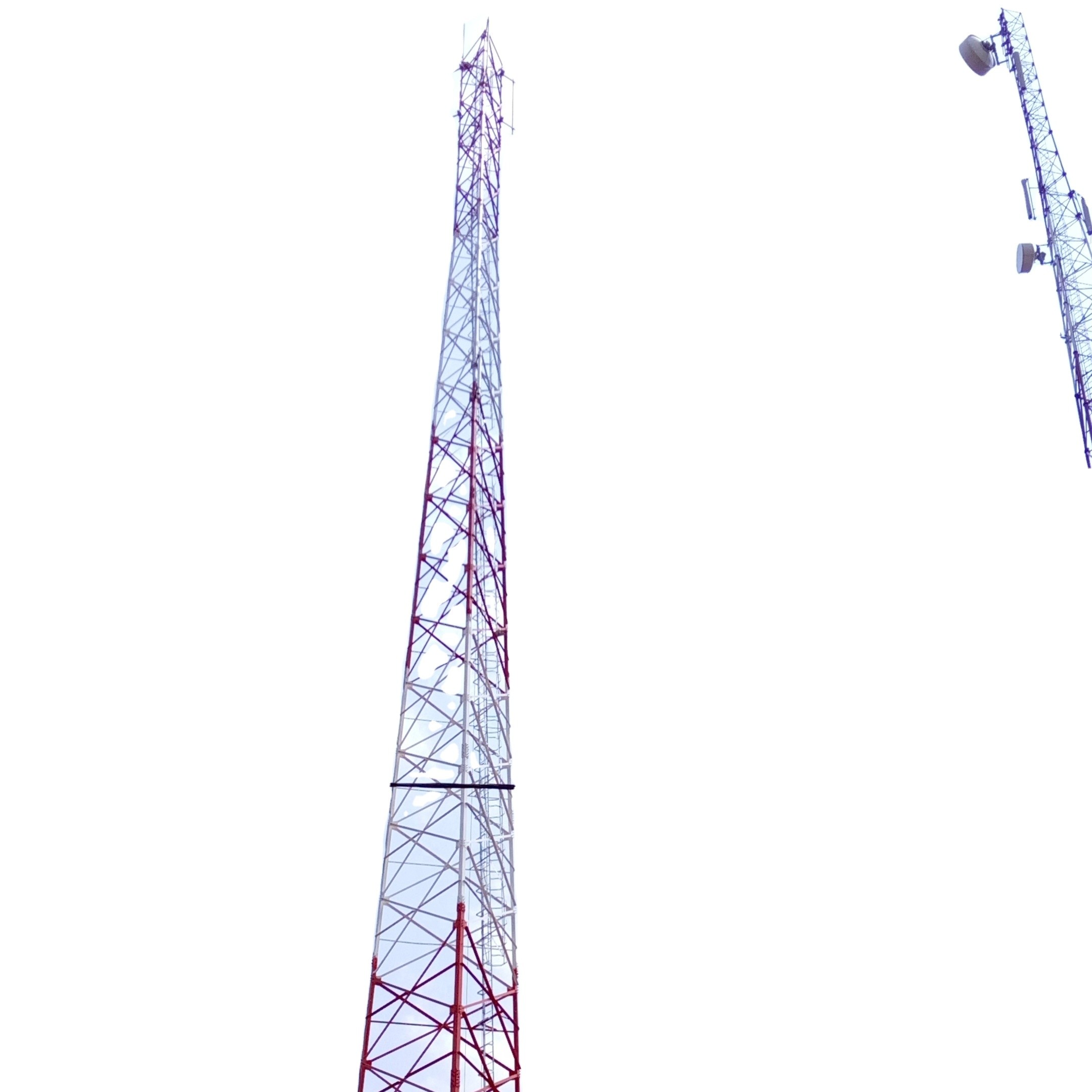

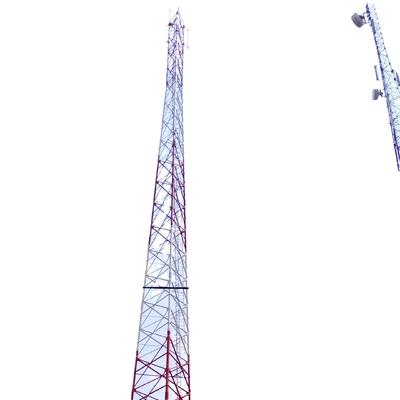

Torre de acero de las telecomunicaciones angulares de 3 piernas con la inmersión caliente galvanizada y los soportes
El grupo del poder de Suntech es uno de la adquisición más grande, ingeniería y las compañías de contratación del grupo en compañía y fábrica de la rama del grupo de China.Our han enganchado ya
en el campo de la energía eléctrica más de 26 años.
Diseño de torre
Díganos sus requisitos y diseñaremos y detallaremos una estructura de ayuda de antena completa para cubrir sus necesidades. Todo el diseño de torre se hace en completo
conformidad con la última revisión de la asociación TIA/EIA-222-G/F estándar de las industrias de las telecomunicaciones, “estándares estructurales para la antena de acero y las estructuras portantes de la antena” y otros estándares industriales, como aplicable.
Diseño y detalle
Tenemos experiencia amplia con virtualmente cada hacemos y modelamos de la torre usada en la Suramérica y la África. Debido a esto, podemos diseñar y detallar los soportes de la antena y otras pertenencias de la torre para cubrir cualquier necesidad y para caber cualquier torre. Con una instalación interna de la fabricación, podemos aduana-fabricación los artículos bajo nuestro examen riguroso
para entregar lo que usted necesita.
Análisis y cálculo de estructura
Proporcionamos servicios excepcionales del análisis estructural. Un análisis estructural va más profundo que apenas una inspección visual. La inspección visual
de una torre mostrará la condición física de una torre tal como aherrumbrar, agrietarse de soldaduras, miembros doblados, etc. pero no mostrará si es una torre
insistido demasiado en por las cargas está apoyando. Un análisis estructural utiliza las fórmulas que dirigen matemáticas para la tensión, junto con el comportamiento sabido de diversos materiales bajo tensión, para determinar si cualquier un punto en la torre se subraya más allá de límites seguros. Usando programas informáticos avanzados, podemos crear un modelo matemático de cualquier estructura de acero, y determinar rápidamente las tensiones en los centenares de puntos en la torre.
Línea de transmisión descripción de acero de las mercancías de la estructura de la torre y de la subestación y parámetros importantes
No. | Descripción | Especificación detallada y parámetros de diseño importantes |
1 | Código del diseño |
1. Estándar nacional chino: a. Regulación técnica de DL/T 5154-2002 del diseño para la torre y de las estructuras de poste de la línea de transmisión de arriba b. Regulación técnica de DL/T 5219-2005 para diseñar la fundación de la línea de transmisión de arriba 2. Estándar americano: a. Diseño de ASCE 10-97-2000 de estructuras de acero enrejadas de la transmisión b. Requisito del código técnico de la edificación del ACI 318-02 para el hormigón de la estructura |
2 | Software del diseño | SATISFAGA y ms Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc |
3 | Carga prevista | Según el requisito y la especificación de los clientes por todo el mundo. |
4 | Prueba de carga/prueba destructiva | Podemos arreglarlo de la autoridad gubernamental si es necesario y el coste de tal clase de prueba está por separado de la tasación de la torre. |
5 | Voltaje | 33kilovoltios,66/69KV,110kilovoltios, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, línea de transmisión 1000KV |
6 | Galvanización en baño caliente | ISO 1461-2009, ASTM A123 |
7 | Grado de acero |
1. Acero estructural poco aleado de alta resistencia: Q420B que es equivalente con ASTM Gr60 2. Aceros estructurales poco aleados de alta resistencia: Q355B que es equivalente con ASTM Gr50 o S355JR 3. Acero estructural del carbono: Q235B que es equivalente con ASTM A36 o S235JR |
8 | Pernos y nueces | Pernos principalmente del ISO 898 del grado 6,8 y 8,8 para ambo estándar del chino, del ISO y del estruendo |
9 | Tipo de la torre | Torres angulares, torres tubulares, palo de Guyed, torre monopolar |
10 | Tipo de la torre | Torre de la suspensión, torre de la tensión, torre muerta, estructura de la subestación |
11 | Garantía | Estructuras de la torre: 10 años |
12 | Período de vuelta | 50 años |
13 | Transporte | Estamos muy cercanos al puerto más grande del mundo que es nuestra ventaja para el transporte del mar. |
14 | Control de calidad |
Siga el sistema del ISO 9001 y estrictamente la inspección del control de calidad para la materia prima, la prueba del montaje del prototipo, la prueba de la galvanización y la inspección del envío previo para la cantidad y la calidad Tratamos la calidad primero y el ratio 100% de la inspección. |
Persona de Contacto: Peter
Teléfono: 86-13958364836
