Lugar de origen: | China |
Nombre de la marca: | Suntech |
Certificación: | ISO |
Número de modelo: | Torre tubular de acero |
Cantidad de orden mínima: | 1 torre |
---|---|
Precio: | Get the newest prices |
Detalles de empaquetado: | Envases exportados |
Tiempo de entrega: | 35 días después del depósito |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 80000 toneladas métricas/toneladas métricas por año |
Nombre de producto: | Torre de acero de la telecomunicación | Artículo: | Torre de Guyed del alambre |
---|---|---|---|
Material: | Q355/Q255 de acero | Superficie: | Inmersión caliente galvanizada o pintura |
Uso: | Torre de la transmisión de microonda | Uso: | Palo de la telecomunicación |
Alta luz: | Q255 Guy Wire Tower,Q355 Guy Wire Tower,Torre de acero galvanizada de Guyed |

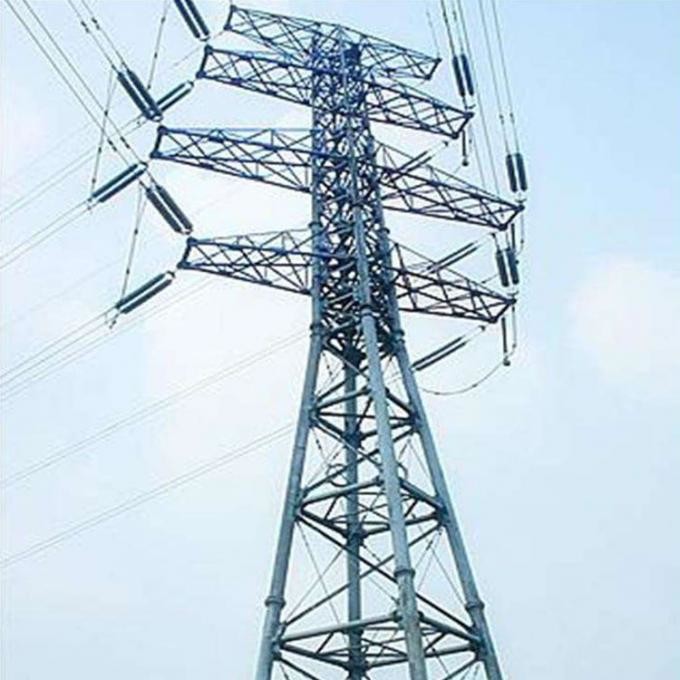

La línea de transmisión palo galvanizó el acero para enrejar a Guy Wire Guyed Tower tubular
La estructura de acero de la torre del tubo tiene ventajas técnicas y económicas relativas, y es conveniente para las torres de la transmisión que llevan cargas grandes.
Usos:
En China, los perfiles de la tubería de acero también se han utilizado en torres del doble-circuito 500kV y torres del cuatro-paso en la misma torre, mostrando su buen funcionamiento y ventajas. La estructura de la torre de la tubería de acero ha estado bien desarrollada en líneas con diversos niveles voltaicos debido a su tiesura seccionada transversalmente excepcional, buenas características seccionadas transversalmente de la fuerza, fuerza simple, y aspecto hermoso. Especialmente en estructuras del grande-palmo y estructuras urbanas de la torre de la red eléctrica.
Especificaciones:
Línea de transmisión descripción de acero de las mercancías de la estructura de la torre y de la subestación y parámetros importantes
No. | Descripción | Especificación detallada y parámetros de diseño importantes |
1 | Código del diseño |
1. Estándar nacional chino: a. Regulación técnica de DL/T 5154-2002 del diseño para la torre y de las estructuras de poste de la línea de transmisión de arriba b. Regulación técnica de DL/T 5219-2005 para diseñar la fundación de la línea de transmisión de arriba 2. Estándar americano: a. Diseño de ASCE 10-97-2000 de estructuras de acero enrejadas de la transmisión b. Requisito del código técnico de la edificación del ACI 318-02 para el hormigón de la estructura |
2 | Software del diseño | SATISFAGA y ms Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc |
3 | Carga prevista | Según el requisito y la especificación de los clientes por todo el mundo. |
4 | Prueba de carga/prueba destructiva | Podemos arreglarlo de la autoridad gubernamental si es necesario y el coste de tal clase de prueba está por separado de la tasación de la torre. |
5 | Voltaje | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, línea de transmisión 1000KV |
6 | Galvanización en baño caliente | ISO 1461-2009, ASTM A123 |
7 | Grado de acero |
1. Acero estructural poco aleado de alta resistencia: Q420B que es equivalente con ASTM Gr60 2. Aceros estructurales poco aleados de alta resistencia: Q355B que es equivalente con ASTM Gr50 o S355JR 3. Acero estructural del carbono: Q235B que es equivalente con ASTM A36 o S235JR |
8 | Pernos y nueces | Pernos principalmente del ISO 898 del grado 6,8 y 8,8 para ambo estándar del chino, del ISO y del estruendo |
9 | Tipo de la torre | Torres angulares, torres tubulares, palo de Guyed, torre monopolar |
10 | Tipo de la torre | Torre de la suspensión, torre de la tensión, torre muerta, estructura de la subestación |
11 | Garantía | Estructuras de la torre: 30 años |
12 | Período de vuelta | 50 años |
13 | Transporte | Estamos muy cercanos al puerto más grande del mundo que es nuestra ventaja para el transporte del mar. |
14 | Control de calidad |
Siga el sistema del ISO 9001 y estrictamente la inspección del control de calidad para la materia prima, la prueba del montaje del prototipo, la prueba de la galvanización y la inspección del envío previo para la cantidad y la calidad Tratamos la calidad primero y el ratio 100% de la inspección. |

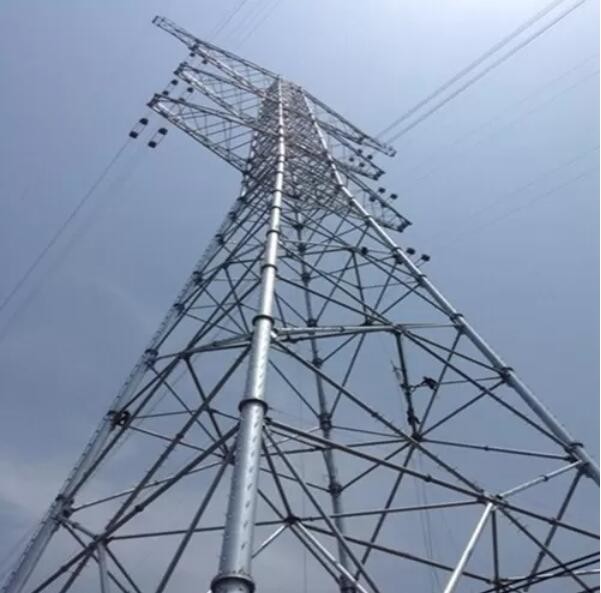

La torre de acero del tubo es un producto superior tradicional de nuestra fábrica. Especialmente el sistema de proceso desarrollado uno mismo del reborde de la multi-estación ha mejorado perceptiblemente la precisión de la tolerancia geométrica para cada pedazo del trabajo. Los gracias a tal proceso, la torre de acero del tubo el 190m de la alta travesía grande de Huangpu fueron valorados como proyecto nacional de la calidad. Nuestra fábrica se suministra el equipo avanzado tal como dobladoras de 2400 toneladas, línea cortadoras, por puntos las cortadoras de las máquinas de la soldadura, y del plasma del CNC. Con estos equipo, es capaz producir los tubos del igual-diámetro y los tubos cónicos en polígono y forma redonda. La máquina de la soldadura por puntos del CNC puede realizar que el moldeado de una sola vez de la soldadura por puntos para el tubo de acero y la línea de soldadura puede alcanzar el moldeado del doble-tamaño a través de la sola soldadura. Nuestra fábrica se ha afirmado altamente para su capacidad de producción y calidad del producto.
Los miembros tubulares de acero de la torre soportan la presión de viento baja, la rigidez de doblez seccionada transversalmente grande, la estructura simple, y la transmisión clara de la fuerza, que puede dar el juego completo al funcionamiento que lleva del material. Por una parte, puede reducir el peso de la torre y reducir la fuerza de la fundación; por otra parte, puede ayudar a aumentar extremos. Capacidad de resistir desastres naturales bajo condiciones. Cuando se cumplen los requisitos del cálculo de la fuerza y de la estabilidad, el uso de una torre de la tubería de acero con un coeficiente de forma relativamente pequeño del cuerpo de la presión de viento puede reducir perceptiblemente la carga de viento en el cuerpo de la torre.
Voltaje: Equipo de transmisión de poder/línea de transmisión eléctrica torre tubular de acero de la torre del hierro de ángulo
Grado del voltaje: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Proceso de producción
Aquí está el proceso de la fabricación para nuestra torre de la transmisión; sin embargo, ambas partes deben discutir todos los dibujos y confirmar todos los dibujos de la tienda, especificación técnica, y qué estándar a conformar. Antes de la producción en masa, debemos recibimos todos los dibujos aprobados firmados de la tienda y documentos técnicos de nuestro cliente.
Nuestra fabricación estará estrictamente de acuerdo con los dibujos de detalle preparados por el contratista y aprobados por el ingeniero. La fabricación comenzará después de la aprobación del montaje y de las pruebas de la tienda.
Inmersión caliente galvanización |
Estándar | Thickness/mm de acero |
Capa mala thickness/μm |
Metálico Elemento |
Contenido |
Ejes de poste, cruz arms&bolted encendido accesorios |
ASTM A123 | >6 | 85 | Manganeso | 0.25%-0.40% |
<3-6> | 70 | ||||
1.5-3 | 55 | Cu | <0> | ||
<1> | 55 | ||||
Pernos, nuts&washers | GB/T 5267.3-2008 | ___ | ≥ 54 | P | <0> |
(ISO 10684-2004) | |||||
Pernos de fundación |
ASTM A153/ A153M-09 |
___ | ≥ 54 | S | <0> |
