Lugar de origen: | Ningbo, China |
Nombre de la marca: | Suntech |
Certificación: | ISO |
Número de modelo: | FZ (R) N21-40.5 |
Cantidad de orden mínima: | 1 SISTEMA |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | Exportación de cajas |
Tiempo de entrega: | 25-30 días después del pago |
Condiciones de pago: | L/C, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 6000pcs por mes |
nombre: | Interruptor de la carga de la corriente alternada | Altitud: | Debajo del 1000M |
---|---|---|---|
Temperatura ambiente: | -40℃-+40℃ | Uso: | Sitio eléctrico |
Alta luz: | Interruptor de rotura de carga teledirigido del vacío,Interruptor de rotura de carga del vacío 40.5KV,Interruptor de rotura de carga interior 40.5KV |

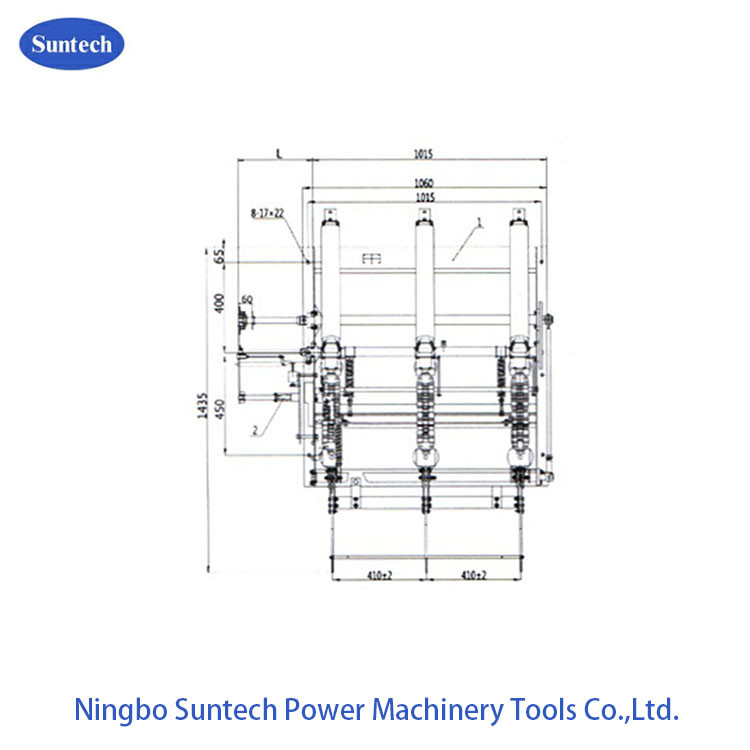

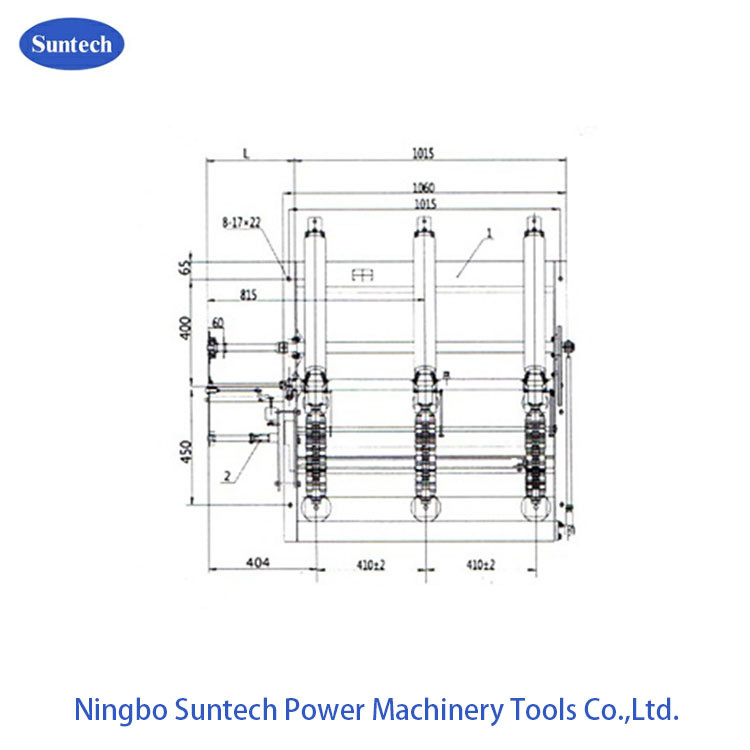

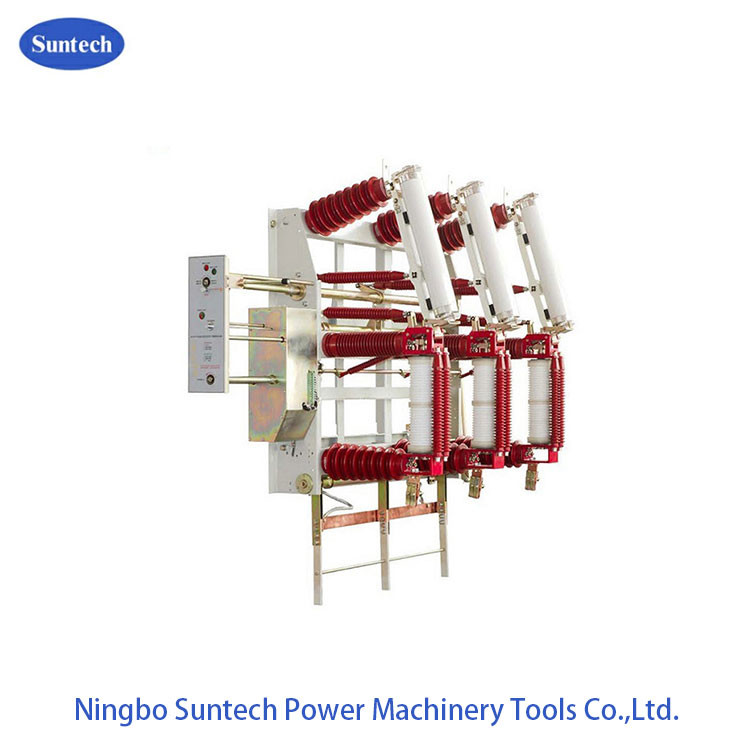

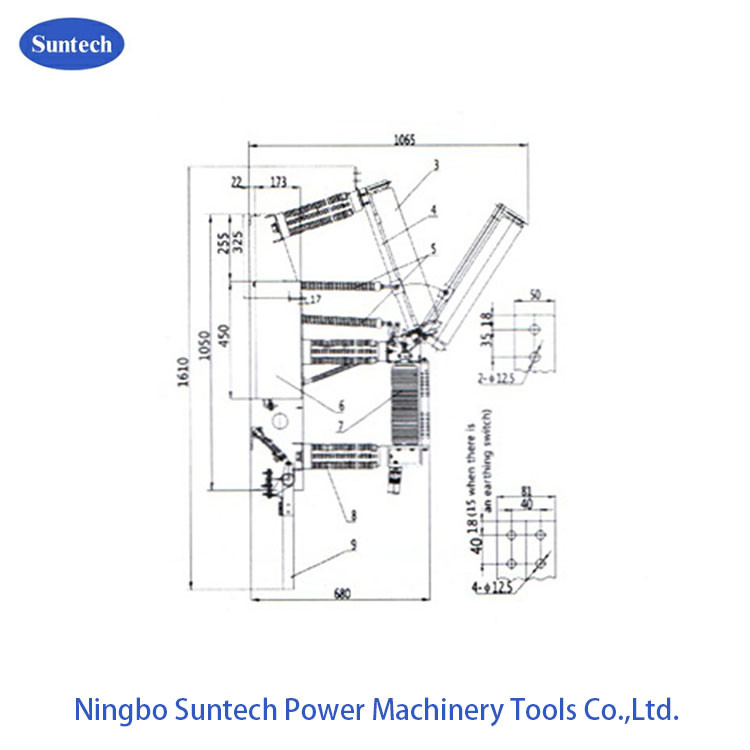

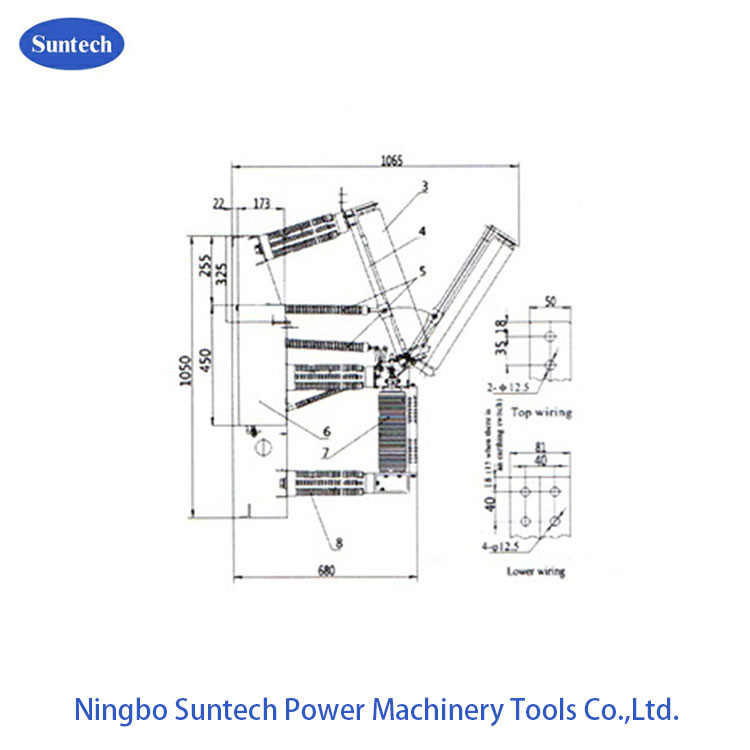

Interruptor de rotura de carga interior de alto voltaje teledirigido del vacío de la CA 40.5KV
La combinación de alto voltaje interior del interruptor-fusible de la carga del vacío de la CA de FZ (R) N21-40.5D (“combinación” para corto) se utiliza en sistemas eléctricos con una frecuencia de la CA de 50 herzios y de un voltaje clasificado de 40,5 kilovoltios para romper corrientes de la carga, corrientes de la sobrecarga y corrientes del cortocircuito. Se aplica particularmente a los lugares que necesitan el control, protección para sin aceite, sin necesidad de mantenimiento, frecuente-actuado y las unidades de la fuente de alimentación de la red de anillo y los transformadores terminales de la fuente de alimentación.
La combinación es caracterizada por capacidad de fractura grande, alta seguridad y estabilidad, de largo vida eléctrica, ayuda para la operación frecuente, menos mantenimiento, etc. Tiene un hueco de aislamiento evidente, un interruptor de conexión a tierra con la fabricación de capacidad, un actuador eléctrico de la primavera y capacidad teledirigida.
1,1 parámetros técnicos
ltem | Unidad | Valor de referencia | |
Voltaje clasificado | kilovoltio | 40,5 | |
Frecuencia clasificada | Herzios | 50 | |
Corriente máxima clasificada del fusible | 63 | ||
Nivel del aislamiento | la poder-frecuencia 1min soporta voltaje | kilovoltio | Limpie el hueco con la aspiradora, interpólelo, polo-a-tierra: 95; aislamiento de hueco: 110 |
El impulso de relámpago soporta voltaje | kilovoltio | Limpie el hueco con la aspiradora, interpólelo, polo-a-tierra: 185; aislamiento de hueco: 215 | |
El pico clasificado soporta la corriente | ka | 50 | |
4s valoró a corto plazo soporta la corriente | ka | 20 | |
Corriente de fractura clasificada de la carga activa | 1250 | ||
Corriente de fractura a circuito cerrado clasificada | 1250 | ||
Corriente de fractura clasificada del cable durante carga | 21 | ||
Fractura clasificada del cortocircuito actual | ka | 31,5 | |
Corriente de transferencia clasificada | 1200 | ||
Modelo del fusible | XRNT3A-40.5/Δ-31.5 | ||
Energía de la salida del huelguista del fusible | J | 2-5 | |
Cortocircuito clasificado que hace actual | ka | 80 (valor máximo previsto) | |
El pico clasificado soporta la corriente del interruptor de conexión a tierra | ka | 50 | |
4s valoró a corto plazo soporta la corriente del interruptor de conexión a tierra | ka | 20 | |
Voltaje clasificado (DC o CA) del circuito auxiliar | V | 220; 110 | |
Vida mecánica | Ciclos | 10000 |
1,2 parámetros técnicos del interruptor de la carga del vacío
Artículo | Unidad | Valor de referencia |
Gap de contactos | milímetro | 17±1 |
Viaje de la compresión de la primavera del contacto | milímetro | 4±1 |
Velocidad de fabricación media | m/s | 0.6±0.2 |
Velocidad de fractura media (hueco: 6m m) | m/s | 1.5±0.2 |
Fractura de tiempo | ms | ≤60 |
Fabricación asíncrona/fractura de los contactos de las tres fases | ms | ≤2 |
Despida el tiempo en la fabricación del contacto | ms | ≤3 |
Distancia entre las piezas y la distancia vivas de la fase-a-tierra | milímetro | ≥300 |
Resistencia del circuito entre los soportes superiores y más bajos | μΩ | ≤80 |
Estándares del producto |
1. Combinaciones de alto voltaje del interruptor-fusible de la carga de la corriente alternada del GB 16926 - 1997 2. Combinaciones alteratingcurrent de alto voltaje del interruptor-fusible de la carga del IEC 60420 |
Condición ambiente |
1. La altitud: debajo del 1000M. 2. La temperatura ambiente: -40℃-+40℃. 3. La humedad relativa del aire: el monthly≤90%, el daily≤95%. |
